Vibco气动工业振动器VS130结构设计

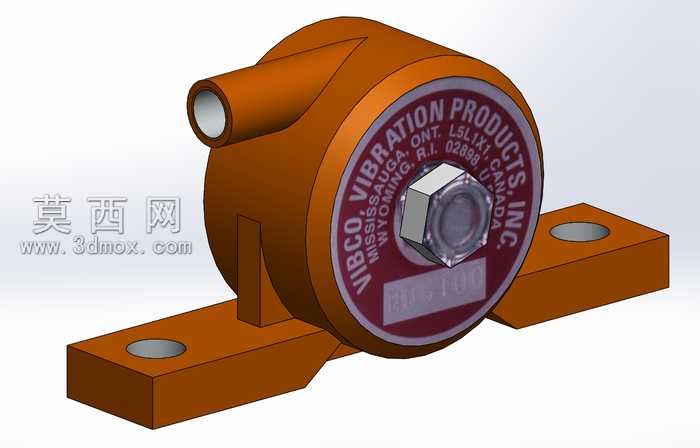

本作品为Vibco VS130型气动工业振动器的三维参数化模型，建模过程严格遵循实物测绘尺寸与产品官方技术参数，在SolidWorks环境下完成全零件建模与虚拟装配，整体装配干涉率为零，可直接用于工程出图、运动仿真与设备配套选型参考。模型完整还原了该款气动振动器的核心结构：包含带安装底座的橙色铸钢壳体、侧置进气接口、端面密封端盖、中心锁紧六角螺母、内置偏心振动转子、端盖标识铭牌等全部细节，各零件间的装配约束完全匹配实际产品的装配逻辑，安装底座上的两个螺栓沉孔位置、孔径尺寸均按照实际安装标准设计，可直接导出工程图用于安装基座的配套加工。材质渲染阶段针对不同零件做了区分处理：壳体部分采用铸钢件的哑光橙漆材质，还原工业气动设备的漆面质感，表面添加细微的铸造颗粒纹理提升真实感；进气接口采用金属机加工的银灰色哑光金属材质，模拟气嘴的机加工表面效果；端盖的标识区域采用酒红色底配白色蚀刻字体的材质，清晰还原VIBCO VIBRATION PRODUCTS的品牌标识与产地标注信息；中心锁紧螺母采用镀锌亮面金属材质，添加六角面的倒角反光效果，还原标准紧固件的视觉特征。设计思路上，该款振动器为气动涡轮式结构，建模时重点还原了内部偏心转子的腔体空间，预留了气动流道的结构位置，可支持后续添加气动仿真模块，模拟压缩空气驱动转子高速旋转产生离心激振力的工作过程；底座采用一体式L型铸钢支撑结构，建模时做了合理的圆角过渡处理，既还原铸件的工艺特征，也避免应力集中的结构缺陷，符合工业振动设备的结构强度设计要求。模型同时导出了STEP/IGES通用三维格式，可兼容多数主流三维CAD软件打开编辑，适用于给料设备、料仓破拱、物料输送设备的配套设计场景，可直接装配到自动化产线、料仓设备的整体模型中，用于设备布局设计、振动部件选型校核等工作，模型的效果图渲染采用纯白背景配合柔和的工业产品打光，清晰展示产品的外形特征与结构细节，便于设计人员快速了解产品的外形尺寸与安装方式。
