便携式小型丙烷储气罐体结构设计

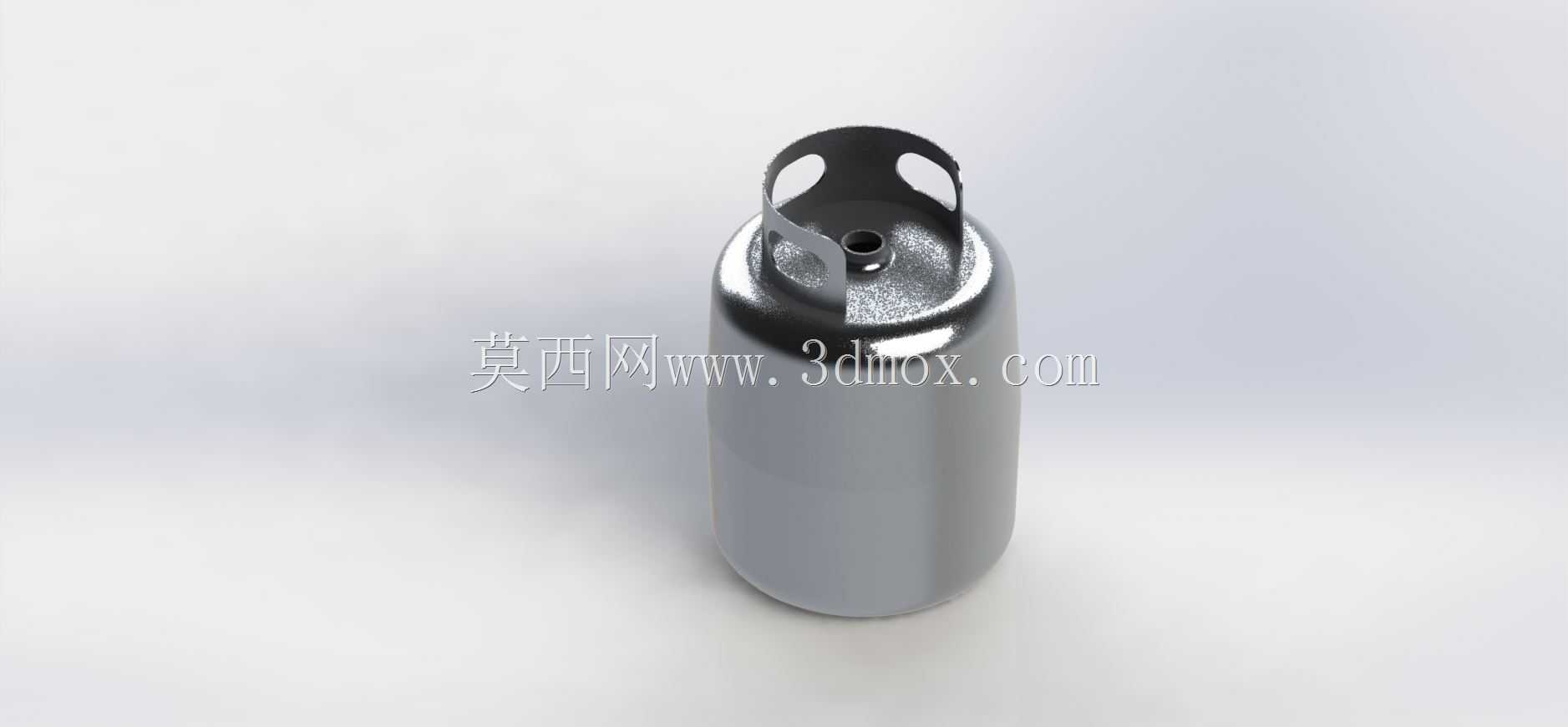

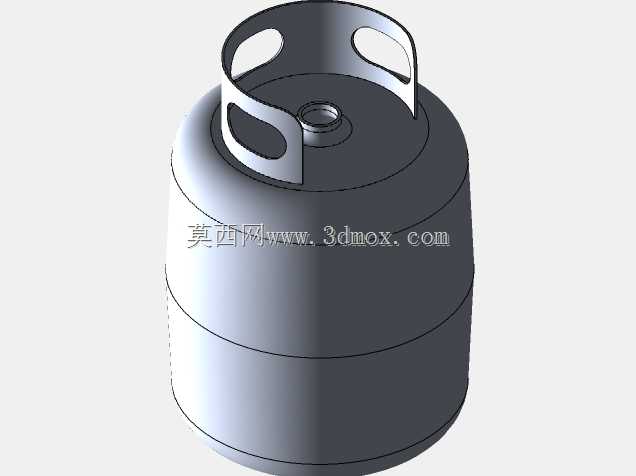

　　这类小型丙烷罐体主要面向户外作业、便携加热供气场景设计，常见于户外焊接预热、小型燃气加热设备配套、露营炊事供气等工况，区别于大型工业固定储气罐，这类罐体的核心设计诉求是便携性、结构可靠性与充装使用的安全性。从结构设计逻辑来看，罐体主体采用直筒加圆弧封底的结构形式，直筒段采用等壁厚设计，在满足内压强度要求的前提下尽可能压缩壁厚冗余，降低整体自重，底部圆弧过渡结构可以分散罐体直立放置时的应力集中，避免长期放置或轻微磕碰导致的底部变形。顶部的阀座安装区域做了局部加厚处理，因为该区域需要加工连接螺纹、安装阀门组件，同时也是充装、放气过程中应力集中的位置，局部加厚既可以保证螺纹连接的啮合长度，也能提升该区域的抗冲击性能，

　　避免阀门受外力碰撞时出现根部开裂泄漏的问题。顶部的护罩结构采用一体化冲压成型的镂空设计，三个均匀分布的镂空槽既可以减轻护罩自重，也能在阀门出现微量泄漏时快速散逸燃气，避免可燃气体在护罩内部积聚，护罩的高度完全覆盖阀门的突出高度，在罐体发生倾倒、顶部受撞击时，护罩可以率先承接冲击力，避免阀门直接受外力碰撞发生断裂泄漏。从安装与使用边界来看，这类罐体的外径控制在单手握持的舒适范围内，整体高度适配常规便携设备的储气舱安装尺寸，直立放置时的重心位于罐体中下部，放置在平整台面时具备足够的抗倾倒能力，不需要额外的固定支架即可稳定放置。设计过程中需要重点校核内压作用下的筒壁环向应力，尤其是直筒段与顶部、底部圆弧过渡区域的应力分布，

　　避免出现应力突变导致的疲劳失效，同时要考虑罐体在-20℃到60℃使用环境下的材料性能变化，保证低温环境下材料的冲击韧性满足要求，高温环境下材料的强度不会出现大幅衰减。顶部护罩与罐体主体的连接采用卷边压合的工艺，不需要额外的焊接工序，既可以提升连接强度，也能避免焊接缺陷带来的泄漏风险，护罩上的镂空位置同时可以作为搬运时的受力点，方便使用者提携移动罐体。在接口设计上，顶部阀座采用标准的通用丙烷气阀连接螺纹，可以适配市面上绝大多数的便携燃气设备调压阀，不需要额外的转换接头即可直接配套使用，阀座的密封面采用锥面密封结构，相比平面密封具备更好的自紧密封效果，在充装压力波动的情况下也能保证密封可靠性。这类罐体的壁厚设计需要兼顾强度与自重，

　　过厚的壁会导致整体重量过大，失去便携性，过薄则无法满足充装压力下的强度要求，设计时需要根据额定充装压力、材料的许用应力计算最小壁厚，再预留足够的腐蚀裕量与冲压成型减薄量，保证成型后的各个区域壁厚都满足强度要求。罐体的外表面采用哑光金属处理，既可以提升表面的抗锈蚀能力，也能避免户外使用时强光反射影响作业视线，底部的圆弧边缘做了卷边处理，没有尖锐的棱角，避免放置时刮蹭接触面，也能提升底部的抗变形能力。在实际使用场景中，这类罐体经常需要在不同作业地点之间转运，因此结构设计上需要考虑一定的抗跌落性能，在1.2米高度自由跌落至水泥地面的工况下，罐体不能出现开裂、阀门泄漏等问题，这就要求在设计阶段对底部、顶部护罩的结构做针对性的加强，通过圆弧过渡分散跌落时的冲击应力，避免应力集中导致的结构破坏。
