游戏战架氏族徽章装饰构件三维结构

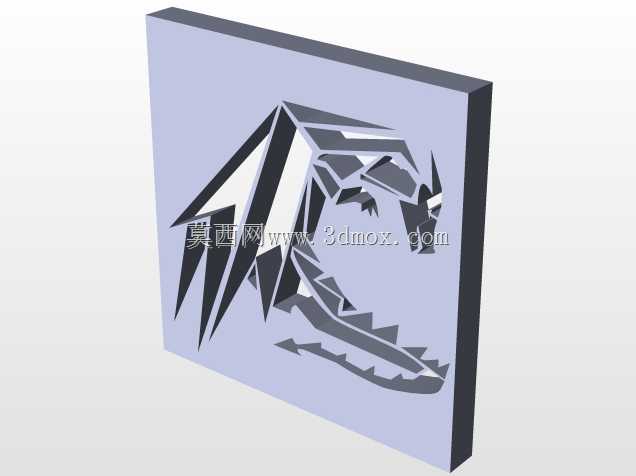

　　这款氏族徽章构件主要面向线下游戏主题展陈、桌面战架装饰、IP周边衍生摆件的应用场景，作为战架系统的视觉标识核心部件，承担场景氛围烘托、阵营属性区分、装饰视觉强化的实际用途，区别于常规平面印刷徽章，该构件采用全立体几何切面造型，安装在战架正面预留的嵌装槽位后，可通过多面折角的光影变化强化视觉冲击力，适配不同光照条件下的展示需求。从设计思路层面看，整体造型以低多边形几何切面为核心语言，将传统氏族龙形徽记拆解为连续的三角、梯形折面结构，所有外轮廓棱边均做0.3mm的微小倒角处理，既避免尖锐边角带来的安装划伤风险，也能在灯光照射下形成层次丰富的明暗交界线，还原科幻题材作品里的硬核工业视觉风格。

　　构件背部设计有两个直径2mm的定位柱与一块3M背胶粘贴区，可同时适配卡扣嵌装、胶粘固定两种安装方式，定位柱间距与主流战架面板的预留安装孔位完全匹配，安装后整体突出战架表面的高度为8mm，不会对战架上层摆放的模型、手办造成空间干涉，也不会因为突出过高导致日常清洁时被剐蹭脱落。外形尺寸方面，构件整体外轮廓宽度为120mm，高度为70mm，最厚处为5mm，所有切面的壁厚均匀控制在1.5mm，若采用光敏树脂3D打印制作，可在保证结构强度的前提下尽可能降低整体重量，避免长期粘贴后出现胶层脱落的问题；若采用亚克力激光切割拼接制作，每个切面的拼接公差控制在0.1mm以内，拼接后无明显缝隙，无需额外填补打磨即可直接进行喷涂上色。从结构细节来看，

　　徽记内部的所有镂空区域均做了最小2mm的宽度预留，不管是采用FDM3D打印还是CNC铣削加工，都无需额外添加支撑结构即可一次成型，减少后期处理的工作量。构件表面的所有折面角度均经过反复调整，当安装位置处于人眼平视高度时，主视觉面刚好正对观察者视线，不会因为角度偏差导致徽记图案出现视觉变形，同时边缘的尖角结构做了弱化处理，在保留原有徽记识别特征的前提下，避免尖角在运输、安装过程中出现磕碰断裂的问题。在实际配套使用中，该构件可直接替换战架原有同尺寸的装饰面板，无需对战架主体结构进行二次修改，安装完成后可根据不同氏族的配色需求对各个切面进行分色喷涂，折面结构天然形成的分色边界可大幅降低分色遮盖的操作难度，

　　无需额外制作遮盖模板即可获得整齐的分色效果。针对长期展陈的使用需求，构件背部的走线区域预留了0.5mm深度的浅槽，若需要加装LED背光组件，可将灯珠与导线嵌入浅槽内，不会因为导线挤压导致构件安装后出现翘起、贴合不牢的问题，背光光线可顺着折面的缝隙向外漫射，形成均匀的轮廓光效果，进一步强化战架的主题展示氛围。
