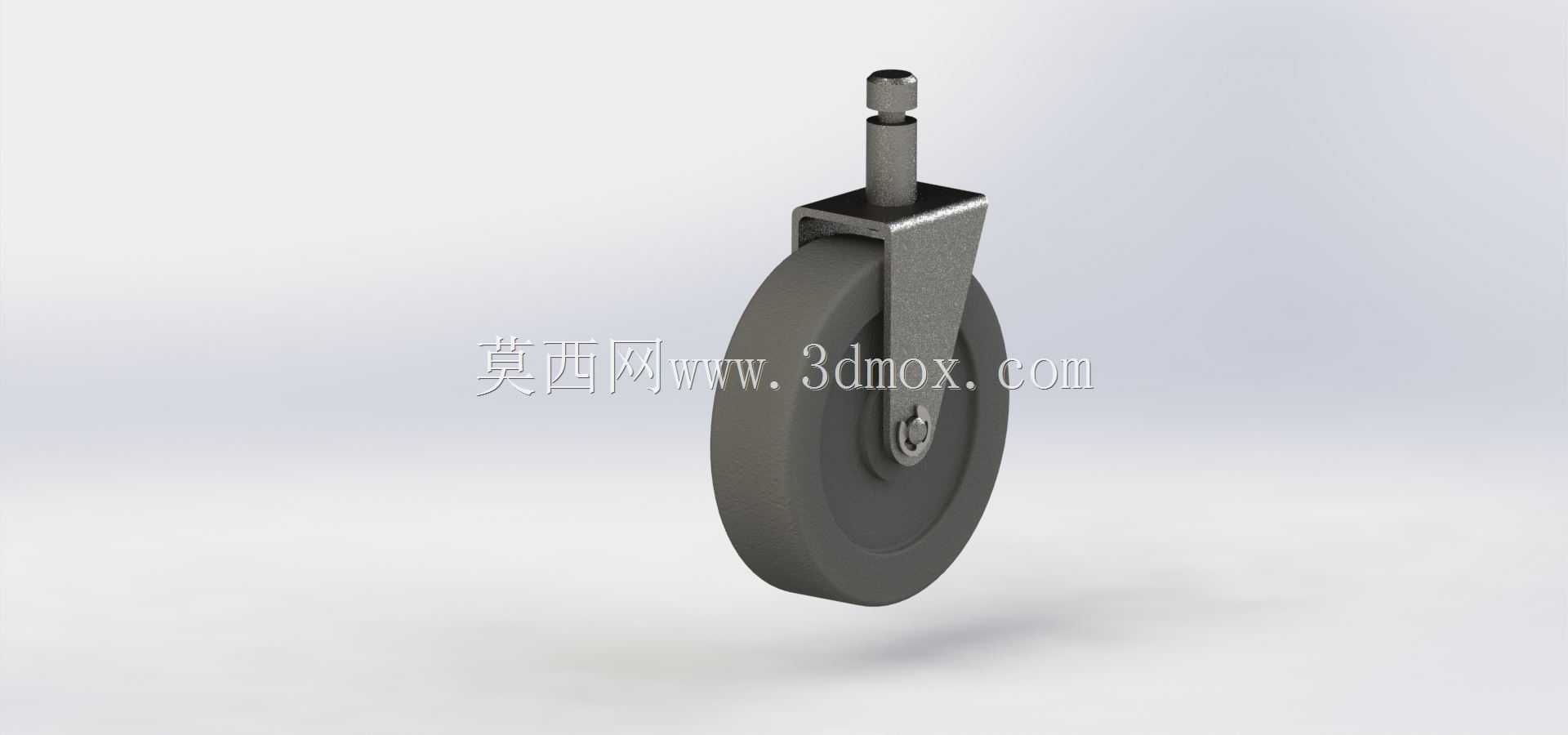

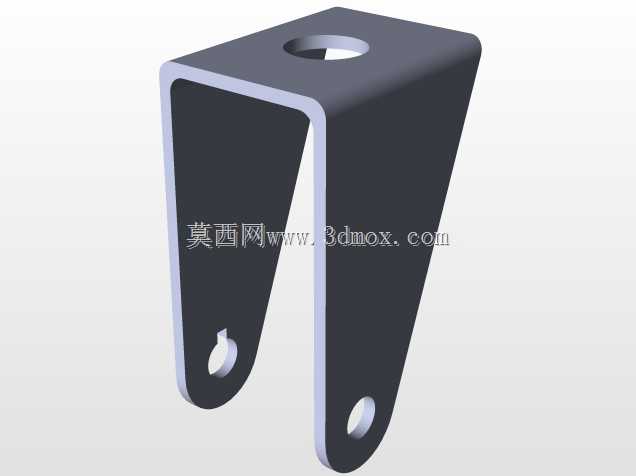

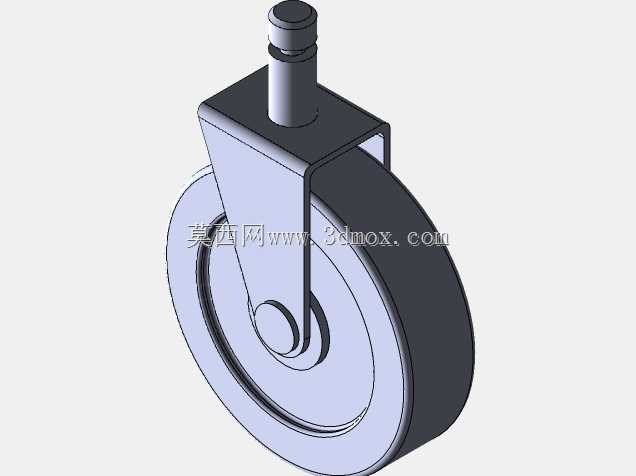

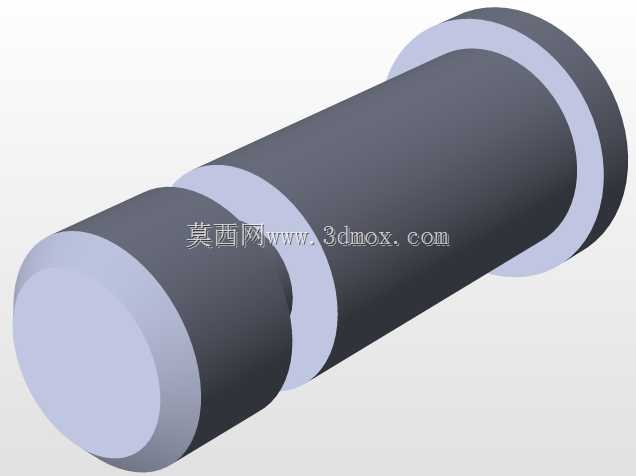

这款插杆式单轮脚轮的结构设计,核心围绕轻载移动场景的安装适配与行走可靠性展开,日常在轻型货架、小型工装推车、可移动设备机架、商用展架等场景中应用广泛,主要承担设备的移动承载与转向支撑功能,适配需要频繁移位、且单次移位距离较短的工位器具使用需求。从结构组成来看,整体分为插杆安装段、轮架支撑段、滚轮主体三个核心部分,插杆段采用圆柱光杆加顶端定位卡槽的设计,安装时直接插入设备机架底部的对应安装孔内,通过卡槽配合卡簧或者销钉完成轴向定位,不需要额外加工螺纹孔或者焊接安装座,适配薄壁方管、圆管类的机架支腿安装,安装效率比传统平板式脚轮更高,也不会破坏机架管材的表面防腐层。轮架部分采用单侧悬臂式的钣金折弯结构,折弯处做了圆角过渡避免应力集中,

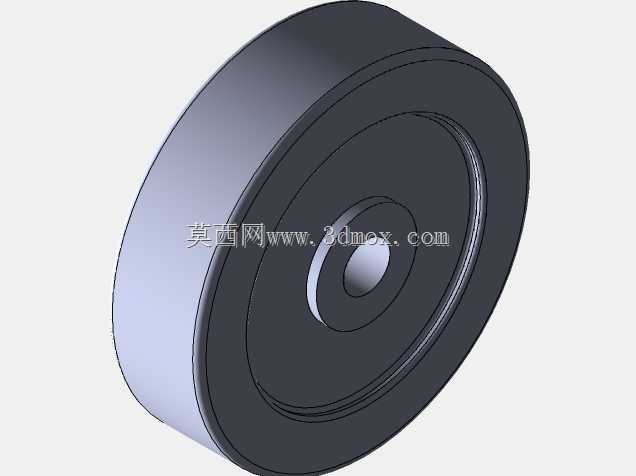

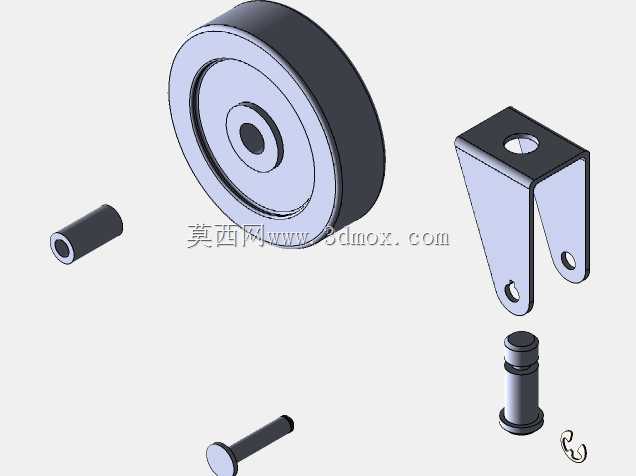

轮架与插杆的连接部位采用压铆固定,保证插杆承受径向载荷时不会出现松脱,轮架下端通过轮轴与滚轮连接,轮轴端部采用卡簧限位,装配时不需要复杂的紧固件,后期维护更换滚轮时只需要拆下卡簧即可抽出轮轴,维护便捷性较好。滚轮部分采用实心单轮结构,轮面为平直圆柱面,接触地面的面积比弧面轮更大,单位面积承压更小,在环氧地坪、水泥地面、瓷砖地面等常见工业与商用地面行走时,不会留下明显的压痕,轮体内部镶嵌有自润滑轴承,不需要定期加注润滑脂,长期使用也不会出现轮轴卡滞、转动异响的问题,适配日常使用中缺乏定期维护的场景。设计过程中首先确定了安装边界参数,插杆的直径与长度适配市面上常规的轻型设备支腿内孔尺寸,
插杆顶端的定位卡槽距离端面的尺寸符合通用卡簧的安装标准,保证不同厂家生产的同规格卡簧都能适配安装;轮架的悬臂长度经过载荷校核,在额定承载范围内不会出现永久变形,轮架与滚轮之间预留了足够的间隙,避免轮面沾附碎屑、毛发等杂物时出现卡轮问题;滚轮的直径选择兼顾了移动灵活性与安装高度,不会因为轮径过大导致设备整体重心过高,也不会因为轮径过小导致越障能力不足,日常越过地面的接缝、小颗粒杂物时不会出现明显的卡顿。从实际使用的功能特性来看,这款脚轮属于定向轮结构,行走方向固定,适合安装在需要直线移动的设备底部,也可以和万向轮搭配使用,两个定向轮搭配两个万向轮的组合是轻型移动设备最常用的配置,既可以保证直线行走时的方向稳定性,
又能在转向时具备足够的灵活性。轮体材料选用耐磨的硬质橡塑材质,硬度适中,行走时的噪音比金属轮更低,不会在行走过程中产生刺耳的摩擦噪音,适配车间、办公室、商超等对噪音有一定要求的使用场景,同时材料具备较好的耐油污、耐老化性能,在车间地面存在少量切削液、润滑油的场景下使用,也不会出现轮体材料溶胀、开裂的问题。建模过程中对各个零件的配合公差做了合理设定,插杆与安装孔的配合采用间隙配合,保证安装时可以顺利插入,同时间隙量控制在合理范围内,避免安装后出现过大的晃动量;轮轴与轮架孔、轮体内轴承孔的配合公差满足转动要求,既不会因为配合过紧导致转动阻力过大,也不会因为配合过松导致轮体出现径向窜动。整体结构没有多余的复杂零件,所有钣金件都可以通过常规的冲压、折弯工艺加工完成,滚轮可以通过注塑工艺批量生产,加工成本较低,适合批量配套使用,在建模时也充分考虑了加工工艺性,轮架的折弯半径符合钣金加工的最小折弯半径要求,没有出现无法加工的锐角或者过小的工艺结构,插杆采用标准圆钢加工即可,不需要特殊的定制型材,后期生产时的供应链适配性较强。
