小型钣金拼接式仿生机械玩偶结构

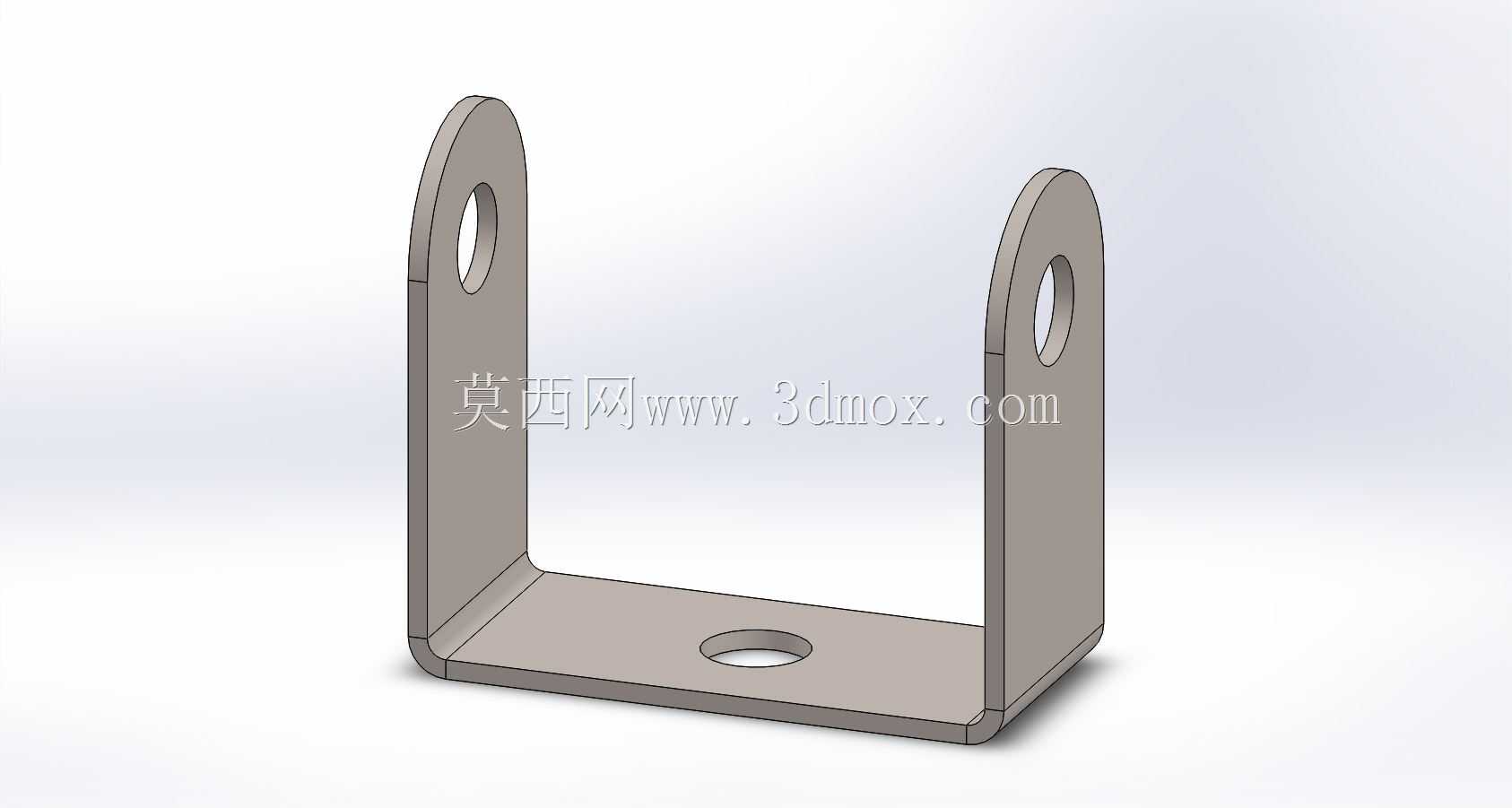

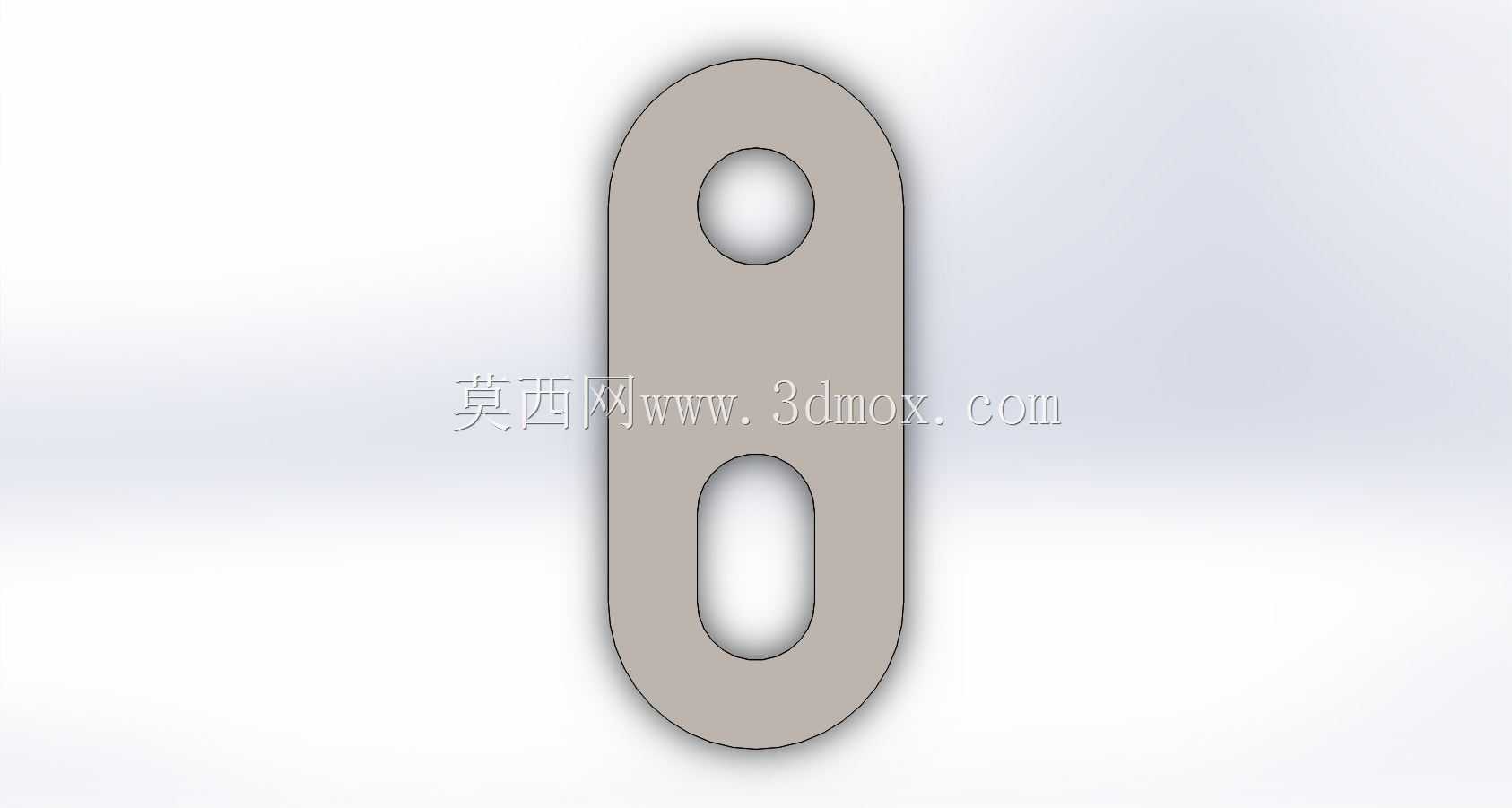

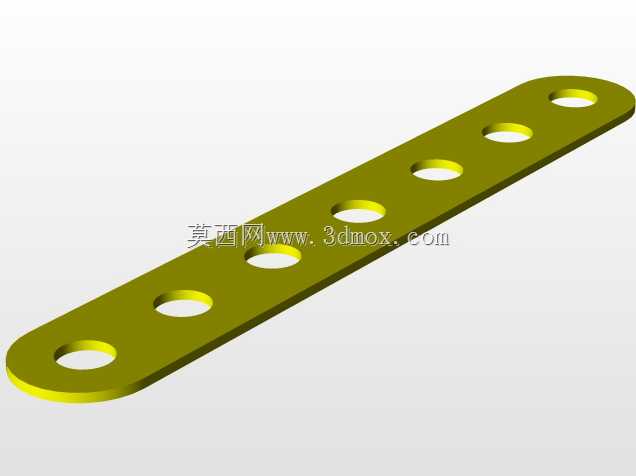

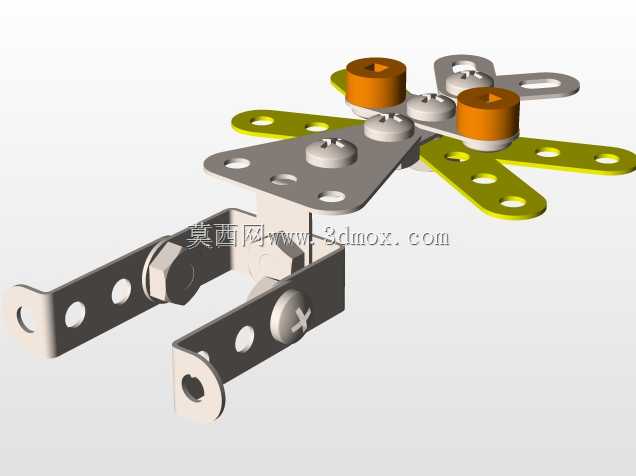

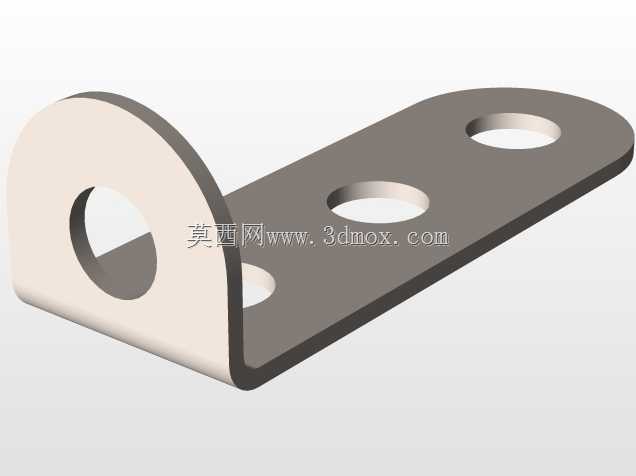

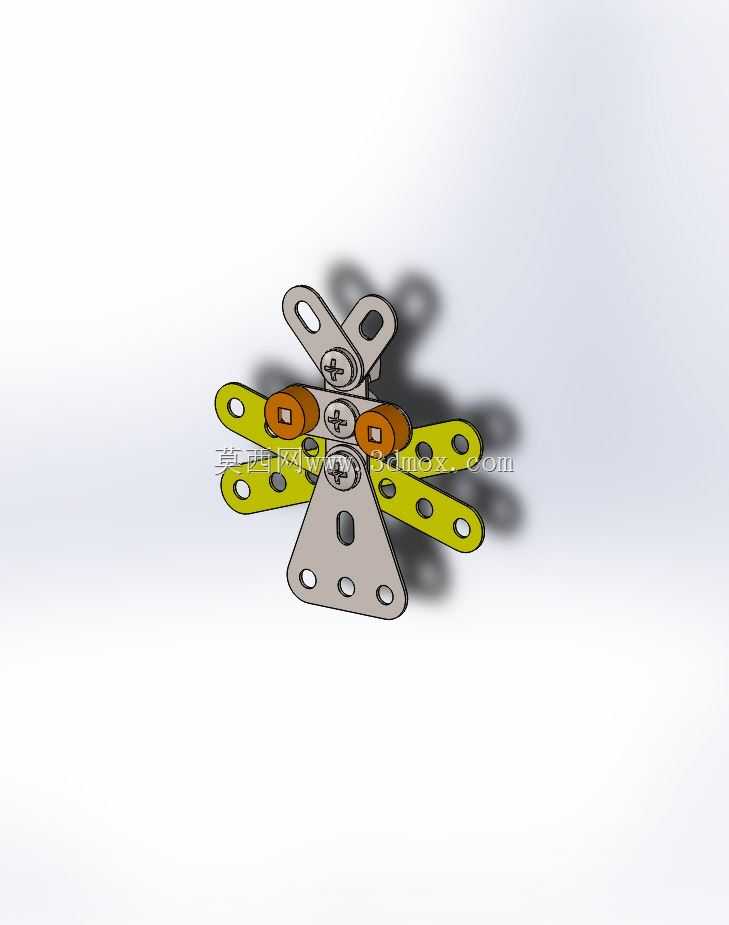

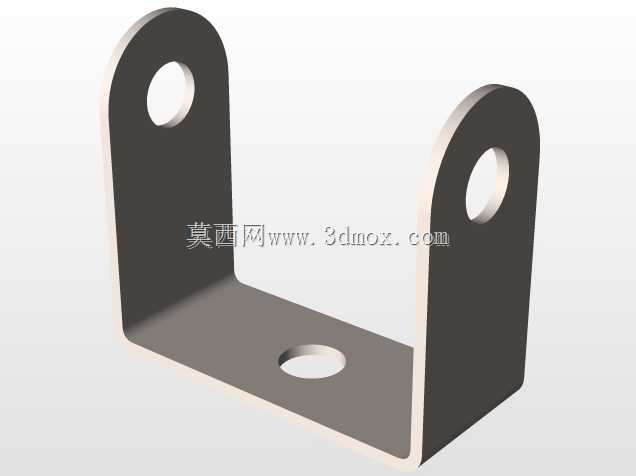

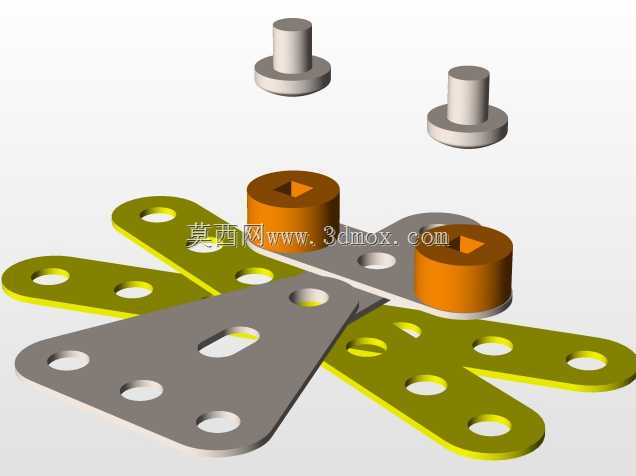

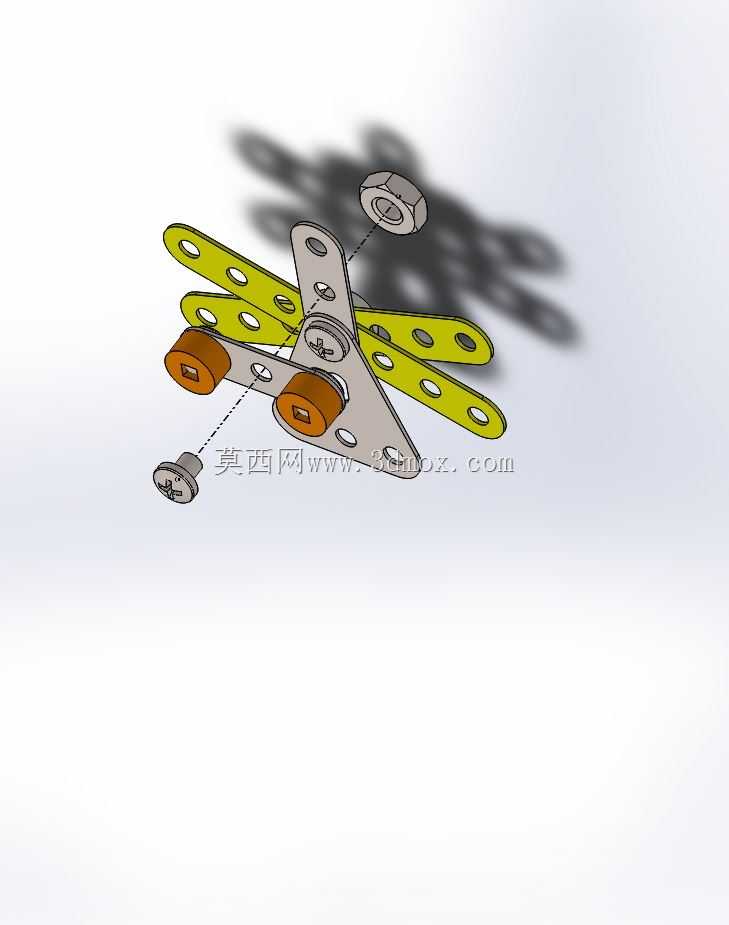

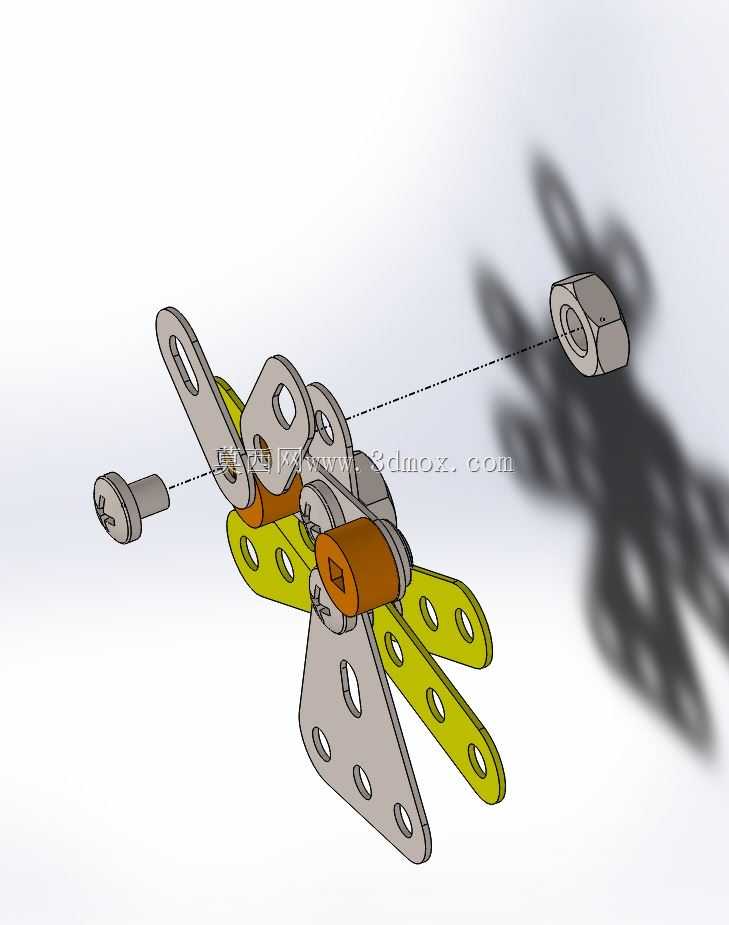

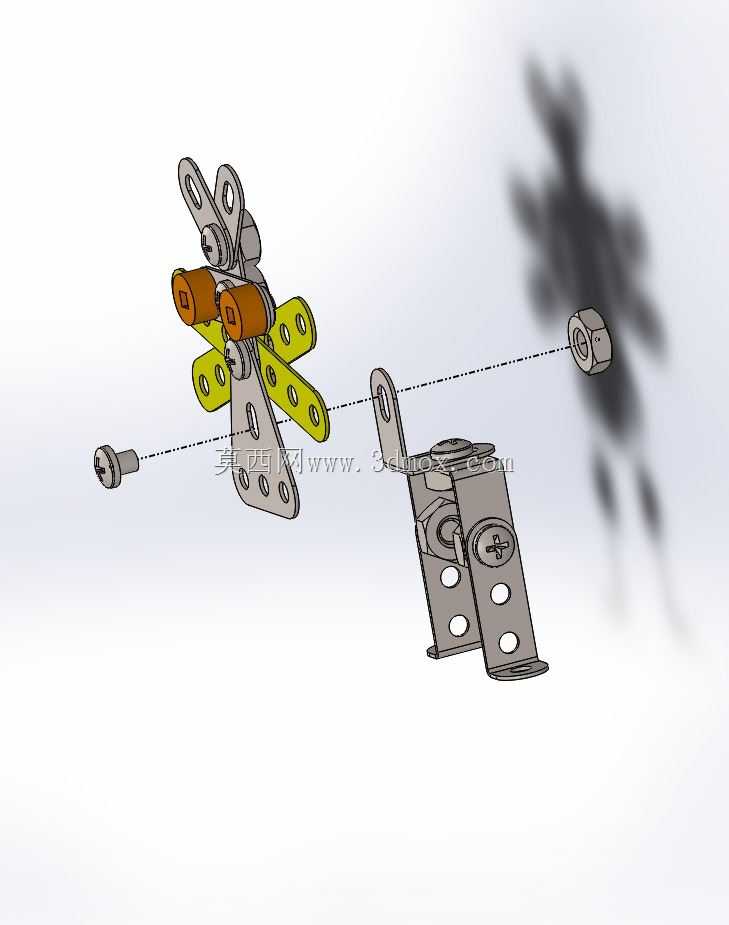

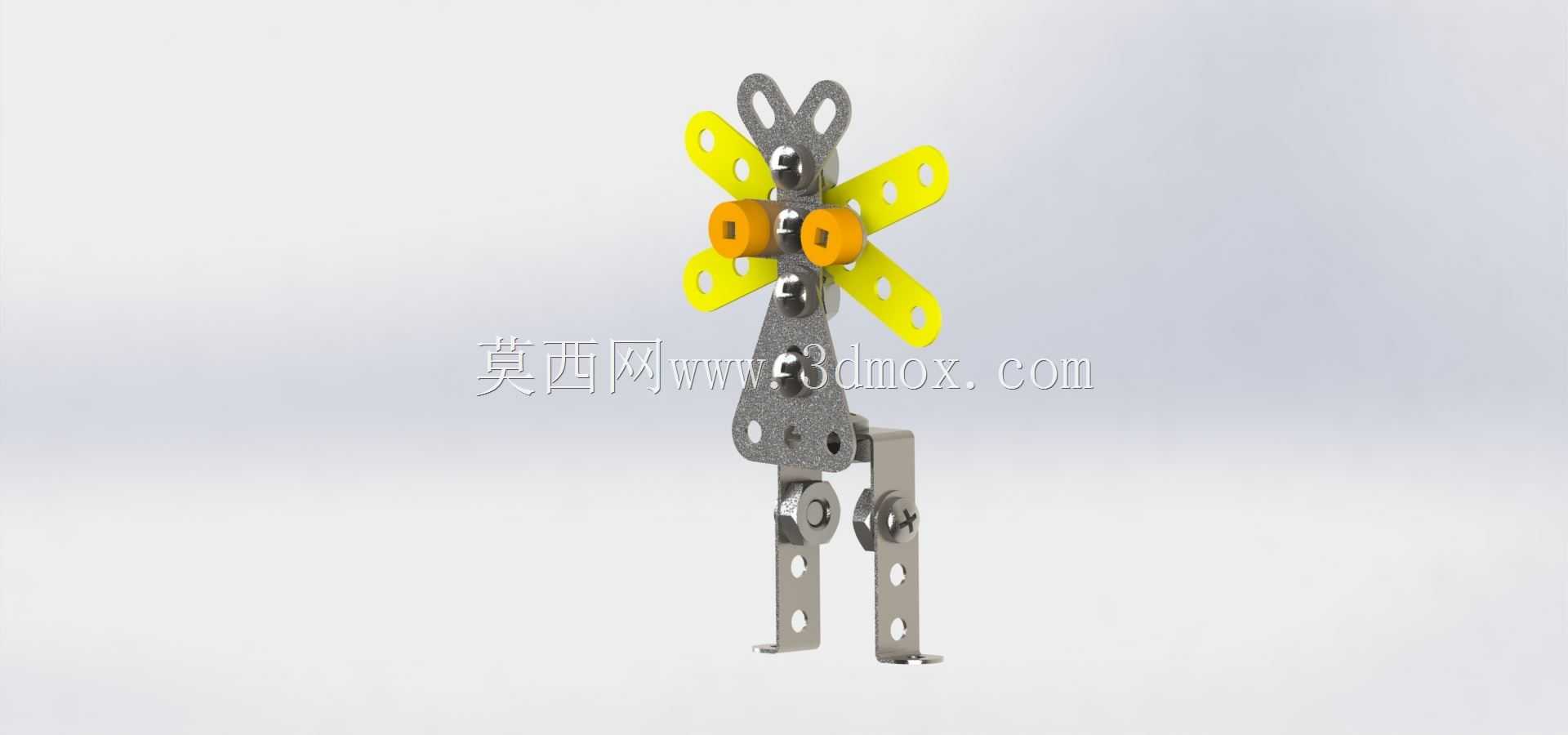

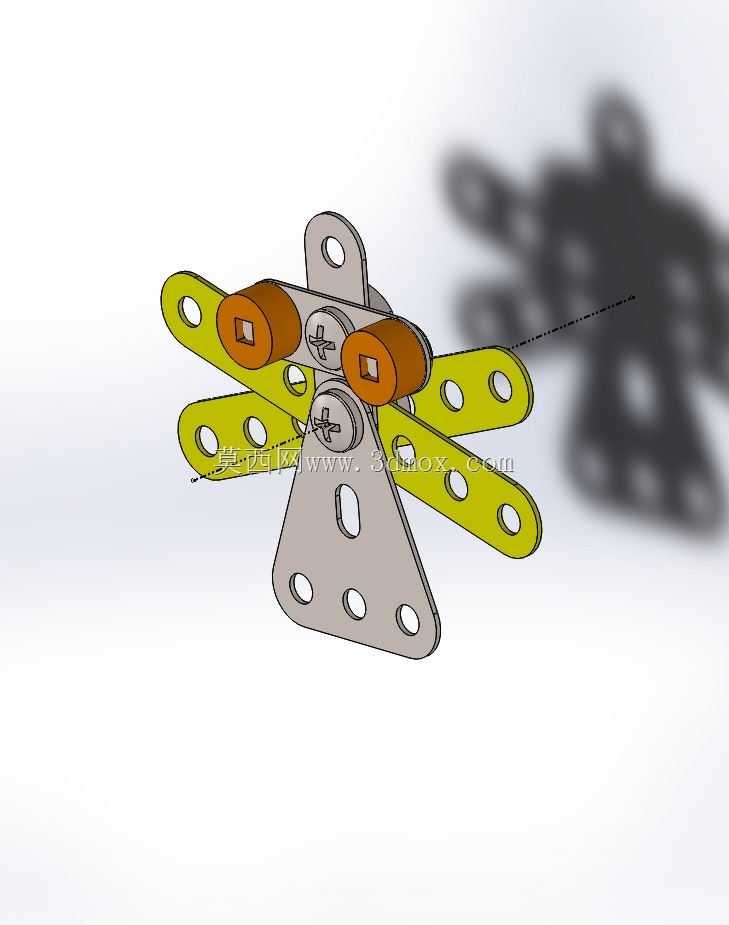

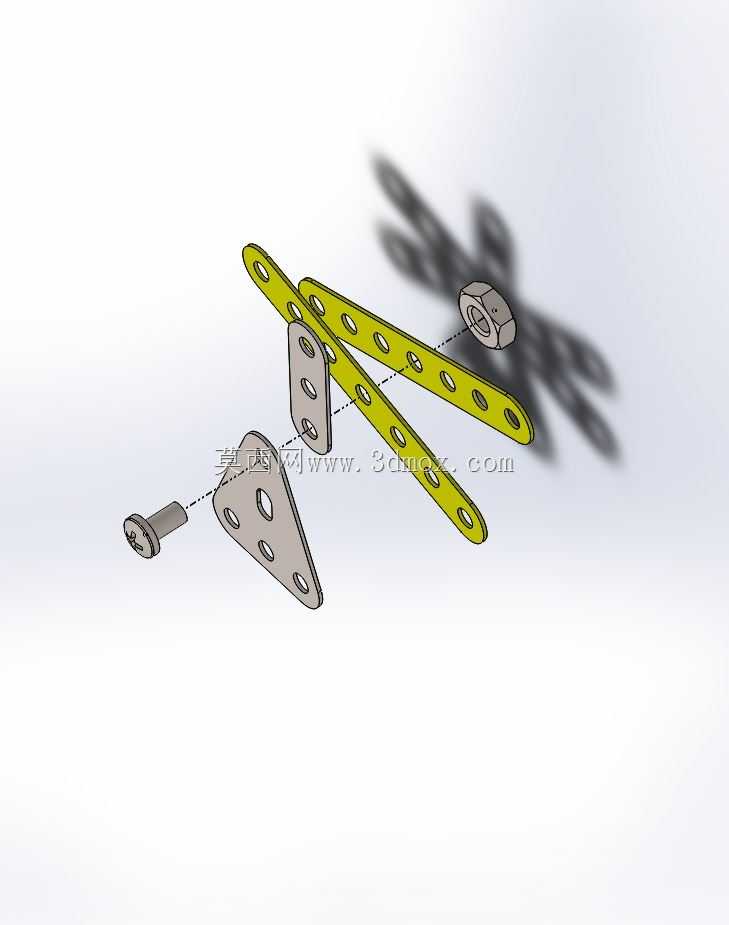

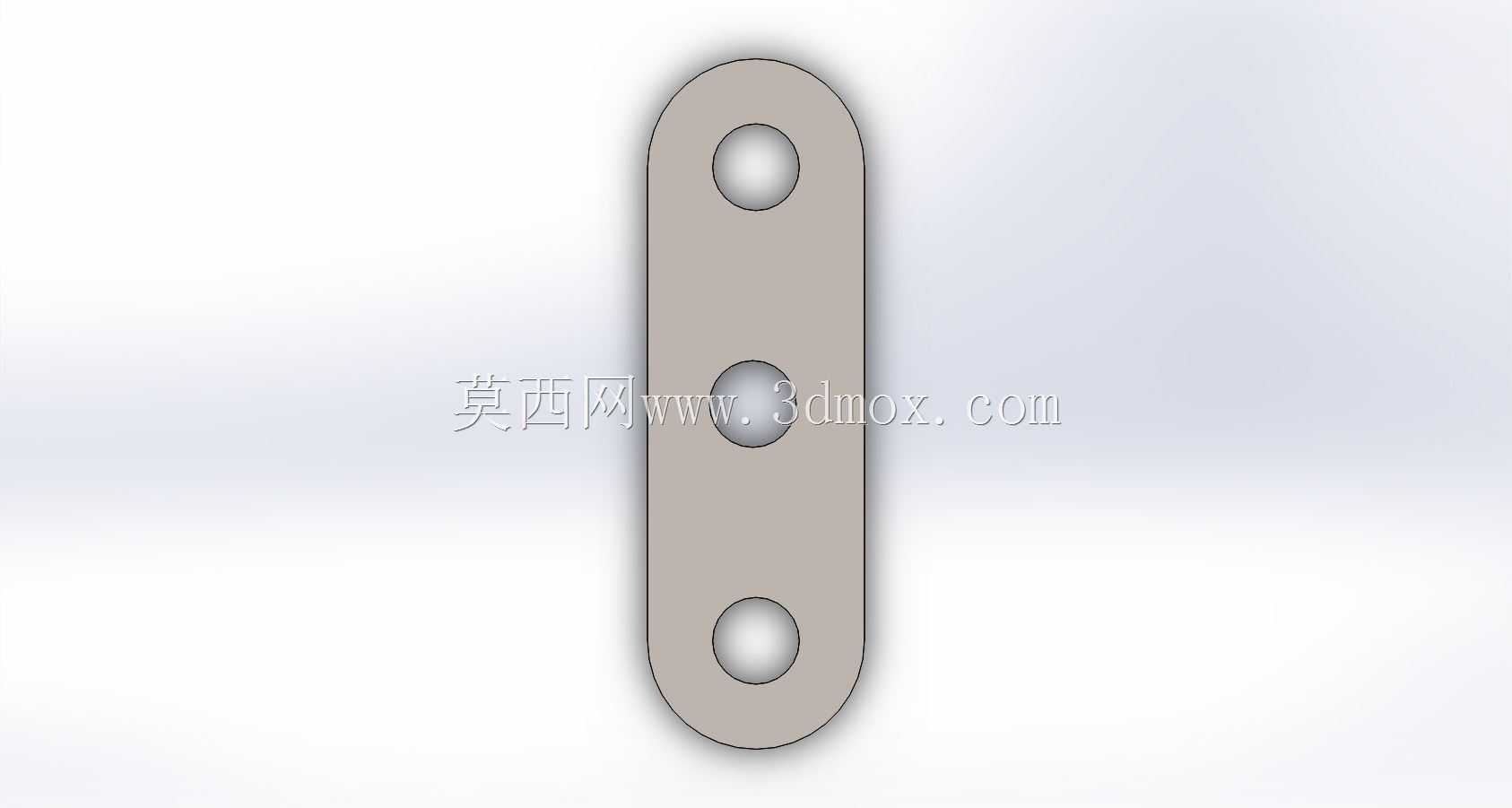

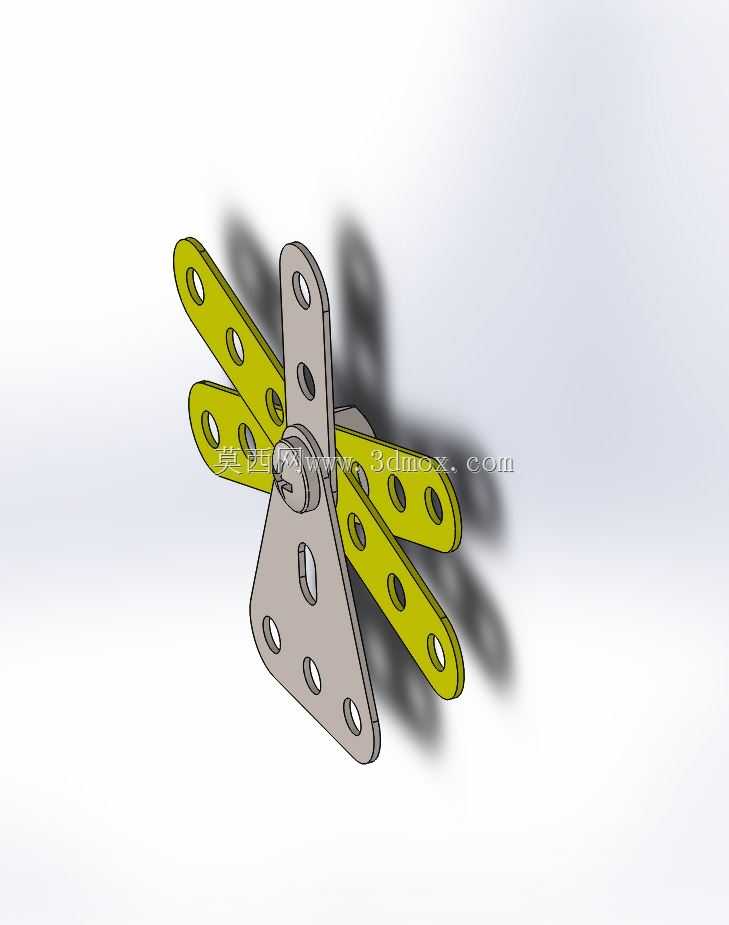

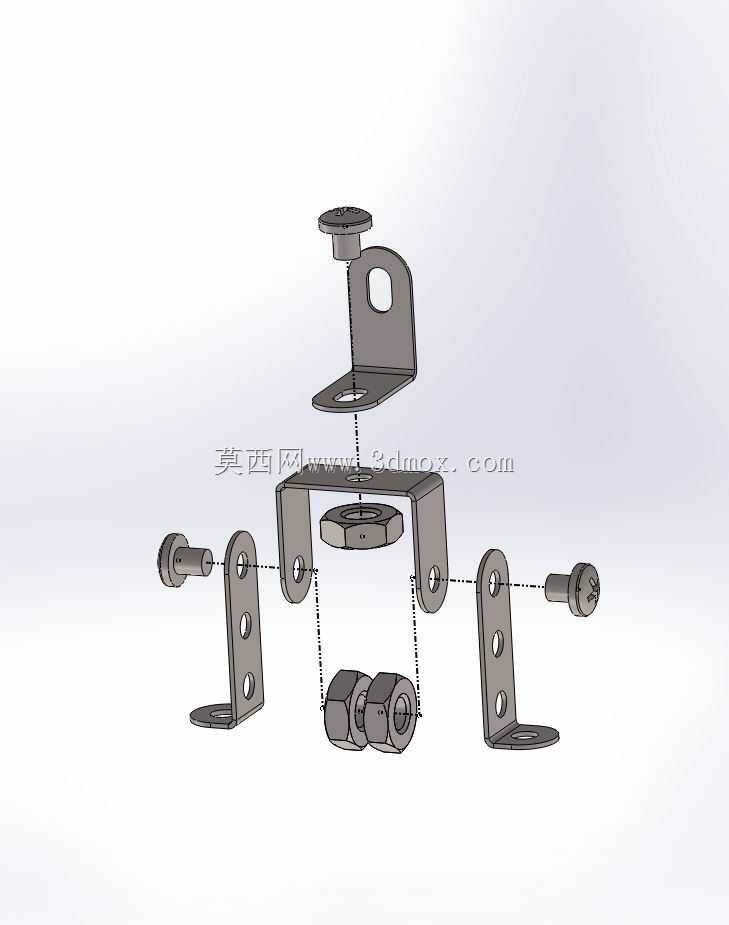

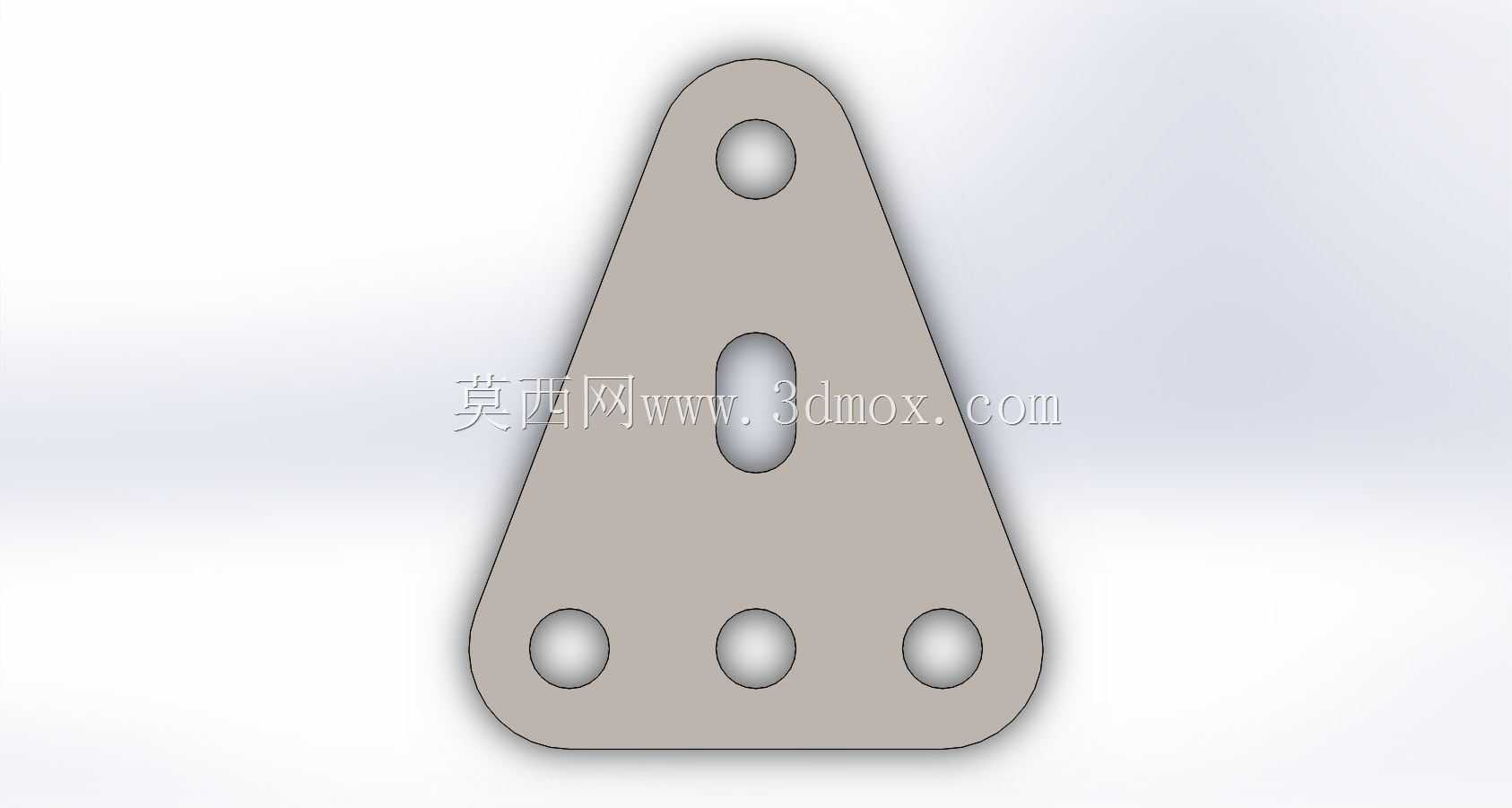

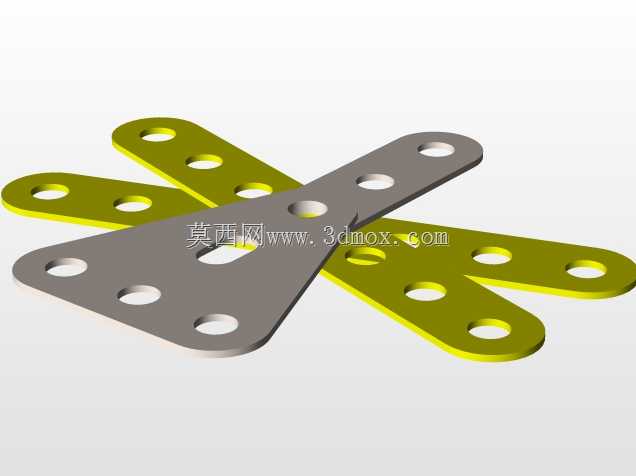

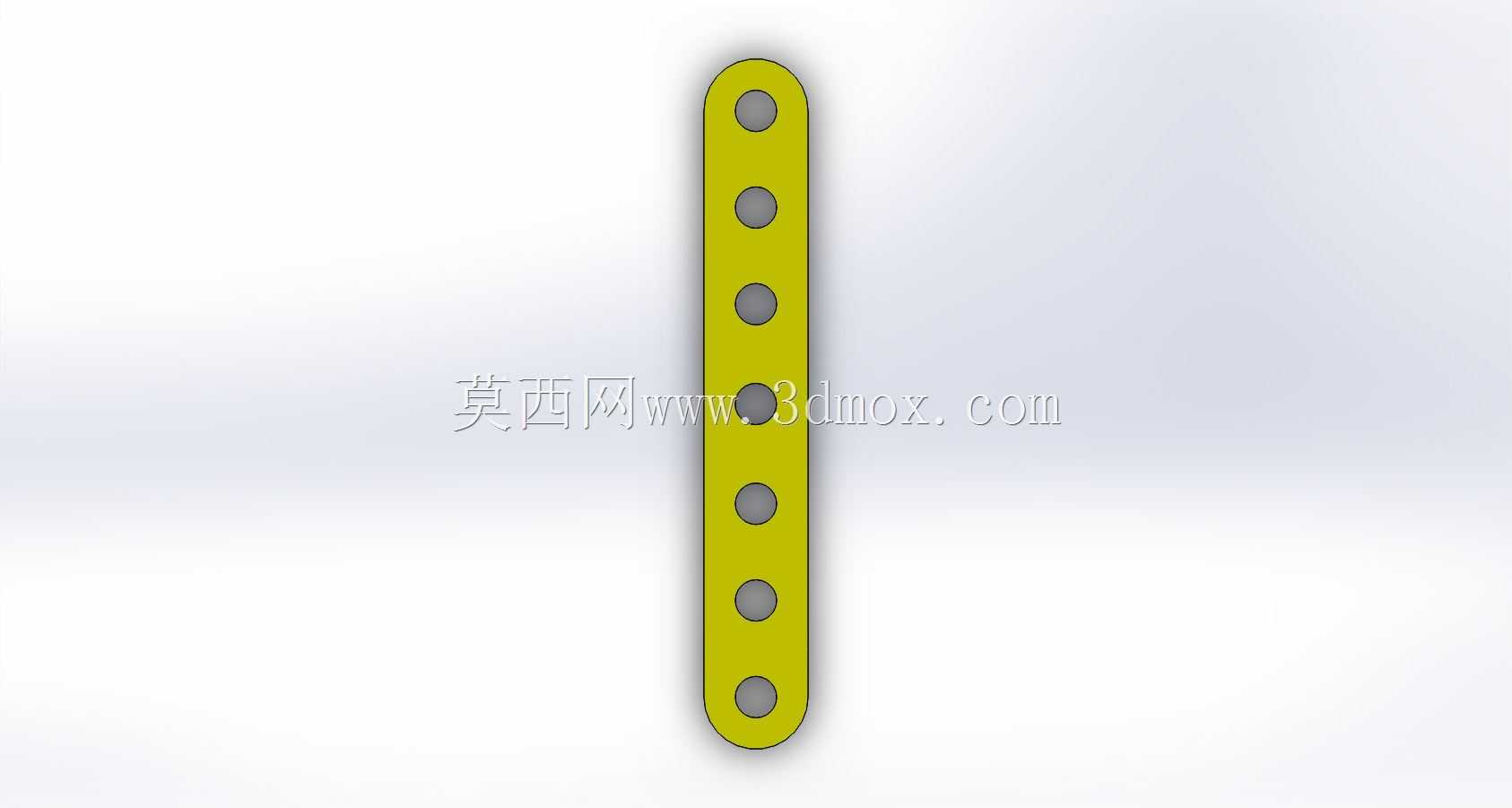

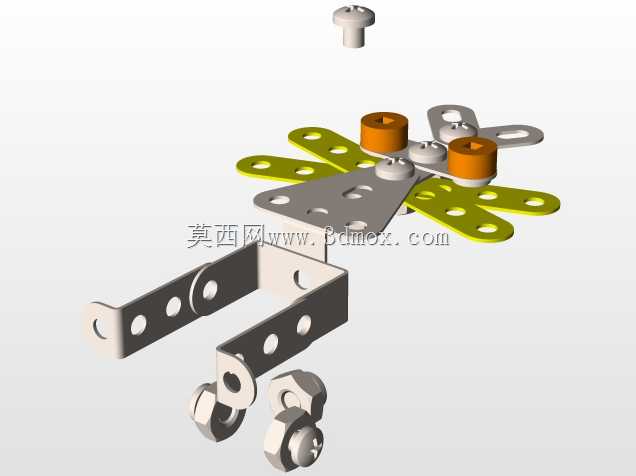

　　这款钣金拼接结构的设计，最初面向桌面创意展示、机械结构教学演示场景开发，整体采用薄钢板冲压成型的零件拼接而成，没有额外的铸造或注塑部件，所有连接部位都依靠钣金件自身的折弯卡扣与标准紧固件完成装配，适合作为机械基础课程中钣金工艺、装配公差配合的演示教具，也可作为创意桌面摆件用于工业风场景的陈设。从功能特性来看，该结构的上肢部位采用多片叠合的钣金翼片设计，每片翼片都预留了铰接孔位，可通过中心的紧固件调整转动阻尼，实现不同角度的姿态调整，能够模拟类似机械生物的肢体展开、收拢状态；躯干部分采用一体化折弯的钣金主承力件，既承担整体结构的重量传导，又通过预留的孔位完成头部、下肢、上肢部件的定位装配，零件数量控制在二十件以内，

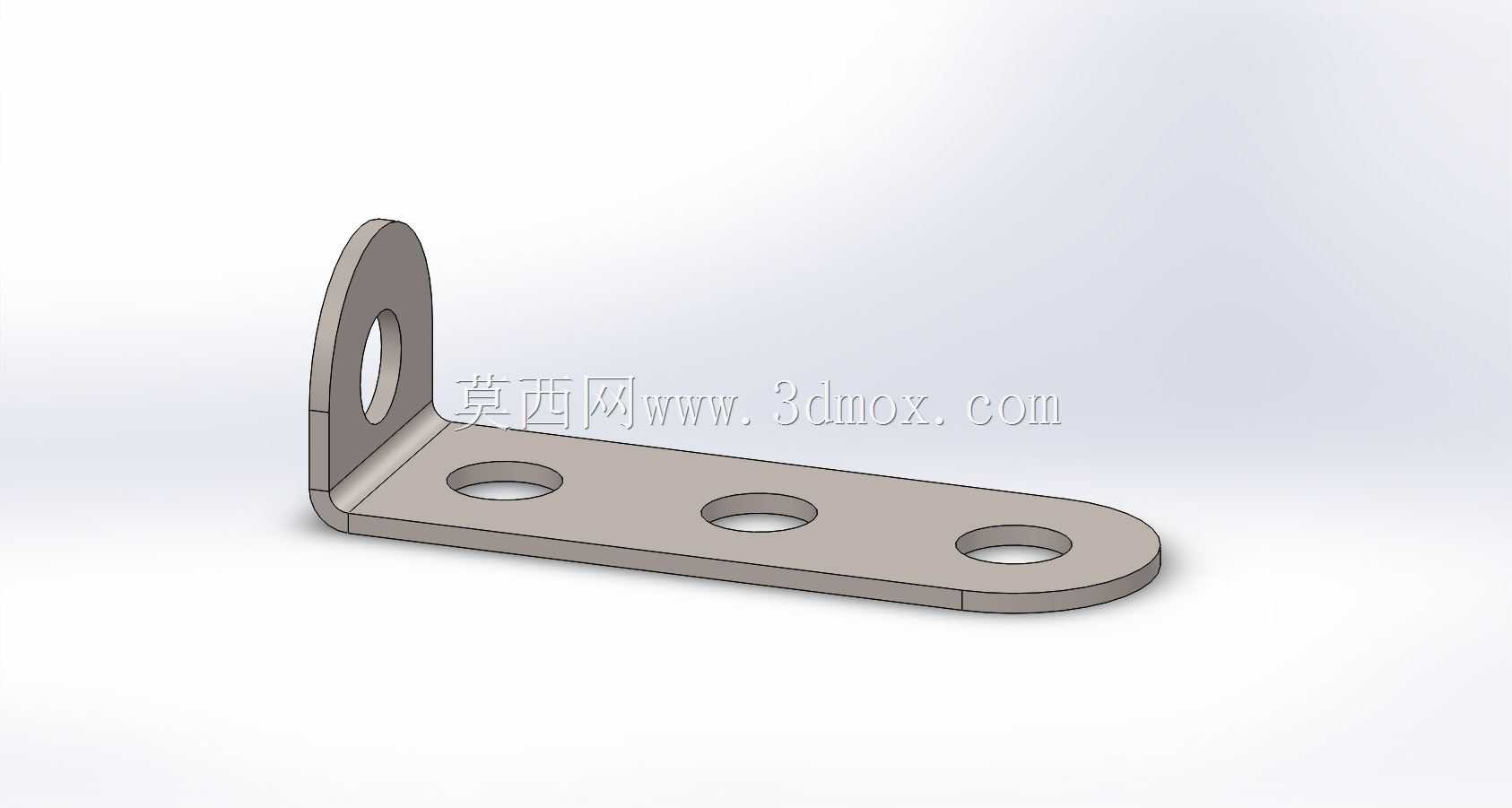

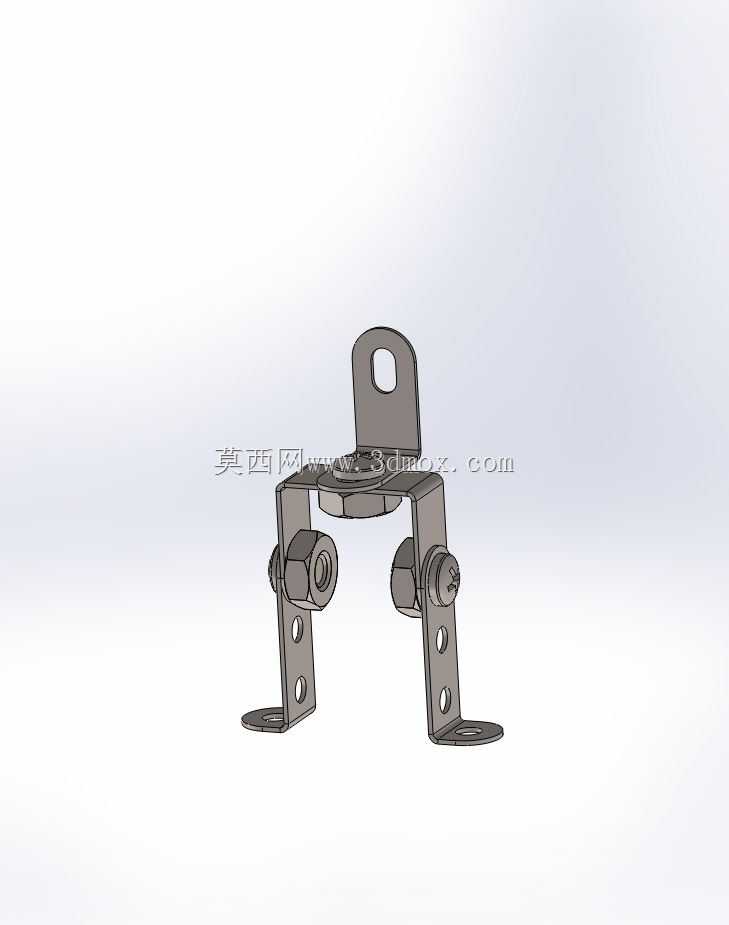

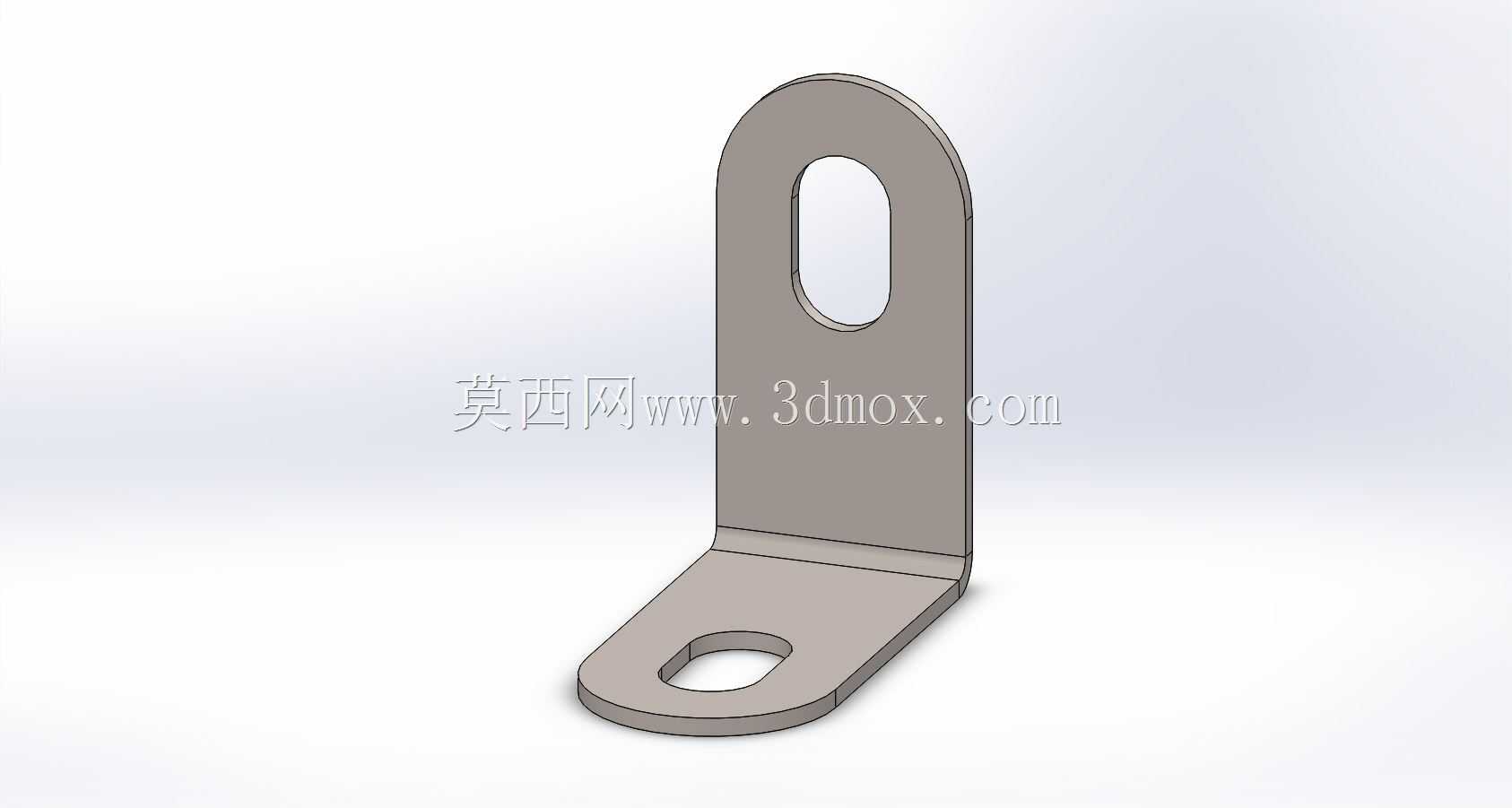

　　拆分后所有钣金件都可通过常规激光切割、冲压折弯工艺完成加工，不需要特殊的成型模具，小批量试制的成本极低。设计思路上，整体优先考虑钣金加工的工艺可行性，所有折弯边都预留了合理的折弯半径，避免出现锐角折弯导致的板材开裂问题，所有孔位的边距都满足冲压加工的最小壁厚要求，没有出现工艺死角；铰接部位的孔位公差采用基孔制间隙配合，保证转动顺畅的同时不会出现过大的旷量，下肢的两个支撑脚采用折弯翻边结构，增大与支撑面的接触面积，不需要额外的配重块就能保证整体结构直立放置时的稳定性，重心投影完全落在两个支撑脚围成的支撑面范围内，即使调整上肢的展开角度，整体重心偏移量也不会超出支撑边界，不会出现倾倒问题。从安装边界与尺寸控制来看，

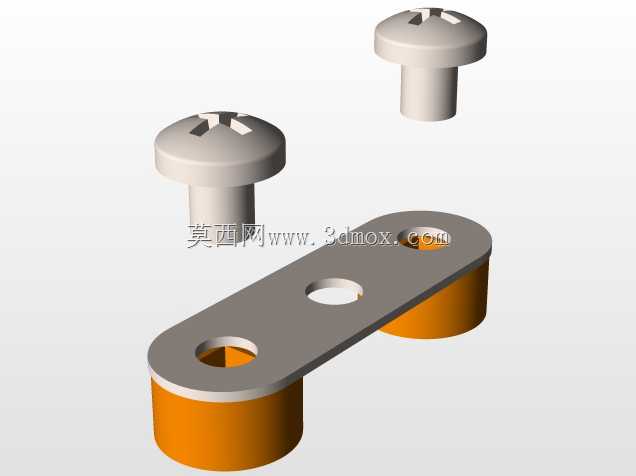

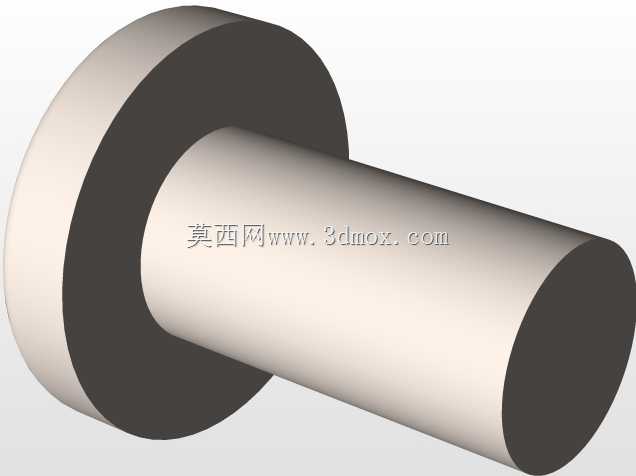

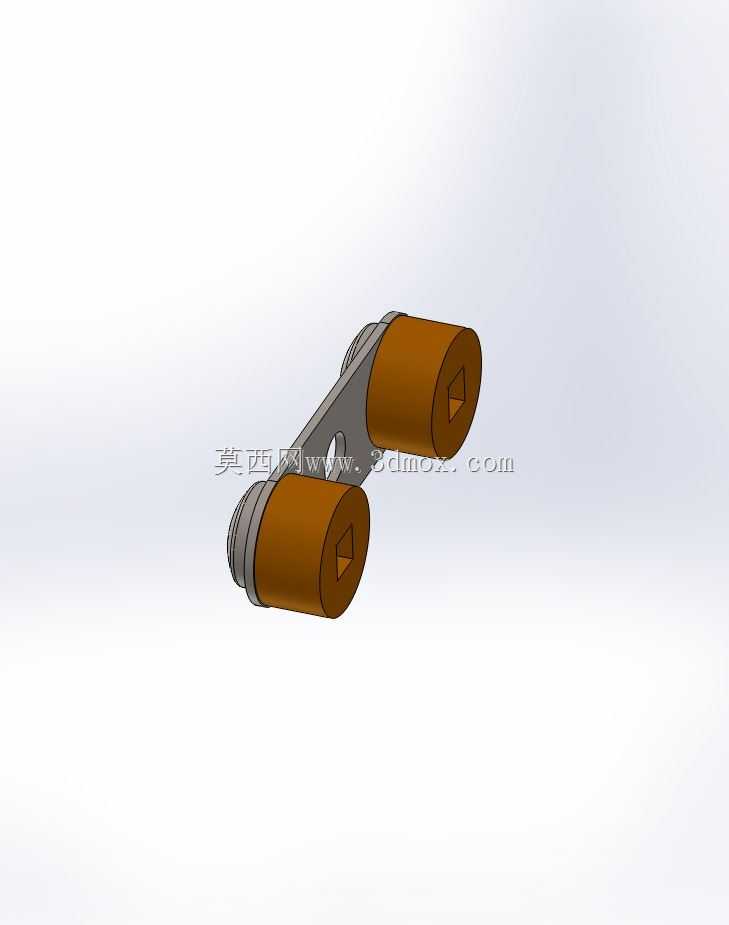

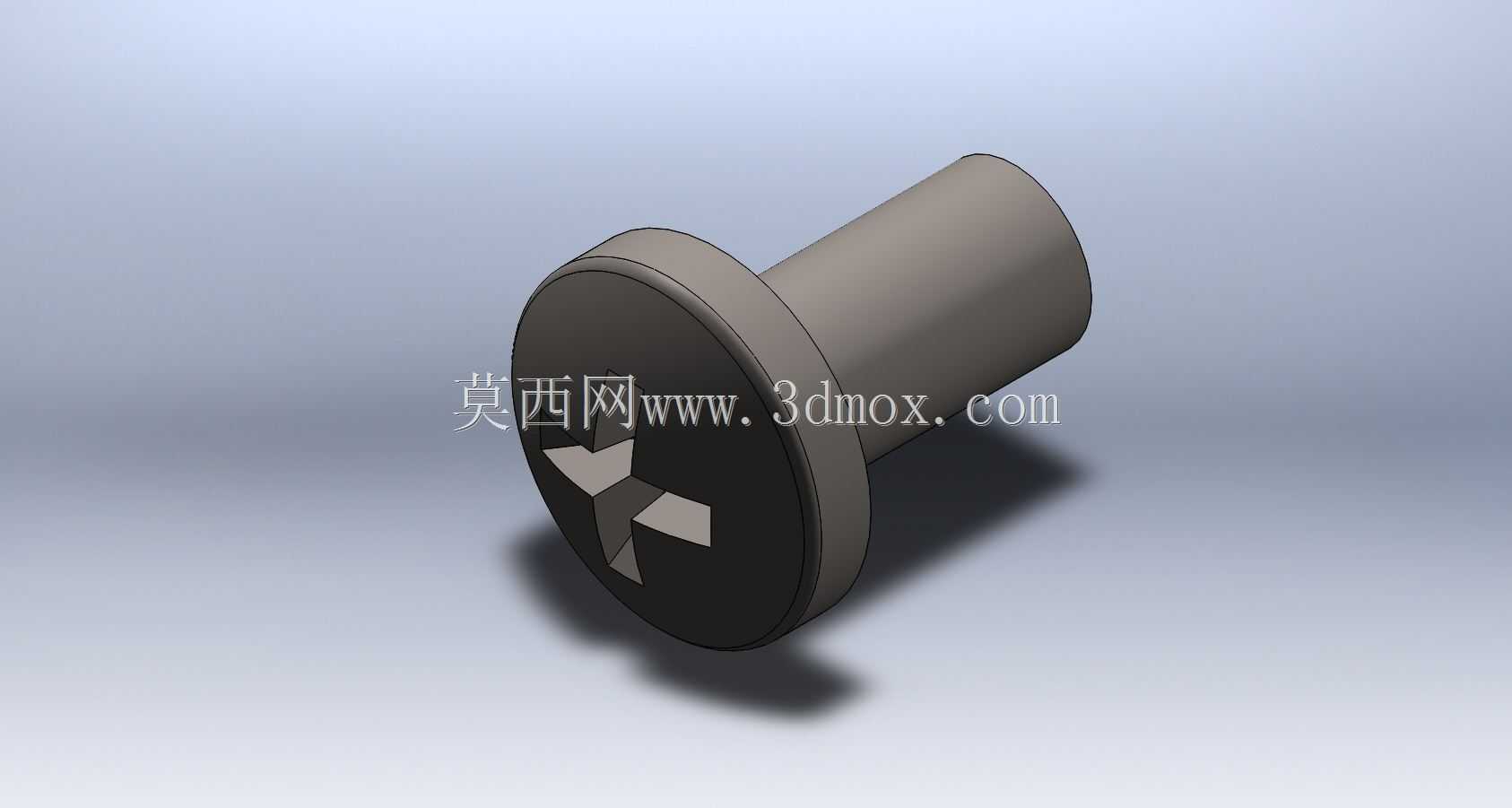

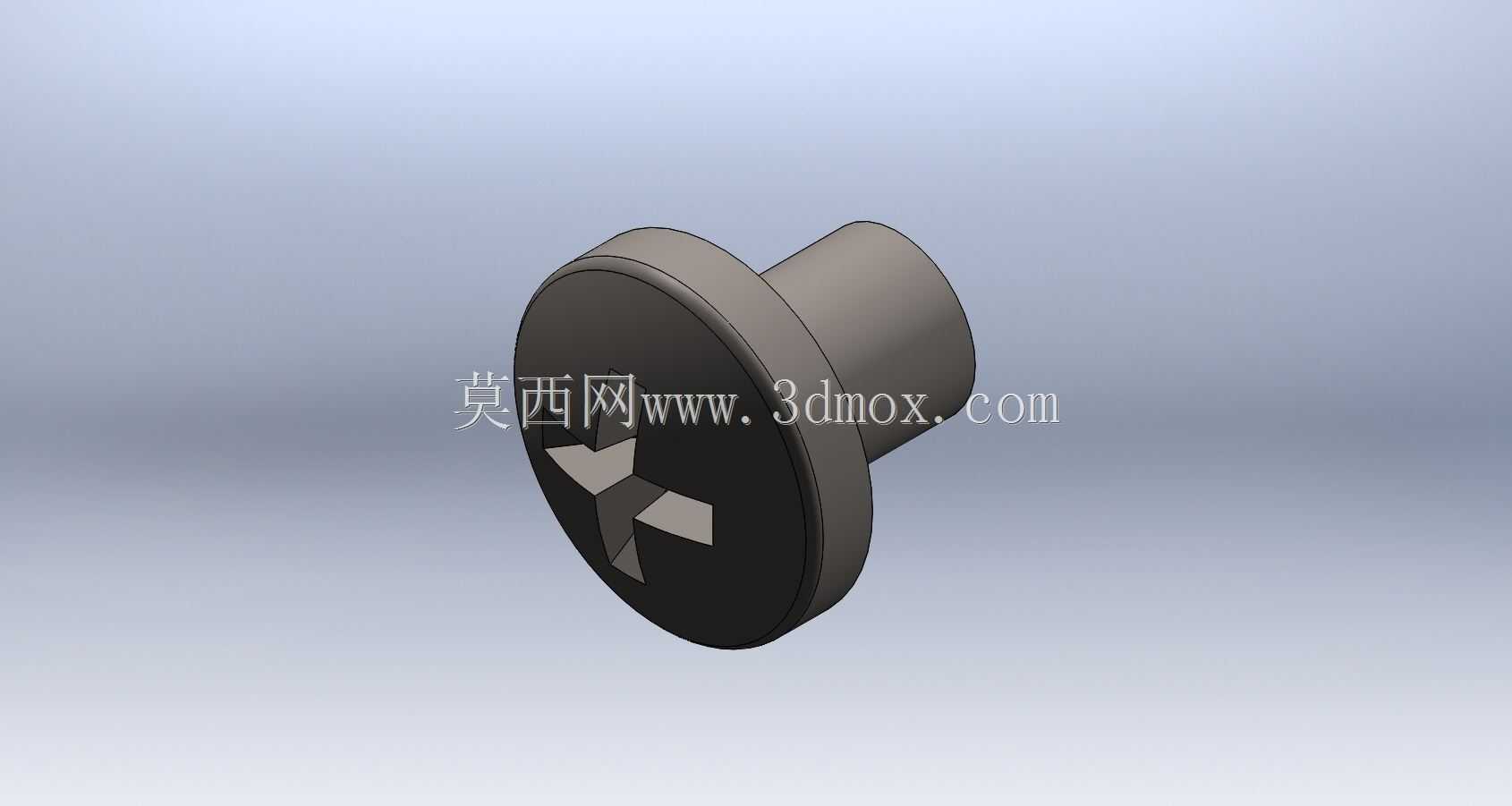

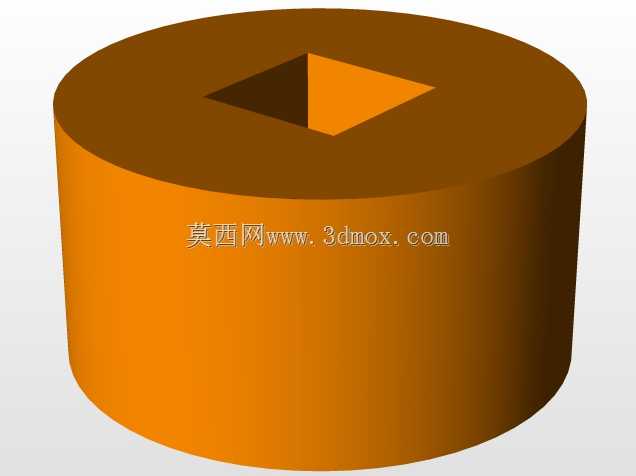

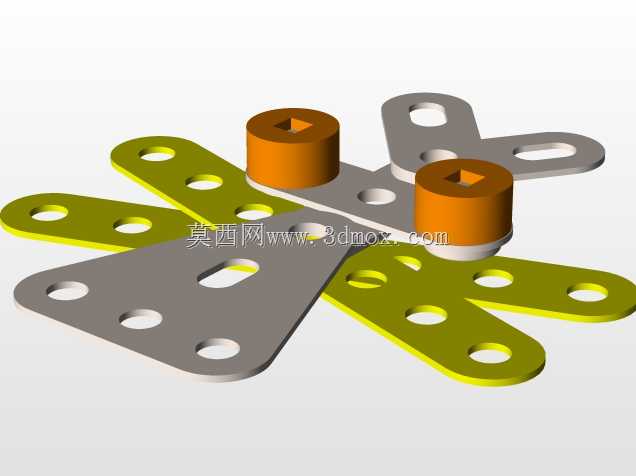

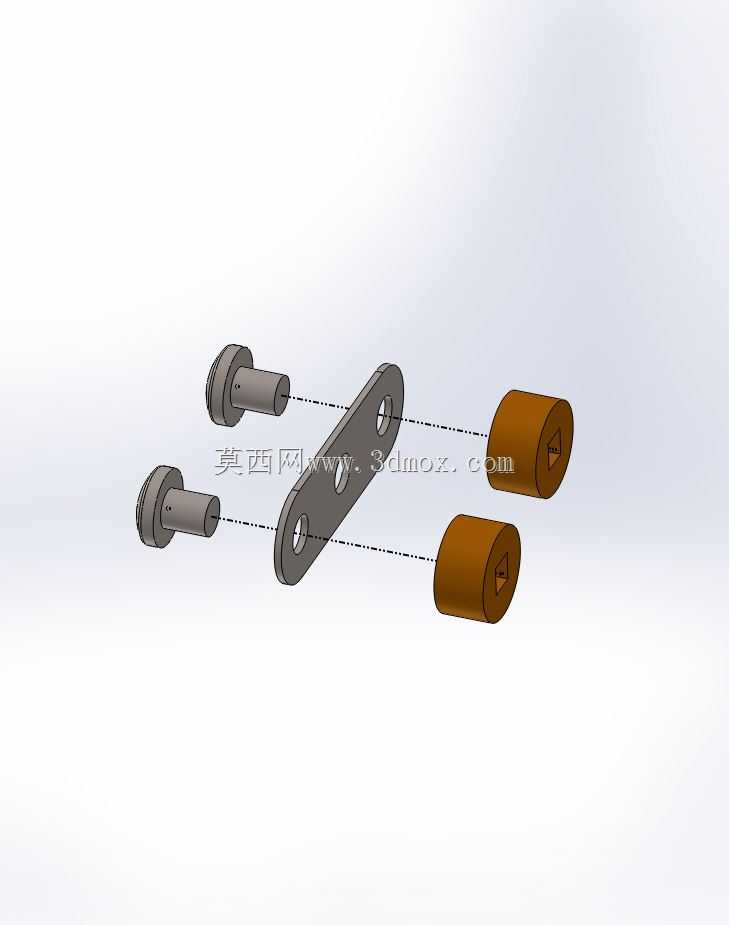

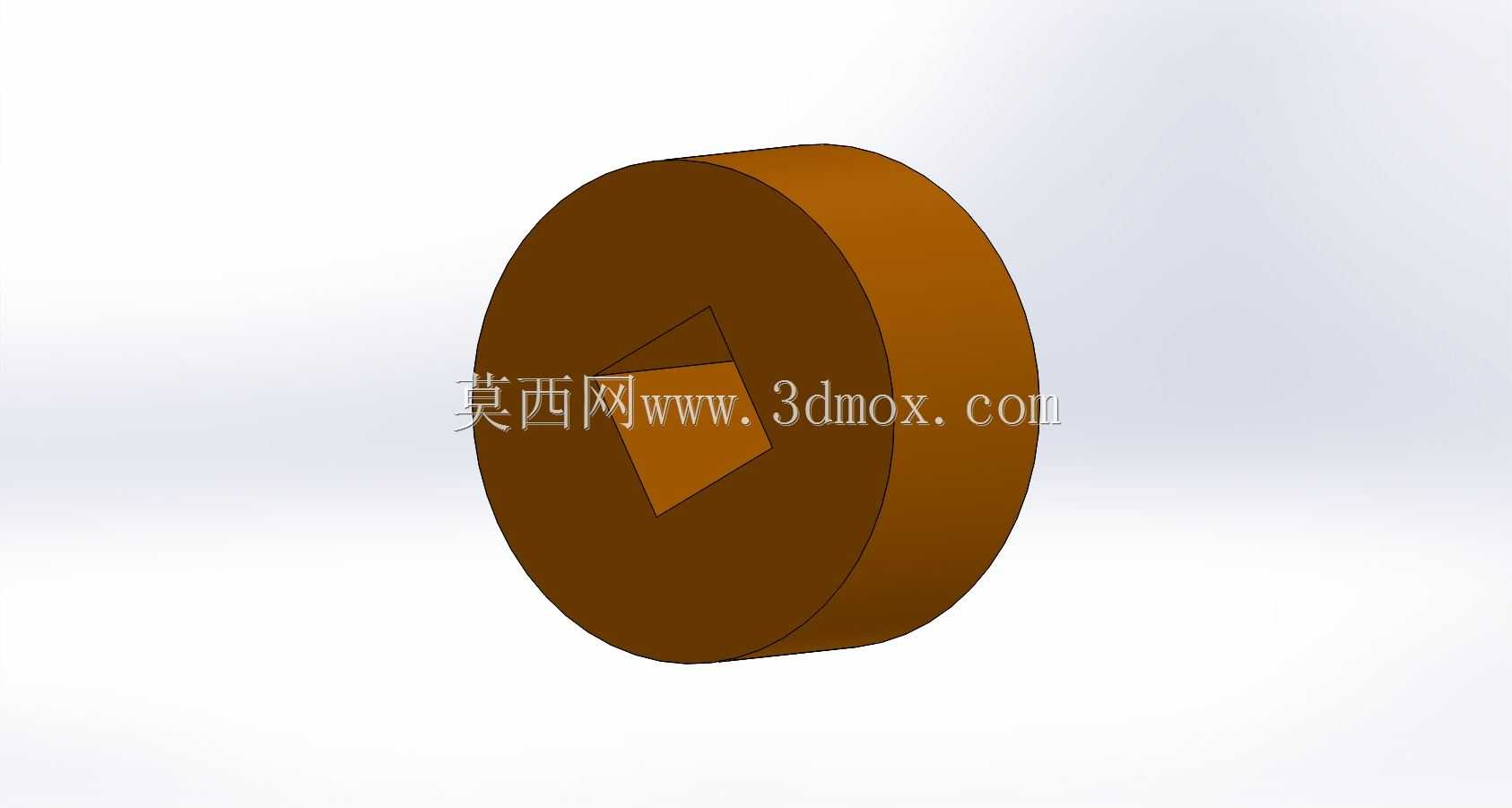

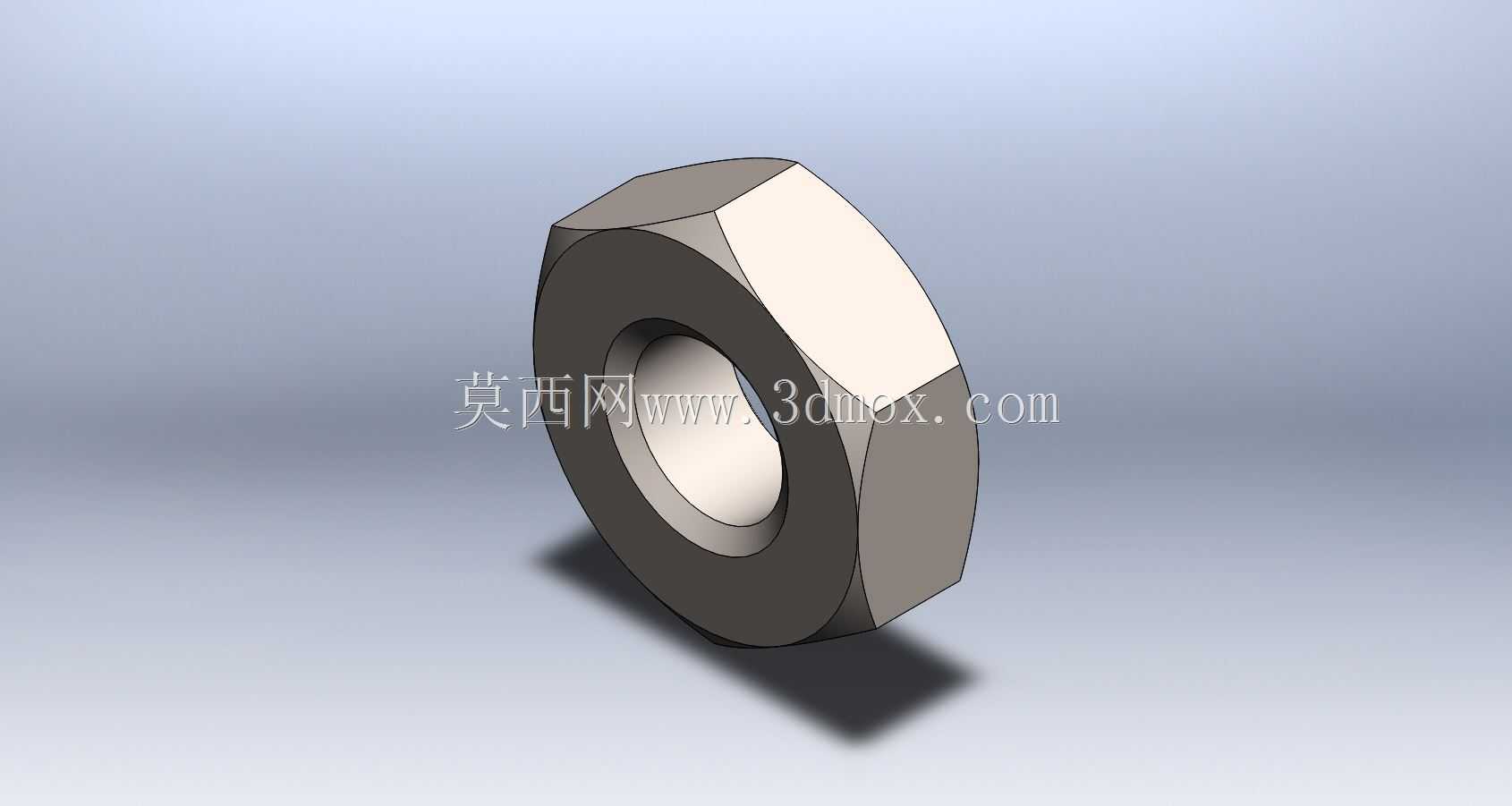

　　整体直立状态下的高度控制在150mm以内，左右上肢完全展开时的最大宽度不超过120mm，前后方向的最大厚度不超过40mm，占用的桌面展示空间极小；所有零件的板材厚度统一选用1mm与2mm两种规格的冷轧钢板，1mm板材用于制作翼片、装饰类非承力部件，2mm板材用于制作躯干、下肢支撑类承力部件，既控制了整体重量，又保证了结构的刚性，装配完成后整体重量不超过150g，搬运、调整姿态时都非常轻便。连接用的紧固件全部采用标准M2规格的螺丝与螺母，没有定制非标连接件，后期维护、拆解重组时都可以快速找到替换配件，翼片部位的橙色装饰件采用工程塑料切削而成，卡接在钣金翼片的预留卡槽内，不需要额外粘接固定，拆解时可以直接取下，

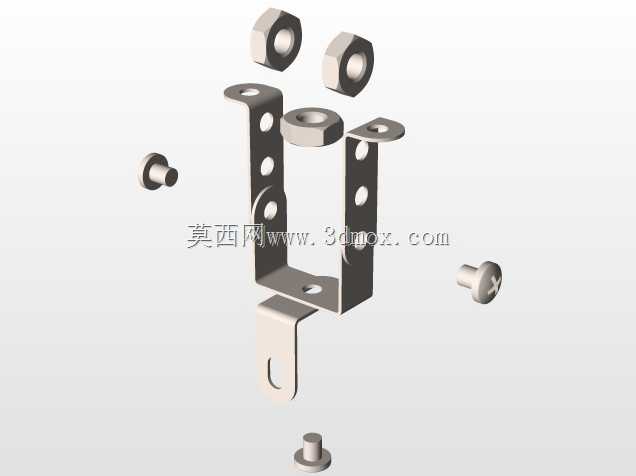

　　方便后续做表面处理或者更换不同配色的装饰件。在实际教学场景中，该结构可以用来演示钣金件的排样优化、折弯顺序规划、装配公差链计算等知识点，学生可以通过拆分、重组该结构，直观理解不同钣金结构的连接方式、受力特点，相比纯理论的讲解更有实操性；在创意展示场景中，该结构可以通过表面喷塑、电镀、做旧等不同表面处理工艺，适配不同的展示风格，既可以做成亮面镀铬的科技感风格，也可以做成喷塑哑光的工业风质感，甚至可以在钣金表面做蚀刻图案，实现个性化的定制效果。结构的头部位置采用两个对称的折弯钣金件拼接而成，预留了模拟眼部的圆形孔位，可以根据需求加装小型LED灯珠，通过内置的纽扣电池供电，实现发光效果，加装电子部件时不需要对原有钣金结构做破坏性修改，所有走线都可以通过躯干内部的空腔布置，不会外露影响整体外观。下肢的铰接部位设置了阻尼垫片，调整好站立姿态后可以保持固定角度，不会因为自身重量出现自行滑动的问题，即使调整成半蹲、单肢抬起等特殊姿态，也能通过阻尼结构保持姿态稳定，满足不同展示场景的姿态调整需求。
