车载杯架固定托座结构设计

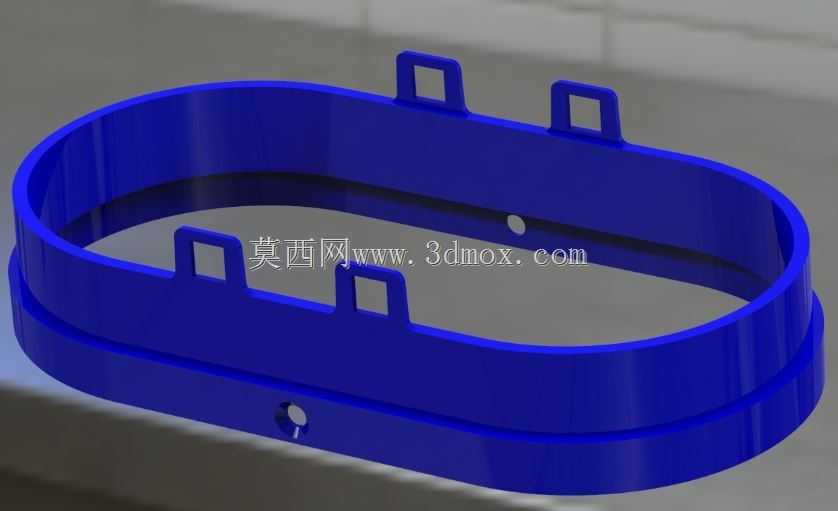

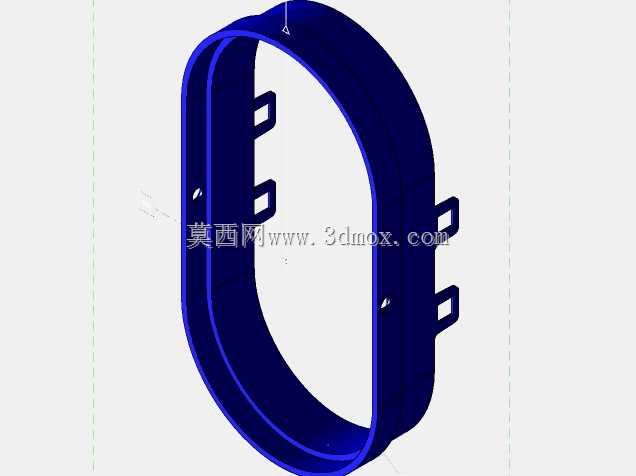

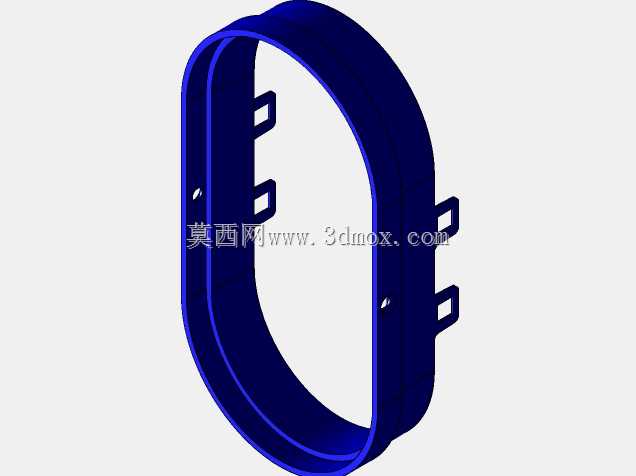

　　这款车载杯托主要适配乘用车主副驾中控区域的杯架安装位，日常使用场景覆盖日常通勤放置瓶装饮用水、带保温层的便携水杯、罐装饮品等，也可临时收纳车钥匙、高速通行卡等小型随身物件，避免车辆行驶过程中物品倾倒滚落，干扰驾驶操作。从结构设计来看，整体采用长圆环形的围合式主体结构，围边高度经过多轮实装验证，既能够对放入的杯体形成足够的侧向支撑，避免急加速、急减速或者过弯时杯体倾斜洒漏，又不会因为围边过高导致取放杯体时出现卡滞，适配市面上绝大多数常规直径的车载水杯与瓶装饮品。托座上沿均匀分布的四个带安装孔的凸耳，是核心的安装定位结构，安装时凸耳与中控内饰板背面的安装柱对位卡合或者通过紧固件锁紧，能够保证托座长期使用过程中不会出现松旷移位，

　　凸耳的位置分布经过受力校核，四个固定点均匀承担杯体放置后的载荷，即使放置满装的大容量水杯，长期受力也不会出现单侧变形断裂的问题。托座侧壁预留的两个小圆孔，是为了适配部分车型杯架区域的氛围灯导光条或者限位弹珠的安装需求，不需要额外在车体内饰上开孔改造，直接对位即可完成装配，大幅降低内饰件的装配适配难度。设计过程中首先考虑的是安装边界的适配性，整体外轮廓尺寸严格匹配主流A级、B级乘用车中控预留的杯架安装腔尺寸，侧壁厚度控制在合理范围，既保证塑料件注塑成型后的结构强度，避免长期使用出现开裂，又不会占用过多的内部容纳空间，保证杯体的放入深度足够，放置后重心稳定。底部的双层凸边结构，一方面是增强托座整体的结构刚性，减少塑料件成型后的收缩变形，

　　另一方面安装时可以与内饰板的安装面形成贴合支撑，分散凸耳位置的集中应力，即使车辆行驶在颠簸路面，托座也不会出现异响。材质选用上适配汽车内饰常用的改性PP或者ABS注塑工艺，表面可以做哑光皮纹处理，与周边内饰的质感保持统一，不会出现突兀的反光影响驾驶视线。结构设计时充分考虑了注塑成型的工艺性，所有转角位置都做了合理的圆角过渡，避免应力集中，同时拔模角度设置合理，不需要复杂的抽芯结构就可以完成注塑生产，能够有效降低量产时的模具成本与单件生产成本。实际装车验证过程中，针对不同直径的水杯做了适配测试，围边的内轮廓尺寸经过微调，既可以容纳直径较大的大容量保温杯，也不会因为直径过小导致细瓶矿泉水放入后晃动幅度过大，

　　同时围边的上沿做了小角度的倒角处理，取放杯体时不会出现硬边刮蹭杯体漆面或者保温层的问题。托座底部没有做全封闭结构，一方面是如果杯体带有少量洒漏的液体，可以直接从底部流出，不会积存在托座内部滋生异味，另一方面也可以减少塑料原料的使用，降低零件重量，符合汽车内饰轻量化的设计趋势。四个安装凸耳的安装孔位尺寸，匹配汽车内饰常用的自攻螺丝或者塑料卡扣的安装尺寸，装配时不需要额外定制紧固件，通用的内饰安装配件即可完成固定，售后维修更换时也可以快速拆装，不需要拆解过多的周边内饰件。
