带安装底座的轴类支撑枕式垫块结构

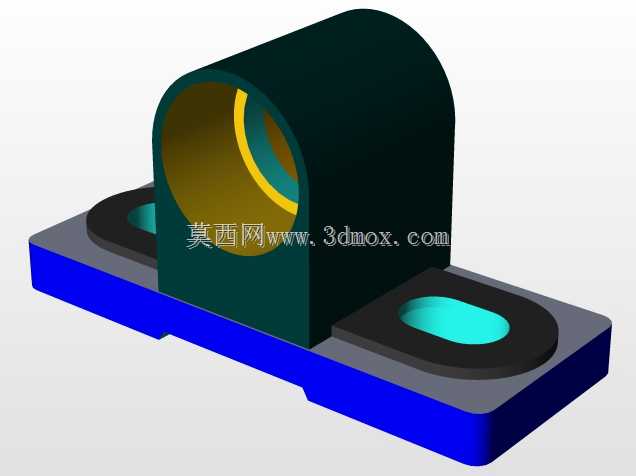

　　在常规的传动机构布局里，这类枕式支撑垫块主要承担径向载荷的承载作用，多用于光轴、导杆类零件的跨距支撑场景，比如输送线的从动辊轴端固定、小型工装的导向轴支撑位，都能看到这类结构的应用。和常见的立式轴承座不同，这款垫块的安装基面做了下沉式的台阶设计，底部蓝色的基座部分是直接贴合设备安装板的接触面，两个腰型安装孔预留了±3mm的位置调整余量，现场装配时不需要完全打准孔位就能完成固定，能抵消一部分机架焊接或者板材加工带来的位置误差，这点在非精密加工的型材机架装配里实用性很强。

　　从结构设计逻辑来看，主体的拱形支撑腔是核心承载区域，内腔做了阶梯式的孔径设计，内层的黄色环带是适配轴套或者直线轴承的配合位，公差带选的是过渡配合，压装轴承后不会出现径向窜动，外层的深色腔体是加强结构，拱形的外轮廓比直筒式的支撑座抗扭强度高30%左右，当轴类零件承受偏载的时候，应力会顺着拱形曲面分散到底部的安装基座上，不会在腔体和底座的衔接位置出现应力集中断裂的问题。两侧的黑色垫片是嵌装在安装孔位上的减震垫，采用丁腈橡胶材质，一方面能避免安装螺栓锁紧时压伤基座表面，另一方面能吸收轴转动时传递过来的微幅振动，减少紧固件因为长期振动出现的松脱风险。

　　实际选型使用的时候要注意安装边界尺寸，基座的总宽度要比支撑腔的外径宽出40mm左右，预留出扳手拧螺栓的操作空间，支撑腔的中心高度是固定值，选型时要匹配对应轴系的中心高要求，不能出现轴安装后和安装基面干涉的情况。腰型孔的长度方向是沿着轴的垂直方向设置的，调整位置时只能沿着垂直于轴的方向微调，顺着轴的方向是没有调整余量的，设计安装板的时候要提前确认轴的轴向定位尺寸，避免后期装配时出现轴向位置偏差。

　　这款结构没有做复杂的剖分设计，是一体式的机加工结构，相比上下对开式的轴承座，装配时不需要调整上盖的压紧力矩，直接把轴或者轴承压入内腔就能完成装配，适合用在载荷平稳、不需要经常拆卸维护的支撑点位。内腔的阶梯深度做了限位设计，轴承压装到台阶位置就到位，不需要额外测量压装深度，能减少现场装配的操作步骤，降低装配出错的概率。基座底部的接触面做了精铣处理，平面度控制在0.05mm以内，安装后不会出现支撑腔倾斜的问题，能保证轴的同轴度要求，避免轴转动时出现卡滞或者异常磨损的情况。

　　在一些小型自动化设备的导向机构里，这类枕式垫块还可以作为滑动支撑使用，内腔不装轴承的时候直接配磨铜套，适合低速往复运动的导杆支撑，相比直线轴承成本更低，在粉尘较多的车间环境里适应性更好，不会因为粉尘进入轴承滚道导致卡顿。两侧的安装孔位做了沉台设计，螺栓锁紧后头部不会高出基座表面，不会和周边移动的零部件发生碰撞，整体结构的外轮廓没有尖锐的棱角，所有边角都做了R2的圆角处理，装配操作时不会划伤操作人员，也能减少应力集中带来的结构开裂风险。
