双轴线仿生四足机器狗机械结构

　　这套双轴线仿生机器狗结构，最初是面向小型足式移动平台的验证场景开发，适配非结构化地形的短途巡检、教学实验演示、小型载荷搬运这类对地形通过性有要求的应用场景，区别于轮式、履带式移动机构，足式结构可以跨越轮式设备无法通过的台阶、沟壑、碎石路面，在狭小空间内的转向、姿态调整灵活性也更强。

　　设计阶段最初参考了成熟四足机器人的腿部构型，但受限于加工成本、装配调试的复杂度要求，最终砍掉了冗余的自由度配置，仅保留两条核心运动轴线，在保证基础行走、姿态调整功能的前提下，大幅降低了零件加工精度要求、电控系统的调试难度，也压缩了整体结构的重量与制造成本，适合高校教学实验、个人DIY项目、小型功能验证样机的开发参考。

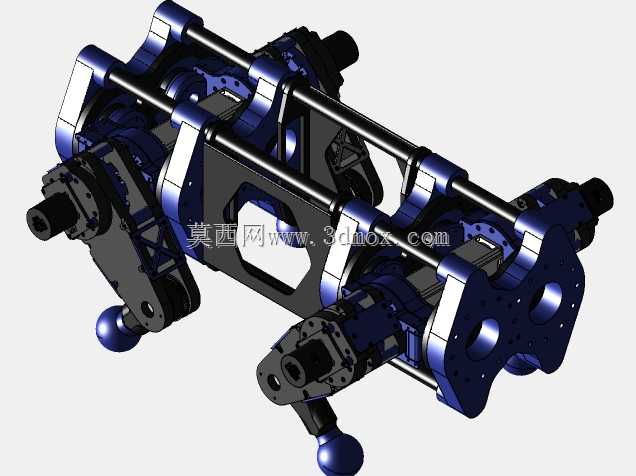

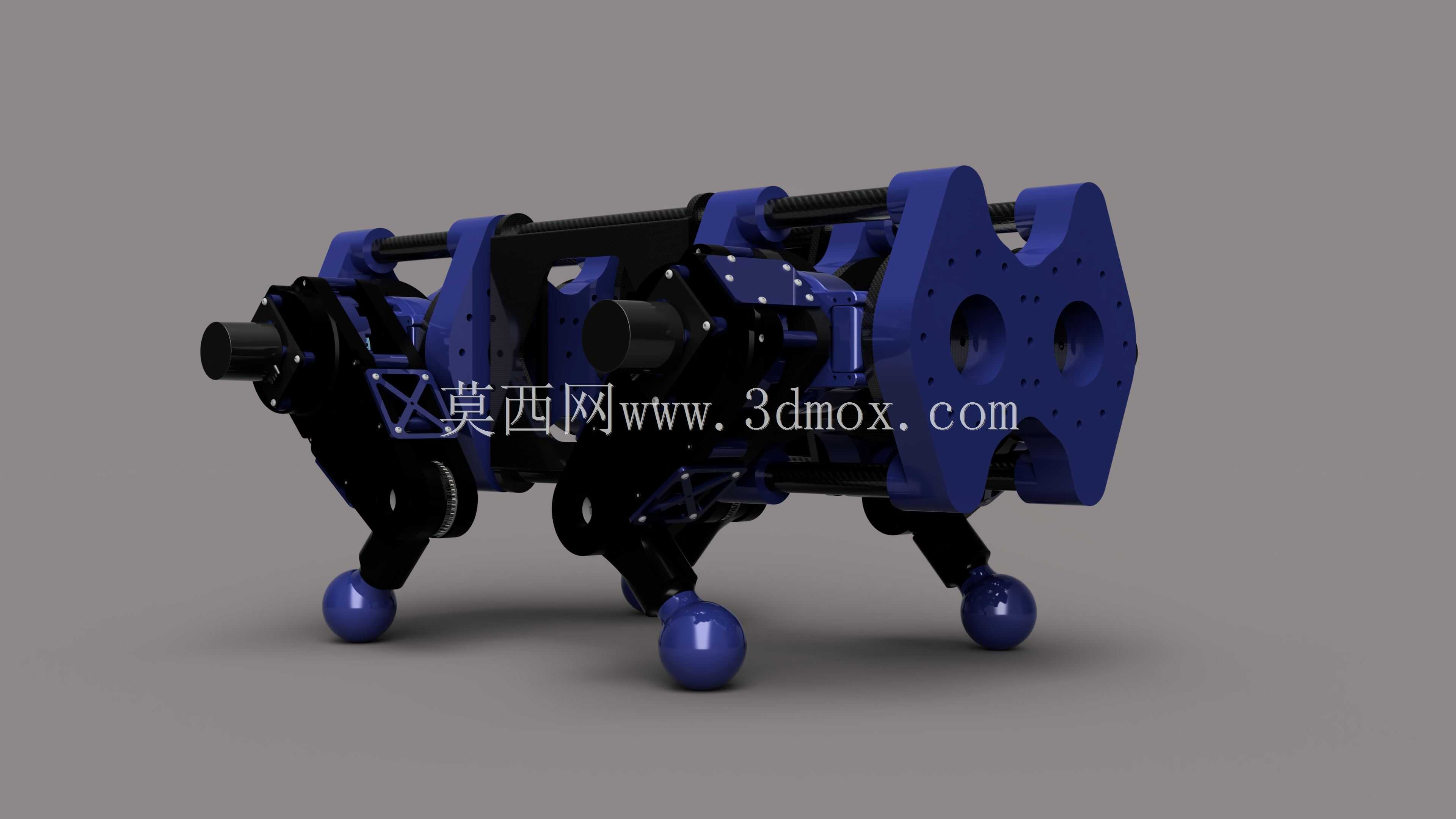

　　从结构布局来看，整体采用对称式框架设计，主体承载结构为两侧的镂空金属安装板，通过多根平行的光轴拉杆完成两侧板的定位连接，这种拉杆式装配结构不需要复杂的箱体加工，装配时只需要保证拉杆的同轴度、两侧板的平行度即可完成主体框架的搭建，后期维护时拆解、更换零件也非常方便，不需要复杂的工装辅助。腿部的驱动模块集成在侧板内侧，关节处采用轴承配合销轴的连接方式，减少运动过程中的摩擦阻力，足端采用球形接触端，在落地时可以自适应不同角度的接触面，降低地面反作用力对关节结构的冲击，同时球形足端也能减少行走过程中的卡滞概率，在硬质铺装路面、碎石路面、短草皮路面都能获得稳定的支撑效果。

　　功能特性上，这套双轴线结构虽然自由度少于全自由度四足机器人，但可以完成前进、后退、小半径转向、小幅越障的基础动作，主体框架预留了足够的安装空间，可以搭载小型控制板、电池、传感器模块，框架上的镂空减重孔除了降低整体自重外，也可以作为走线孔、辅助安装孔使用，方便后期拓展不同的功能载荷。安装边界方面，整体结构的横向宽度控制在常规桌面级实验平台的容纳范围内，纵向长度适配小型舵机、直流减速电机的安装尺寸，不需要定制特殊规格的驱动元件，采用市面上常规的标准驱动件即可完成装配，各关节的运动行程做了机械限位设计，避免调试过程中出现运动干涉、结构撞损的问题，限位结构直接集成在侧板的轮廓上，不需要额外加装限位零件，进一步减少了零件数量。

　　从实际使用的角度来看，这套结构非常适合作为足式机器人的入门级验证载体，不需要复杂的动力学算法支撑，仅通过基础的步态规划即可实现稳定行走，对于刚接触仿生机器人结构设计的从业者来说，可以通过这套结构理解足式机构的运动逻辑、关节受力特点、框架装配的精度控制要点；对于教学场景来说，这套结构的零件数量适中，装配流程清晰，学生可以在短时间内完成整机的组装与调试，直观理解仿生行走机构的工作原理。结构上的所有连接孔位都采用标准化设计，连接紧固件全部采用公制标准规格，替换零件时不需要单独定制，后期如果需要升级自由度配置，也可以在现有框架的基础上加装关节模块，不需要完全重新设计主体结构，具备不错的拓展性。在受力设计上，主体框架的受力路径经过优化，驱动件的输出力直接通过关节结构传递到足端，中间没有多余的传力零件，减少了力传递过程中的损耗，也降低了结构件的受力负载，采用常规的6061铝合金板材加工即可满足强度要求，不需要使用高强度的特殊材料，进一步压缩了制造成本。
