27英寸壁挂式显示器可调节支撑臂结构

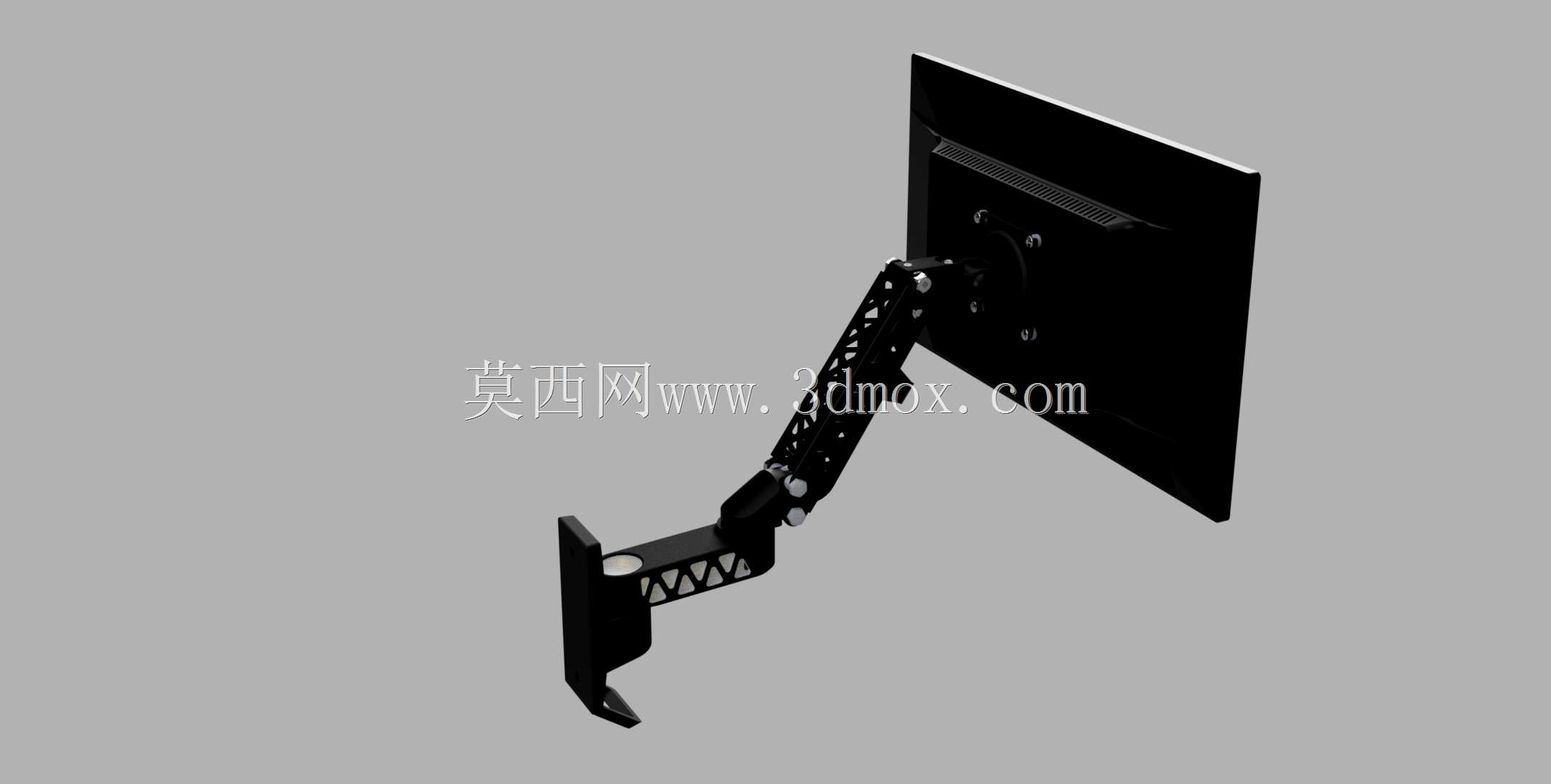

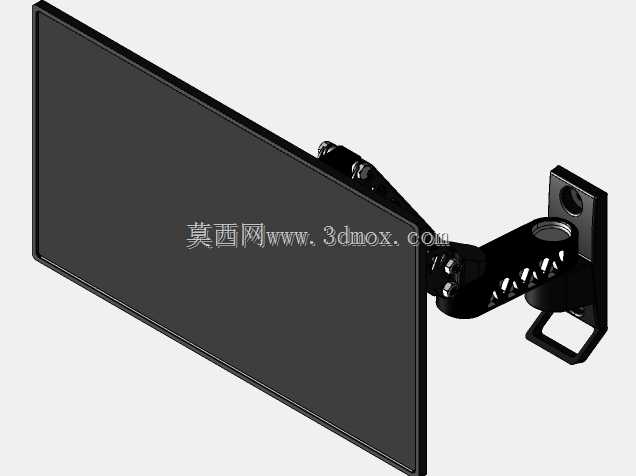

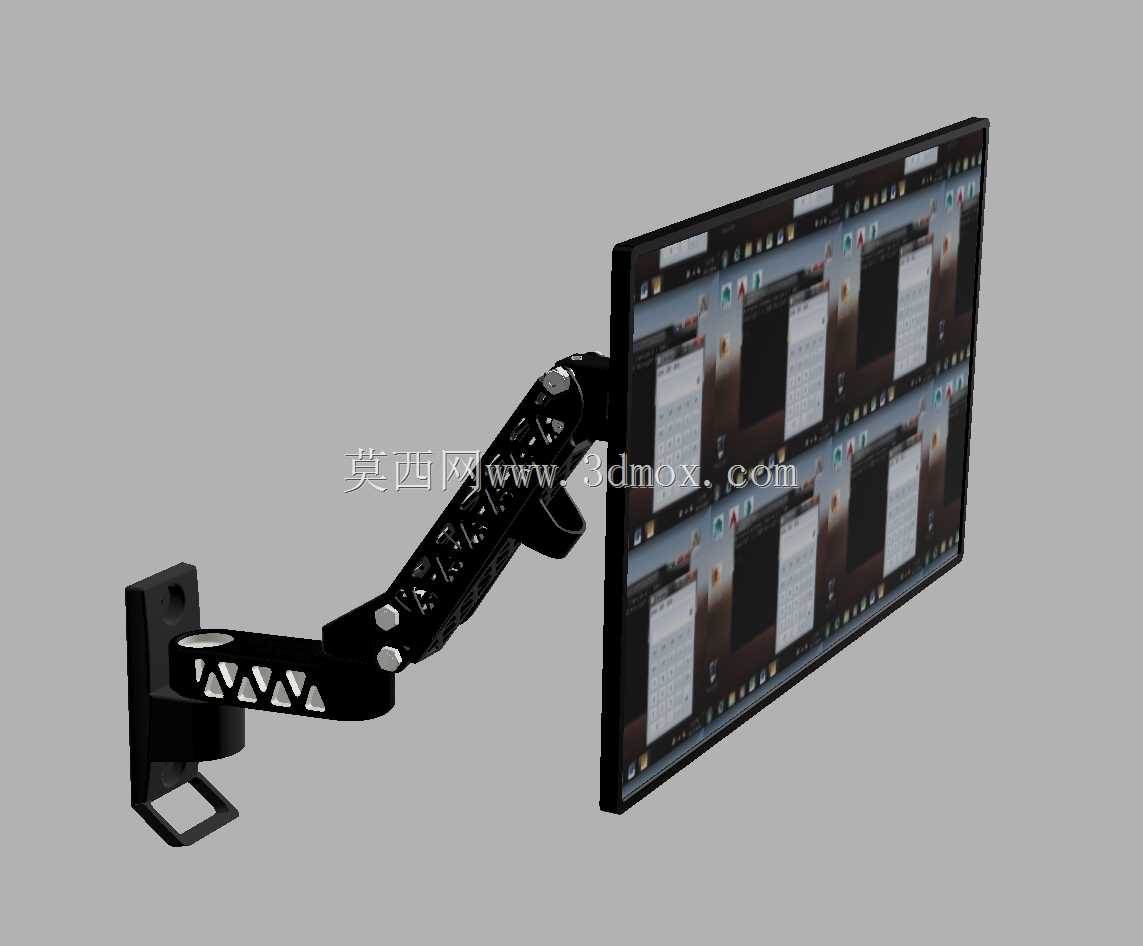

　　日常办公场景中，桌面空间局促是多数工位的共性问题，尤其是多屏办公、工业设备操控台、监控调度工位这类场景，显示器直接放置在桌面会占用大量操作区域，线缆杂乱也会影响操作效率，壁挂式显示器支撑臂的应用，就是通过将屏幕挂载到墙面或垂直安装面，释放桌面可用空间，同时满足不同使用姿态下的屏幕视角调节需求。这款适配27英寸显示器的壁挂支撑结构，整体采用多段铰接式设计，靠近墙面的固定端为方形安装座，预设沉头安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、轻钢龙骨隔墙或者设备立式机架的垂直安装面上，安装座与第一级摆臂之间设置水平旋转轴，可实现支撑臂整体在水平面上180度范围内的左右摆动，适配不同方位的观看需求。第一级摆臂与第二级摆臂之间的铰接点，

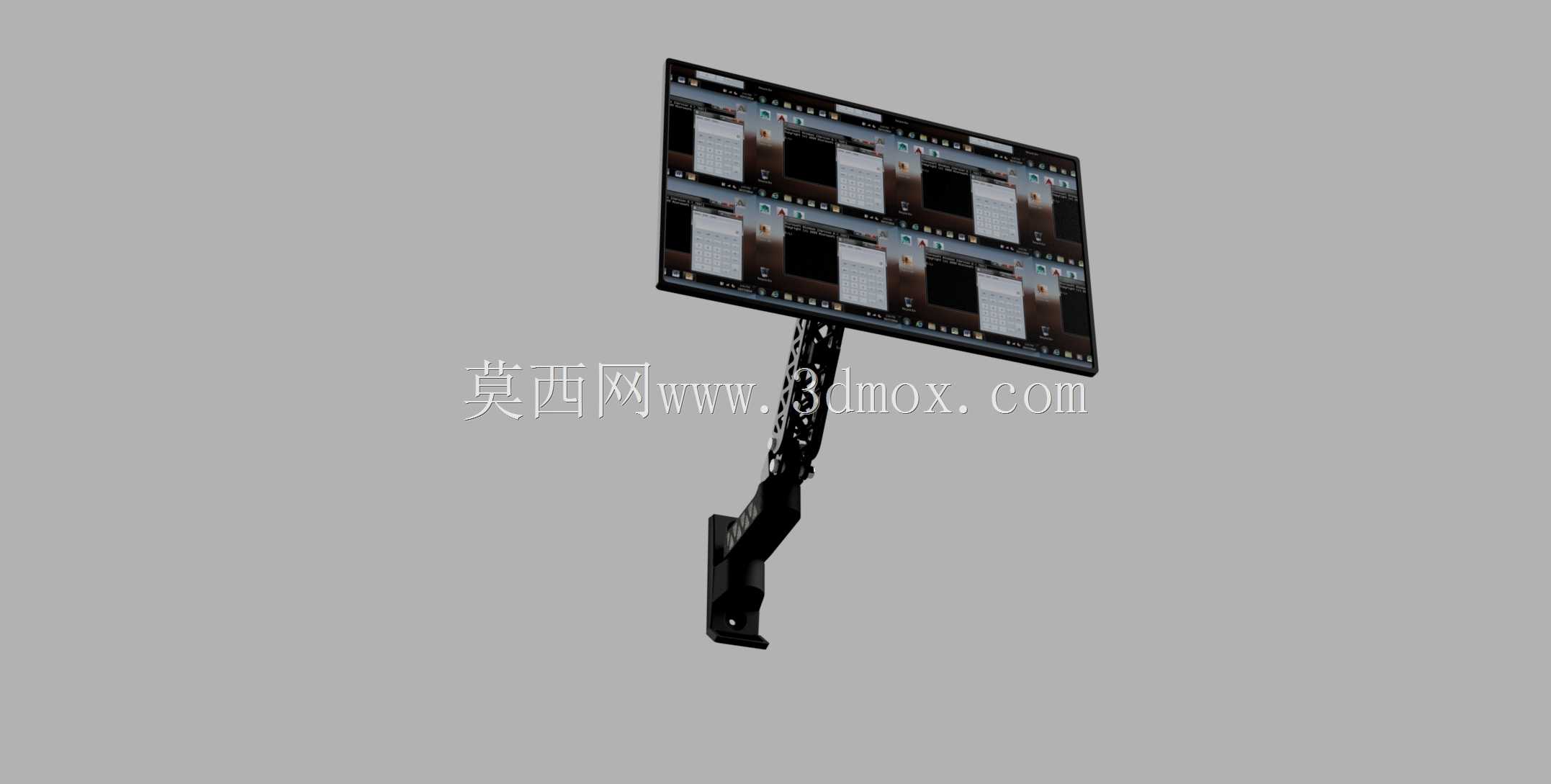

　　同时集成俯仰角度调节与阻尼结构，铰接位置采用镂空减重设计，在保证结构强度的前提下降低整体自重，避免长期挂载后安装面受力过大出现松动，摆臂内部预留走线空腔，显示器的电源线、视频传输线可从臂体内部穿过，从固定端的出线口统一排布，避免线缆外露缠绕，也能减少外力剐蹭导致线缆脱落的风险。靠近屏幕挂载端的铰接结构，支持屏幕在垂直平面内的俯仰角度调节，同时可实现屏幕横竖屏旋转切换，满足文档竖屏阅读、宽幅视频横屏观看的不同使用需求，挂载端符合常规VESA标准安装孔距，可直接适配市售绝大多数同尺寸规格的显示器，无需额外加工转接板。从结构设计逻辑来看，这款支撑臂的所有铰接位置都设置了阻尼调节结构，用户可根据挂载屏幕的实际重量，调整铰接点的阻尼力度，

　　保证屏幕调整到任意角度后都能保持稳定，不会出现屏幕下垂、角度自行偏移的问题，臂体采用金属材质冲压成型，表面做黑色哑光喷塑处理，既提升结构的防锈耐腐蚀能力，也能适配多数办公场景、工业操控场景的深色设备配色，不会产生突兀的视觉感。安装边界方面，固定座的安装孔位间距适配常规墙面膨胀螺栓的安装间距，安装时需要保证安装面的承重能力不低于挂载屏幕总重量的四倍，避免长期使用后安装座脱落，摆臂完全收拢时，屏幕背面与墙面的距离可控制在较小范围，满足狭窄空间的挂载需求，摆臂完全展开时，可将屏幕向外伸出足够距离，满足用户近距离观看、或者站立操作时的视角需求。在工业操控台场景下，这类支撑臂可将显示器挂载在操控台上方的垂直立面上，操作人员在调整设备参数、

　　查看运行数据时，可根据自身坐姿、站立姿态随时调整屏幕角度，避免长期固定视角带来的颈椎疲劳；在监控调度室场景，多组这类支撑臂可组合挂载多块屏幕，组成拼接监控墙，每块屏幕都可单独调节角度，适配不同值班人员的观看视角；在普通办公场景，单屏搭配这类支撑臂壁挂安装，可完全释放桌面放置显示器的空间，用来放置文件、键盘外设或者其他办公设备，有效提升桌面空间利用率。结构设计过程中，针对铰接位置的受力情况做了针对性强化，所有旋转轴位置都加装耐磨衬套，减少长期旋转调节带来的结构磨损，延长产品的实际使用寿命，臂体的镂空设计并非单纯为了减重，同时也能作为线缆排布的辅助通道，部分较细的线材可直接从镂空位置穿过，进一步优化走线的整洁度。挂载端的快拆结构设计，可实现显示器的快速安装与拆卸，后期维护更换屏幕时，无需拆卸整个支撑臂的固定结构，只需按下快拆卡扣即可取下屏幕，大幅降低后期维护的操作难度。
