八足仿生蜘蛛行走机器人结构设计

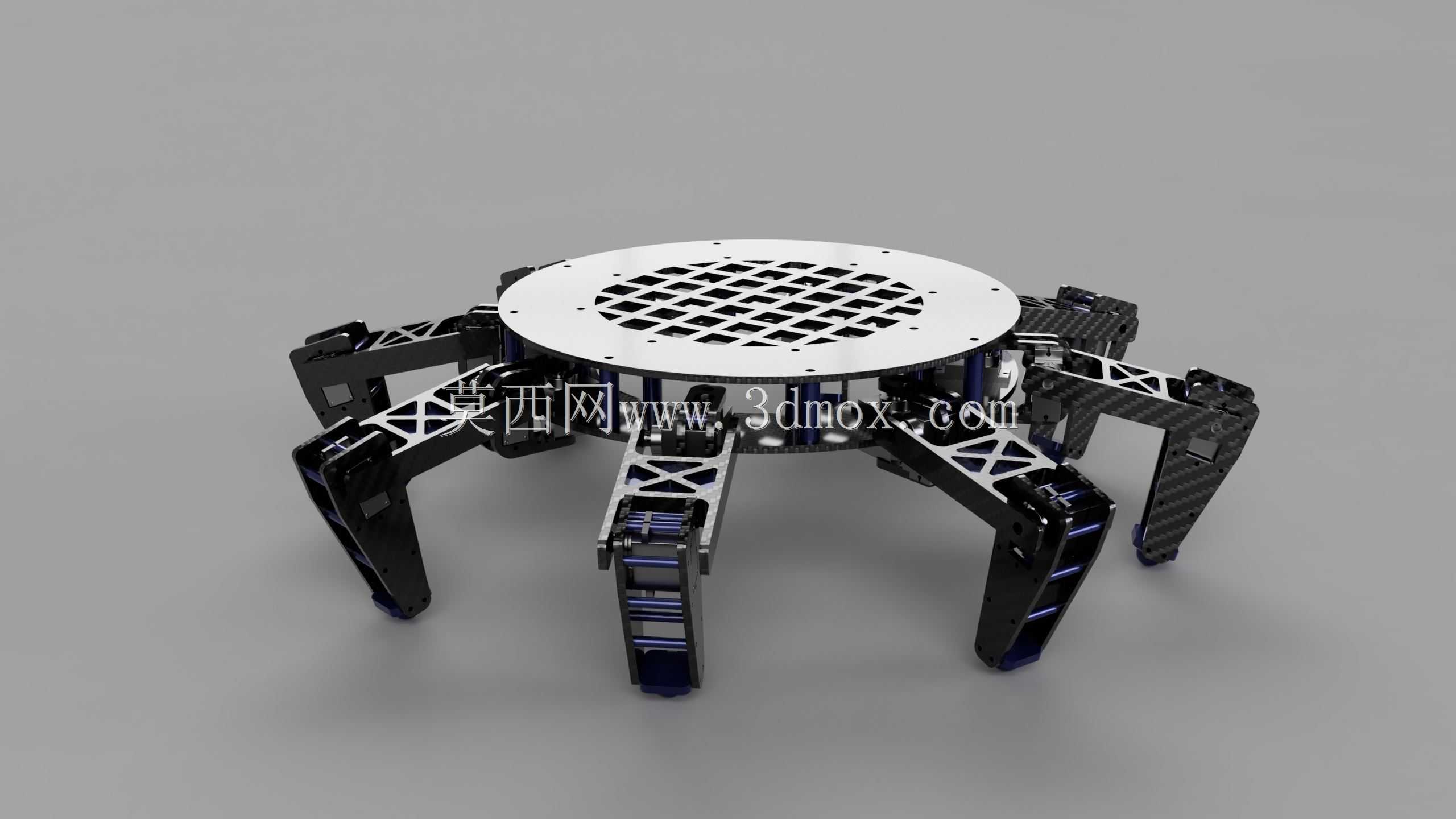

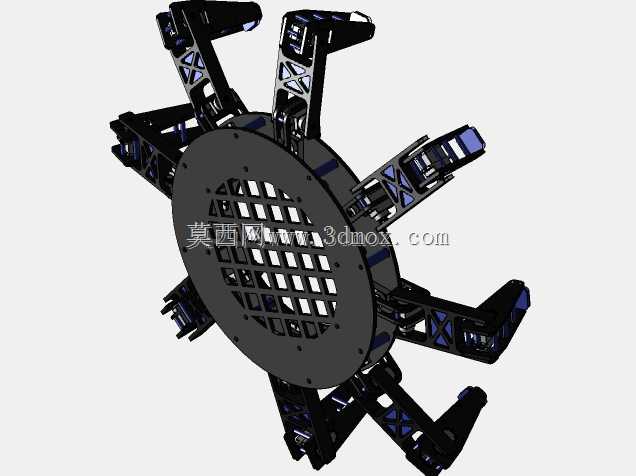

　　这款八足仿生行走机构的设计，核心参考了蛛形纲生物的运动逻辑，在复杂非结构化地形的通行场景中具备独特优势，相比轮式、履带式移动方案，足式结构可以跨越障碍、攀爬台阶、在凹凸不平的碎石或管道表面稳定移动，适配工业巡检、灾害救援、狭小空间探测等多种作业场景。单条腿部设置三个转动自由度，全部采用伺服元件作为动力输出，三个关节分别对应根节摆动、股节俯仰、胫节俯仰，完全复刻生物腿部的运动范围，可实现单腿独立的抬升、前伸、落地、支撑整套动作循环，八条腿采用分组交替的步态规划逻辑，运动过程中始终保证至少四条腿处于支撑状态，整机重心波动控制在极小范围内，移动时不会出现明显的俯仰或侧倾晃动。上部承载平台采用圆形镂空设计，一方面大幅降低上部结构的自重，

　　减少腿部驱动的负载压力，另一方面镂空网格结构可以方便上层搭载的探测模块、控制板、电池等组件的走线与固定安装，平台边缘预留了均匀分布的安装孔位，可根据不同作业需求加装视觉摄像头、气体传感器、机械拾取爪等功能附件，不需要额外改动主体支撑结构。腿部结构件采用镂空桁架式设计，在保证结构刚度、满足承载强度要求的前提下，尽可能削减非受力区域的材料厚度，降低运动部件的转动惯量，让伺服驱动的动态响应速度更快，动作启停更精准，腿部末端做了防滑接触面处理，在光滑金属面、瓷砖面等低摩擦系数地面也能获得足够的抓地力，避免行走时出现打滑侧移。设计过程中对每条腿的运动干涉做了完整的运动学仿真验证，所有关节在全行程摆动过程中，相邻腿部、

　　腿部与上部平台之间都不会出现结构碰撞，步态规划预留了足够的安全余量，即使单腿出现小幅动作偏差，也不会触发结构卡滞。整机的安装边界以中心圆形平台为基准，所有腿部完全收拢时的外接圆直径小于平台直径的1.8倍，完全伸展状态下的支撑跨距可达到平台直径的3倍，既可以在收拢状态下穿过狭窄的管道入口，也能在展开状态下获得足够的支撑稳定性，适配不同宽度的通行空间。关节处的转动副采用标准轴承配合定位轴的结构，长时间往复转动也不会出现明显的间隙晃动，传动精度保持性好，所有走线都沿腿部结构的内侧凹槽布置，运动过程中线缆不会与外部环境剐蹭，也不会被关节夹损。在工业场景应用中，这类足式机构可以替代人工进入狭窄的设备夹层、管道内部完成巡检作业，

　　在灾害救援场景中可以穿过废墟缝隙进入被困人员区域完成探测，相比多旋翼无人机，它可以在地面长时间停留作业，不受气流干扰，也不会因为螺旋桨剐蹭到障碍物出现坠机风险；相比履带式机器人，它的越障高度可以达到自身腿长的三分之二，能轻松跨过高于自身底盘高度的障碍物，不会被碎石、线缆等杂物卡滞履带。设计时对整机的重心位置做了优化，将重量较大的电池、控制主板都布置在中心平台的最低位置，进一步提升静态稳定性与动态行走时的抗倾覆能力，即使在30度以内的倾斜坡面行走，也能通过腿部姿态调整保持整机水平，不会出现侧翻。每条腿的三个伺服驱动都采用独立的控制信号链路，单腿故障时可以单独拆卸更换，不需要拆解整机结构，后期维护便捷，腿部结构的连接孔位采用标准化尺寸设计，可根据负载需求更换不同扭矩等级的伺服元件，适配不同重量的上层搭载设备。
