拜亚动力DT990Pro头戴监听耳机结构建模

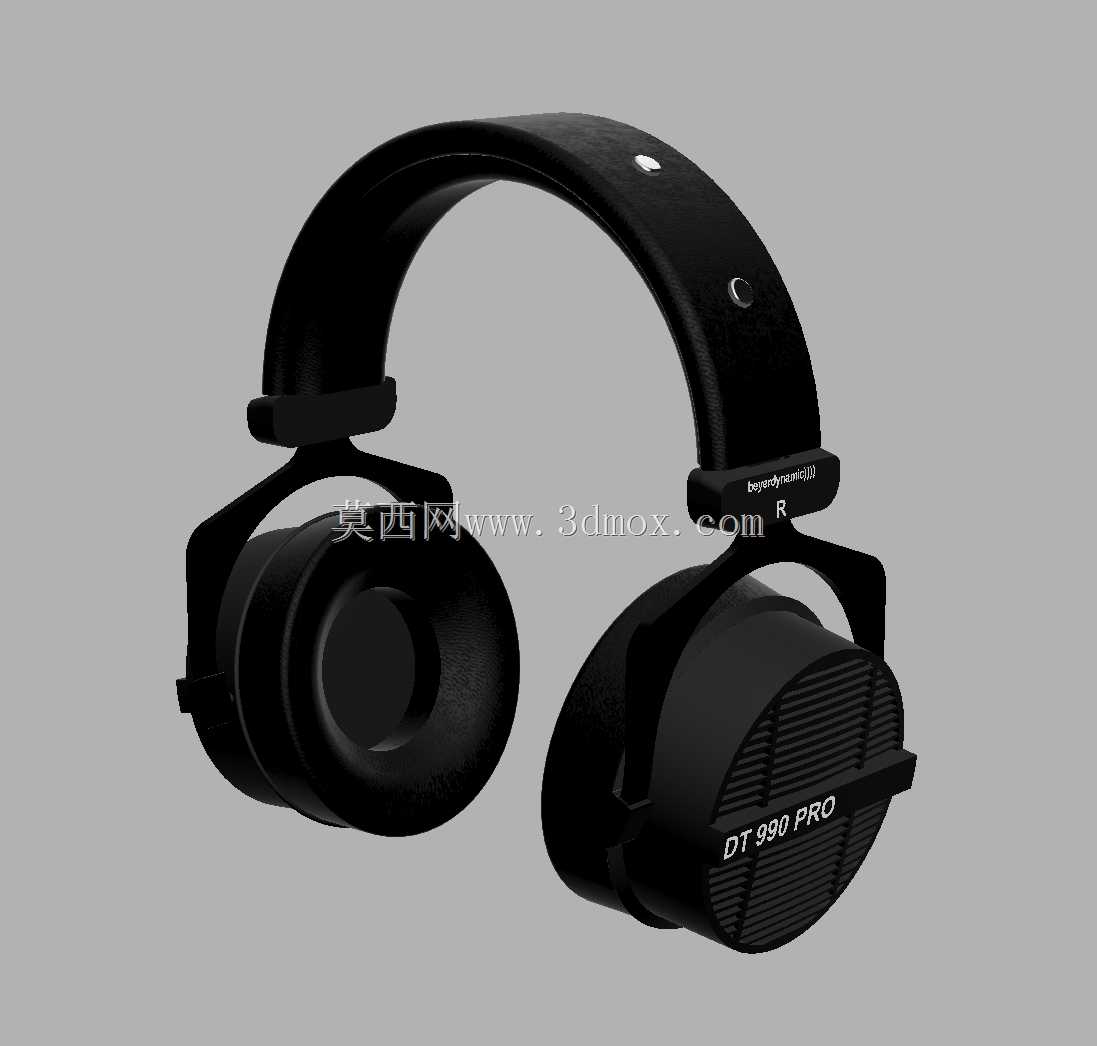

　　这款头戴式监听耳机的三维结构建模，完全围绕专业音频监听场景的实际使用需求展开，覆盖录音棚混音、后期音频制作、专业声学鉴赏等核心使用场景，建模过程中优先还原产品实际使用中的结构逻辑，而非单纯复刻外观曲面。从结构设计思路来看，头梁部分采用自适应弧度的刚性框架搭配柔性缓冲垫层，框架上预留的多档位调节卡位，可适配不同头围尺寸的佩戴需求，调节行程覆盖常规成人头围尺寸区间，头梁与耳罩的连接转轴采用多自由度铰接结构，可实现水平方向15度、垂直方向20度的角度偏转，保证耳罩能够完全贴合不同耳廓形态的用户面部，减少佩戴时的局部压应力，长时间使用也不会产生明显的不适感。耳罩部分采用封闭式声学腔体设计，腔体外壳为高强度工程塑料材质，

　　内部预留了驱动单元安装位、声学阻尼材料铺设空间以及走线槽位，耳罩外侧的格栅结构并非装饰件，建模时还原了其透声率对应的开孔排布逻辑，可平衡腔体内外气压，减少低频段的声染色问题，保证监听场景下声音还原的准确性。从安装边界与尺寸控制来看，整体模型的头梁展开最大宽度为185mm，耳罩中心间距调节范围在120mm到165mm之间，单侧耳罩的外形尺寸为105mm90mm42mm，腔体内部预留的驱动单元安装直径为45mm，可适配同规格的动圈驱动单元替换，铰接位置的转轴直径为4mm，与头梁框架的配合公差控制在0.1mm，既保证转动时的阻尼感，又不会出现结构松垮的问题。建模过程中对所有配合面都做了装配干涉检查，头梁调节卡位的锁止结构采用弹性凸点设计，

　　凸点高度为0.8mm，卡位凹槽深度为1mm，切换档位时的反馈力度清晰，不会出现档位滑脱的问题。耳罩与连接支架的固定位置采用隐藏式卡扣结构，卡扣的扣合量为1.2mm，无需额外螺丝即可实现耳罩垫的快速拆卸更换，方便后期维护替换耳罩缓冲垫。从功能特性的还原来看，整个结构没有多余的装饰性特征，所有曲面和结构特征都服务于佩戴舒适度与声学性能，头梁内侧的缓冲垫层建模时预留了3mm的压缩变形空间，模拟柔性海绵材质的实际佩戴形变，耳罩的环形密封垫采用倾斜截面设计，贴合面部的一侧做了弧度过渡，可更好地贴合颧骨与耳侧的面部轮廓，提升被动隔音效果，在嘈杂环境下使用时可降低15-20dB的环境噪声，满足专业监听场景下的低干扰需求。

　　走线结构全部隐藏在头梁框架与连接支架的内部空腔中，线缆出口位置做了圆角过渡的防折结构，避免线缆反复弯折出现线芯断裂的问题，出线位置的线卡固定结构可承受50N的拉拽力而不出现线缆松脱。整个模型的结构拆分完全按照实际产品的装配逻辑划分零件，每个零件的壁厚都按照注塑成型的工艺要求做了统一控制，主体结构件壁厚保持在2mm，卡扣、转轴等受力位置局部加厚到2.8mm，避免注塑生产时出现缩痕、翘曲等工艺缺陷，同时也保证了结构件的整体强度，正常佩戴跌落1.2米高度不会出现结构断裂的问题。
