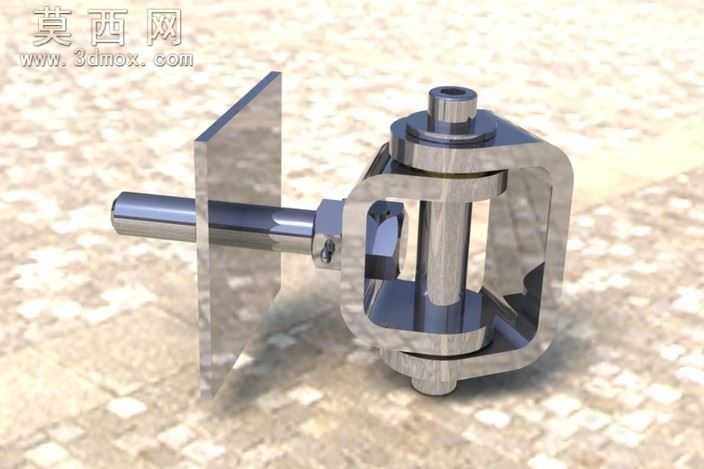

重型不锈钢工业铰链结构三维设计

本作品为重型不锈钢工业铰链的三维参数化建模设计，整体采用SolidWorks完成全参数化特征建模，建模过程严格遵循机械加工工艺逻辑，从基础的草图绘制出发，通过拉伸、旋转、切除、倒角、圆角等基础特征完成各个零件的独立建模，再通过标准配合完成整体装配，确保各转动部件的同轴度、配合间隙符合实际工业使用要求，可直接用于工程出图、运动仿真以及后续的加工生产参考。模型整体采用304不锈钢材质设定，渲染阶段针对不锈钢材质做了精细化调整，通过设置合适的反射率、粗糙度、环境贴图参数，还原了不锈钢金属表面的哑光金属质感，同时对销轴、安装翼板、铰接框架等不同受力部位做了结构强化设计：铰接主体采用一体式框架结构，避免焊接带来的应力集中问题，销轴采用贯穿式设计搭配端部限位结构，保证大载荷下的结构稳定性，安装翼板预留标准安装孔位，可适配常规工业门、重型设备舱门的安装尺寸要求。设计过程中重点考量了铰链的转动顺滑度与承重能力，铰接部位预留了合理的转动间隙，既保证转动过程无卡滞，又避免间隙过大带来的晃动问题，整体结构无冗余设计，所有圆角、倒角特征均符合金属切削加工的工艺要求，不存在无法加工的尖锐内角或者薄壁脆弱结构。渲染输出阶段采用写实环境光设置，通过地面漫反射、环境HDRI光照模拟真实的车间光照环境，让金属材质的反光、明暗过渡自然真实，清晰展现铰链的整体结构、装配关系与细节特征，模型各零件可单独导出用于工程图生成、BOM表制作，也可直接导入装配体用于大型设备的整体布局设计，适配工业设备、特种门窗、重型柜体等多种场景的使用需求，整体建模精度高，特征树清晰可编辑，可根据实际使用需求调整安装孔距、整体尺寸、板材厚度等参数，快速衍生出不同载荷等级的同系列铰链产品。
