六面体构型对地观测航天器结构设计

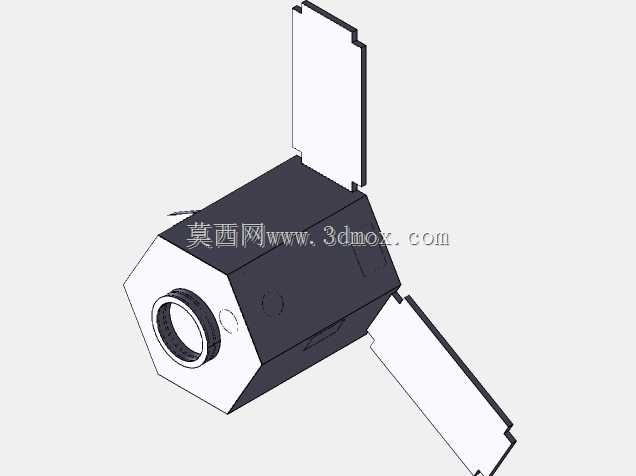

　　从在轨应用场景来看，这类对地观测航天器主要运行于太阳同步轨道与低地球轨道区间，核心用途是通过搭载的光学遥感载荷完成地表多光谱成像、地表资源普查、灾害区域动态监测、大气参数反演等任务，部分同构型平台也可搭载通信转发载荷实现区域窄带通信中继功能。不同于大吨位平台的多舱段拼接构型，本次设计采用正六棱柱主承力舱体作为核心结构，这种构型的优势在于舱段内部设备布局的空间利用率更高，六个平面侧壁可直接作为设备安装基准面，省去了额外的安装支架转接结构，能有效压缩整星结构重量占比。

　　主舱体前端预留的圆形通舱接口是光学载荷的安装窗口，设计时需要考虑镜头通光路径无遮挡，同时窗口周边的安装法兰平面度需要控制在0.05mm以内，避免光学载荷安装后出现光轴偏移。舱体侧壁的小型圆形开孔是星上传感器的探测窗口，分别对应太阳敏感器、地球敏感器的安装位，开孔位置需要避开内部线缆走向与结构加强筋，同时保证传感器视场范围内无太阳翼、天线等突出部件遮挡。

　　两侧展开式太阳翼采用单板铰接安装方案，与舱体连接的铰链位置设置在六棱柱的相邻棱边处，收拢状态下太阳翼板面完全贴合舱体外壁，不会超出运载火箭整流罩的包络边界；入轨后铰链处的释放机构解锁，太阳翼展开至与舱体轴线呈固定夹角，保证在轨运行过程中太阳翼板面可始终朝向太阳方向，最大化光伏转换效率。太阳翼基板采用蜂窝夹层结构设计，表层粘贴太阳能电池片，基板边缘设置的凸起结构是收拢状态的限位卡舌，与舱体上对应的卡槽配合，可承受发射阶段的过载与振动载荷，避免太阳翼在整流罩内出现窜动。

　　结构设计过程中，主承力舱体采用框架与蒙皮一体化的设计思路，内部设置十字形承力隔板，将舱内空间划分为四个独立的设备安装舱段，分别布置姿控飞轮、星载计算机、电源控制器、蓄电池组等核心设备，每个舱段的安装面都预设了标准的螺孔安装矩阵，可适配不同规格的星上设备安装需求，同时隔板本身也作为主承力结构的一部分，可将发射阶段的轴向过载均匀传递到舱体底部的对接环上。底部对接环采用标准的星箭对接接口尺寸，可适配主流小型运载火箭的搭载接口，对接面的粗糙度与平面度都按照航天行业标准控制，保证星箭连接的可靠性。

　　考虑到在轨运行的热控需求，舱体外壁除太阳翼安装位与传感器窗口外，其余区域都预留了多层隔热材料的粘贴位，光学窗口周边设置了独立的热控加热片安装槽，避免镜头部位出现温度过低导致的结雾或形变问题。太阳翼与舱体连接的铰链处设置了线缆过孔，太阳翼产生的电能通过穿舱线缆输送到舱内的电源控制器，过孔处采用密封接插件设计，避免舱内气体泄漏同时屏蔽空间电磁干扰。

　　在安装边界控制上，整星收拢状态下的最大包络尺寸控制在小型运载火箭的搭载舱允许范围内，太阳翼展开后的最大跨度不会遮挡星上天线的通信视场，同时整星的质心位置严格控制在星箭对接面的中心轴线上，偏差量不超过5mm，避免入轨分离时出现初始姿态偏差过大的问题，减少姿控系统的初始调姿燃料消耗。舱体上所有突出部件的高度都不超过允许的包络范围，包括传感器探头、天线安装座等部件，都做了倒角处理，避免发射过程中与整流罩内壁发生剐蹭。
