小型螺旋桨固定翼无人飞行器结构设计

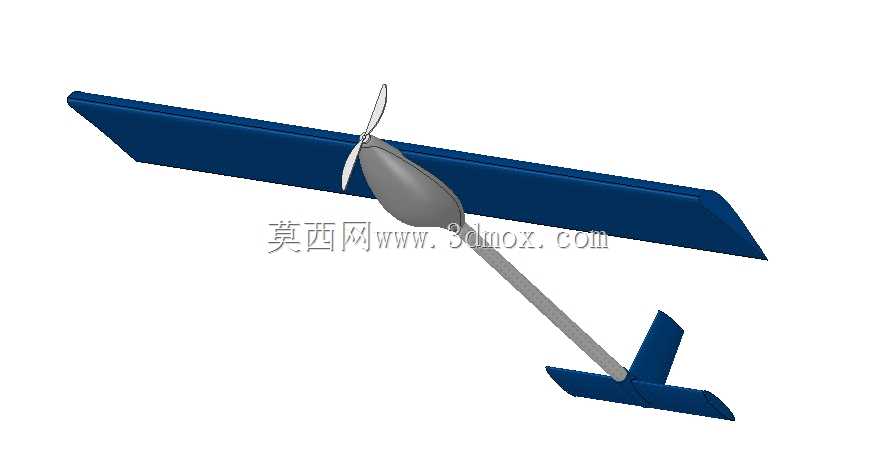

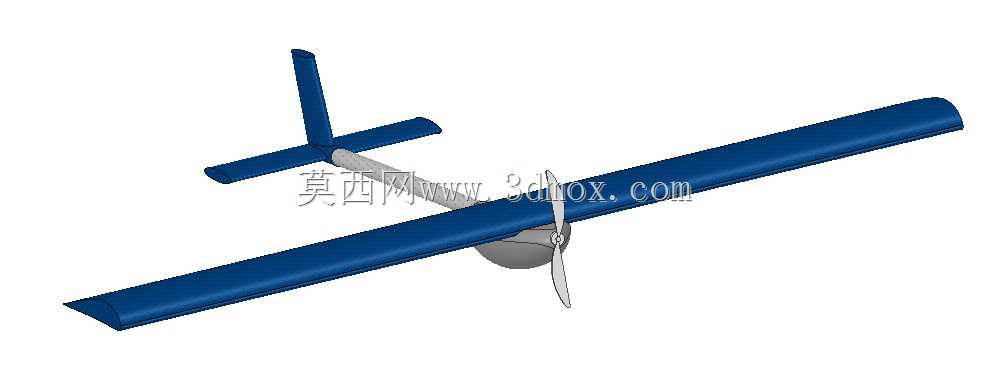

　　这款小型固定翼飞行器的结构设计，核心围绕低空低速场景下的飞行稳定性与轻量化需求展开，整体采用上单翼布局搭配前置拉力螺旋桨、常规尾翼的气动构型，适配航模飞行教学、低空航拍验证、小型机载设备搭载测试等实际应用场景。从功能特性来看，前置螺旋桨直接驱动的动力布局，能让拉力线与机身中轴线保持高度重合，减少动力输出时的附加俯仰力矩，降低飞控系统的配平难度；平直翼的翼型选择兼顾了低速升力系数与结构易加工性，机翼整体采用等弦长设计，翼展与机身长度的比例控制在1.8:1左右，既保证了足够的滑翔比，也不会因为翼展过大导致运输、存放时的空间占用过高。机身主体采用流线型纺锤截面设计，从机头电机安装位向后平滑过渡至尾翼连接杆，

　　最大截面位置设置在机翼安装点前方15%机身长度处，契合低速飞行时的气动压力分布规律，减少飞行过程中的压差阻力；尾翼部分采用垂直尾翼加水平尾翼的常规构型，垂尾高度与平尾展长的比例经过配平计算，能保证飞行时的航向稳定性与俯仰操纵灵敏度，尾撑杆采用细长圆截面结构，在保证结构刚度的前提下尽可能降低结构重量，同时将尾翼的操纵力臂拉长，减少舵面偏转所需的操纵力矩，适配小型舵机的输出扭矩范围。设计过程中优先考虑了零部件的模块化拆分逻辑，机翼与机身、尾撑杆与机身、螺旋桨与电机输出轴均采用快拆式连接结构，不需要复杂工具就能完成整机的拆装与收纳，外场作业时能快速完成组装调试；各部件的安装边界都做了冗余设计，机翼安装位预留了±3mm的前后调节空间，

　　可根据实际搭载的设备重量调整重心位置，适配不同重量的电池、任务载荷搭载需求，重心允许的调节范围覆盖机翼平均气动弦长的25%-35%区间，能满足不同飞行场景下的静稳定度要求。结构强度方面，机翼主梁采用一体化成型的受力结构，翼尖位置做了切角处理，减少飞行时的翼尖涡流诱导阻力，同时能降低翼尖磕碰时的结构损坏概率；机头整流罩完全覆盖电机与电调的安装空间，既优化了机头位置的气动流畅度，也能对动力系统的电子元器件起到防护作用，避免飞行过程中气流夹带的杂物、雨滴直接冲击电子部件。整机的所有气动外形面都做了曲面连续性处理，机翼与机身的衔接位置、尾翼与尾撑杆的衔接位置都做了圆角过渡，避免出现直角突变导致的局部气流分离，提升小速度飞行、

　　大迎角姿态下的气流附着能力，降低失速风险。从实际使用的角度出发，这款结构设计不需要复杂的加工工艺就能完成样机制作，机翼、尾翼的平面结构可采用轻质板材切割成型，机身整流罩、机头罩可通过热压或3D打印方式制作，整体结构重量控制在合理区间，能匹配常用的小型航模动力系统，不需要定制特殊规格的零部件，后期维护更换配件的成本较低，既适合航空爱好者进行飞行验证，也可作为小型无人机研发阶段的气动验证平台，用于测试不同翼型、不同尾翼构型的飞行性能，或是搭载小型传感器完成短距离的低空数据采集任务。
