3D打印机X轴移动承载安装板结构设计

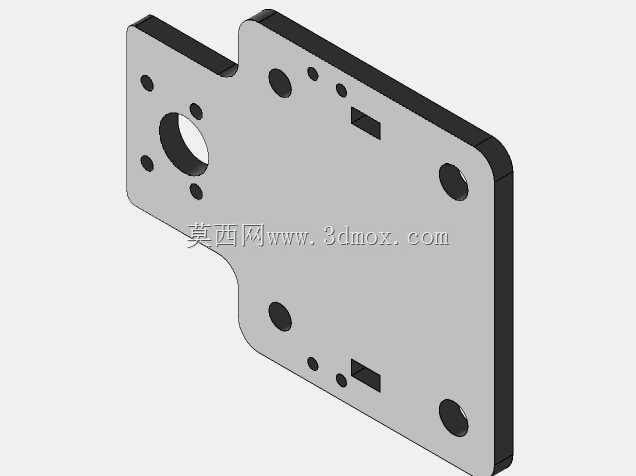

这款安装板是桌面级FDM 3D打印机X轴运动系统的核心承载构件，主要应用于TEVO Tarantula系列桌面3D打印设备的挤出组件安装场景，承担着连接X轴传动机构与打印挤出头组件的关键作用，是保障打印头沿X向平稳移动、实现精准打印定位的基础结构件。在实际打印作业过程中，该构件需要承载挤出电机、加热喷头、散热风扇以及送料机构的整体重量，同时跟随X轴同步带做高频往复直线运动，因此其结构刚性、安装定位精度直接决定了打印过程中喷头的运行稳定性，对最终打印成品的层纹一致性、尺寸精度有着直接影响。从设计思路来看，这款安装板采用一体化平板式结构设计，整体轮廓根据设备X轴的安装空间做了异形裁切，在保证结构强度的前提下尽可能缩减了不必要的结构冗余，有效降低了运动部件的整体重量，减少X轴传动时的惯性负载，提升高速打印时的启停响应速度。板件上分布的多组不同孔径的安装孔位，分别对应X轴直线轴承的固定位、挤出组件的安装位、同步带的锁紧固定位、限位开关的触发位以及走线固定位，所有孔位的位置公差都经过精准匹配，能够实现各组件的无干涉快速装配，避免后期安装时出现对位偏差导致的运动卡顿问题。板体边缘做了倒角处理，既可以避免安装过程中划伤操作人员或线材，也能减少运动过程中与周边机架部件的剐蹭风险。从安装边界来看，该板件的整体厚度适配常规3D打印机X轴滑座的安装间隙，两侧的大孔径安装位与X轴光轴的直线轴承尺寸完全匹配，安装后板件与光轴保持垂直状态，不会出现倾斜偏摆；中部的大尺寸镂空孔位用于穿过挤出头的散热结构，预留的间隙能够保证喷头在高低温工作状态下都不会与板件发生接触，避免热量传导至板件影响其他电子元件的正常工作；侧边的矩形槽位用于同步带的压片固定，能够保证同步带的张紧力均匀传递，避免运动过程中出现皮带打滑、丢步的问题。在实际使用场景中，这款安装板可以适配同系列不同规格的挤出组件升级，用户更换近程或远程挤出结构时，无需重新加工安装板，仅需对应孔位固定即可完成改装，具备较好的改装兼容性。板件的结构设计充分考虑了桌面3D打印机的日常维护需求，所有固定螺丝的安装位都预留了足够的操作空间，后期更换轴承、调整皮带张紧度时无需完全拆解整个X轴组件，大幅降低了设备的维护难度。
