轮式移动机器人承载底盘基座结构设计

项目分类:工业机器人 发布时间:2022-07-14 ID:683713
  • 轮式移动机器人承载底盘基座结构设计
  • 轮式移动机器人承载底盘基座结构设计

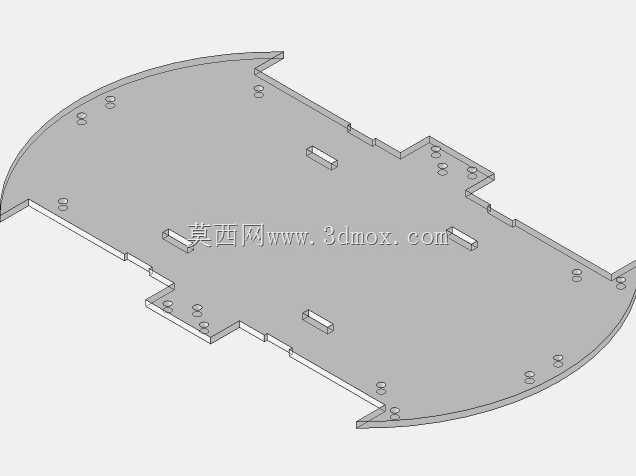

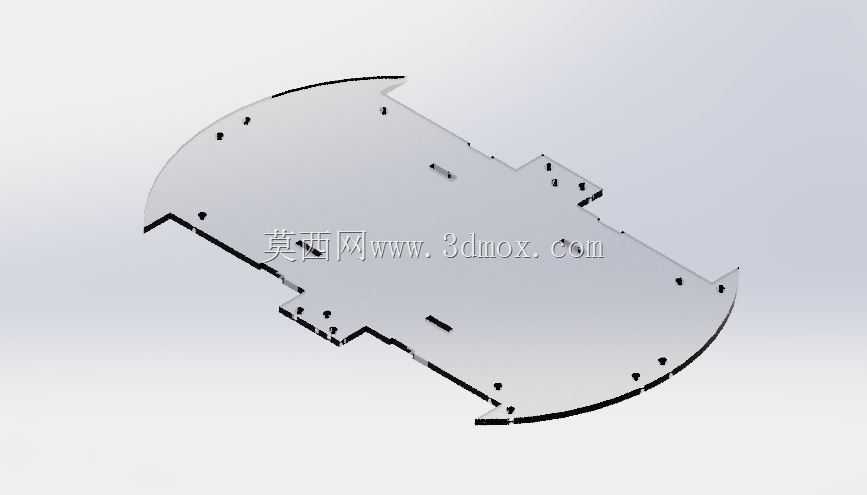

  这款轮式移动机器人的底盘基座,是小型巡检、教学演示类移动机器人的核心承载结构件,日常应用场景覆盖高校机器人教学实训平台搭建、室内仓储小件物料转运机器人底盘改装、展厅导览服务机器人底层承载结构等领域,作为整个移动机器人的安装基准,所有上层功能模块、行走驱动组件、供电单元都要依托这个基座完成定位装配。从结构设计逻辑来看,整个基座采用一体化平板式构型,前端做圆弧收边处理,一方面是缩小整机转弯时的轮廓干涉半径,在狭窄通道穿行时不会因为直角边剐蹭周边障碍物,另一方面圆弧轮廓也能降低移动过程中边角磕碰造成的结构变形概率,适配室内平整铺装路面的行走需求。基座上预留的多组安装孔位,按照模块化装配思路排布:靠近圆弧端的两组对称孔位用于固定从动万向轮,

  中部偏后的四组孔位对应驱动轮的减速电机安装位,孔位间距严格匹配常用37mm直径直流减速电机的安装孔距,不需要额外做转接板就能直接固定驱动组件,减少装配层级带来的累计误差。基座中部的零散孔位,分别对应电池仓固定、主控板安装立柱、上层传感器支架的连接点位,所有孔位都做了沉头处理,装配后螺丝端面不会突出基座平面,避免凸起的螺丝头刮蹭地面或者干涉上层模块的平放安装。在安装边界的把控上,基座整体轮廓宽度控制在150mm以内,长度不超过220mm,属于小型移动机器人的常规尺寸区间,边缘预留的缺口结构是为走线设计的过线位,驱动电机的供电线、传感器的信号线可以直接从缺口处排布到基座上方的主控区域,不需要额外在板件上开孔穿线,降低加工时的工序复杂度,

  同时也能避免走线突出板件边缘被行走轮卷入。基座的厚度选型适配1.5mm到2mm的冷轧钢板或者亚克力板材加工,既能够保证承载3kg以内上层负载时的结构刚度,不会因为负载过重出现中部下凹变形,也不会因为板件过厚增加整机自重,缩短电池续航时长。设计时特意将驱动轮的安装位做了下沉式的缺口处理,让驱动轮的安装高度可以根据实际轮径做微调,适配60mm到80mm直径的橡胶驱动轮,装配后驱动轮的触地面和基座下平面保持5mm左右的安全间隙,行走过程中不会出现基座底面剐蹭地面的问题,同时万向轮的安装高度和驱动轮匹配后,能保证整个基座处于水平状态,避免上层安装的激光雷达、视觉传感器出现倾斜角度偏差,影响导航定位精度。

  不同于市面上常见的双层叠装式机器人底盘,这款单板式基座把所有安装点位都集成在同一块板件上,加工时只需要一次激光切割或者数控铣削就能完成所有轮廓和孔位的加工,不需要做二次拼接焊接,加工成本更低,装配时的对位难度也更小,对于入门级机器人开发者来说,不需要复杂的工装辅助就能完成整机组装。基座上预留的长条形调节孔位,是为电池安装位置调整设计的,可以根据选用的电池重量前后调整固定位置,方便配平整机重心,让两个驱动轮的接地压力保持一致,避免行走时出现单侧打滑、走偏的问题。在实际使用场景中,这类单板结构的基座维护便捷性很高,如果某个安装孔位出现滑牙,只需要在对应位置重新攻丝或者压入铆螺母就能修复,不需要更换整个底盘结构,日常检修时拆开上层模块就能直接触达所有接线点位,不用逐层拆解叠装的板件,大幅降低后期维护的时间成本。针对教学场景的使用需求,基座上额外预留的冗余孔位,可以方便学生自主加装机械臂、载物平台、额外传感器等拓展模块,不需要在原有板件上重新钻孔破坏结构强度,适配课程设计、创新竞赛中的二次改装需求。
