空调制冷用风冷式冷凝器装配结构

　　该装配结构属于蒸汽压缩式制冷循环的核心换热部件，主要应用于中小型商用空调、分体式家用空调外机、小型冷库制冷机组、工业冷水机等风冷散热场景，承担将制冷压缩机排出的高温高压气态制冷剂的热量传递至流经翅片的空气，使制冷剂冷凝为中温高压液态的核心功能，是制冷系统完成相变换热、保障循环效率的关键组成部分。

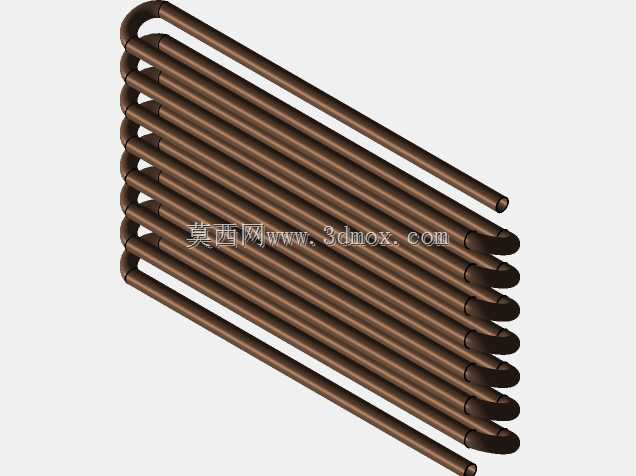

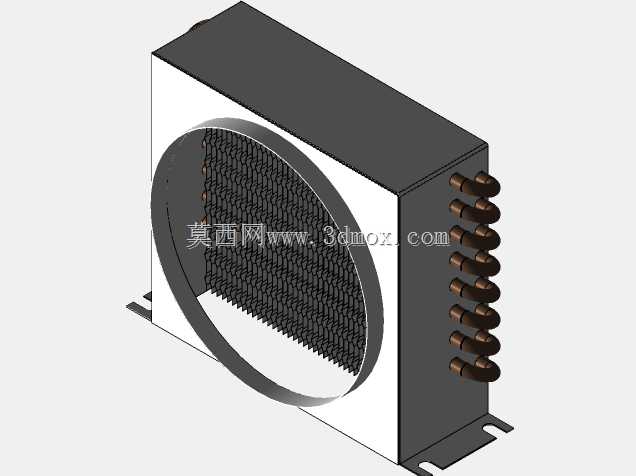

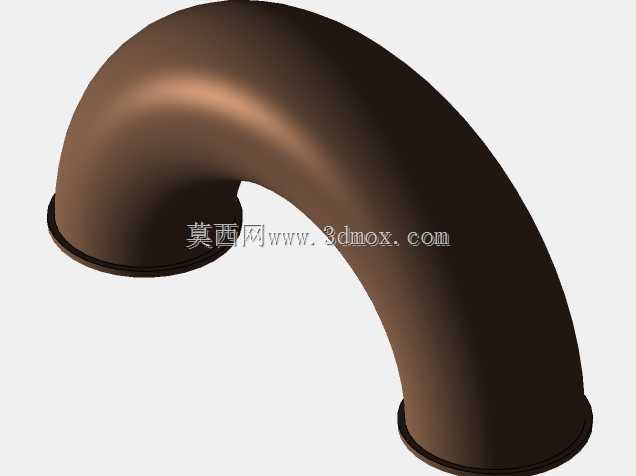

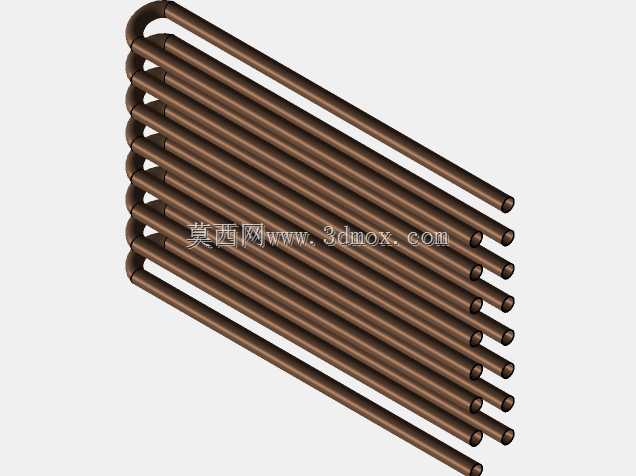

　　从结构设计逻辑来看，该冷凝器采用铜管套铝翅片的经典风冷换热结构，侧置的多回程铜制盘管沿箱体侧边垂直排布，通过U型弯头完成单路制冷剂的多流程折返，延长制冷剂在换热通道内的停留时长，保证气态制冷剂能够充分释放潜热完成相变；盘管外侧紧密嵌套的铝制平直翅片通过机械胀管工艺与铜管外壁实现无间隙贴合，大幅拓展空气侧的换热面积，降低空气与换热管壁之间的接触热阻，适配轴流风机直吹的轴向进风场景，正面预留的大尺寸圆形安装边界可直接匹配常规轴流风轮的安装尺寸，风机运行时形成的轴向气流可垂直穿过翅片间隙，带走翅片与铜管表面的热量，完成与外界环境的热交换。

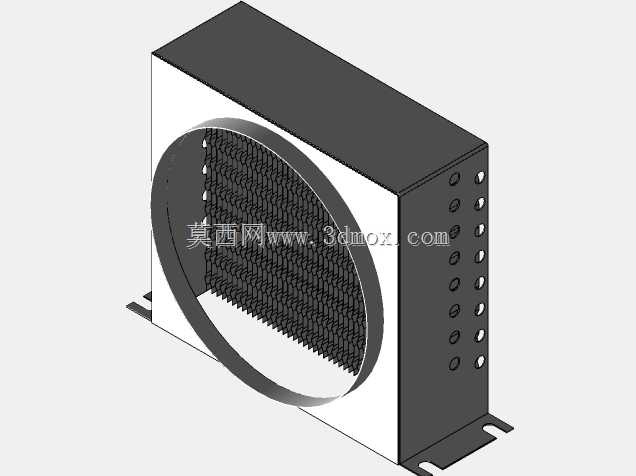

　　外部壳体采用镀锌钢板折弯成型的封闭式框体结构，顶部与侧边的封闭板件可引导气流全部穿过翅片区域，避免气流旁通导致换热效率下降；底部延伸出的两个带安装孔的固定支脚为整机安装提供定位基准，支脚的开孔尺寸与安装间距适配常规空调外机、制冷机组的底盘安装位，可直接通过螺栓完成刚性固定，安装时需预留足够的背部与侧边通风间隙，保证进风侧无遮挡，避免换热气流短路。

　　在设计细节上，盘管的进出口接头设置于壳体侧上方，可直接与制冷系统的排气管、液管通过焊接或纳子连接，接头位置预留了足够的管路操作空间，方便现场安装时的管路接驳与保压操作；翅片间距经过匹配选型，既保证足够的换热面积，又避免在多尘环境下过快积灰堵塞风路，适配常规民用与商用场景的空气洁净度要求；整体装配结构将换热芯体、导风壳体、安装支脚整合为一体化总成，无需现场二次组装换热组件，可直接作为标准部件适配不同制冷量的风冷制冷系统，结构设计上充分考虑了批量生产的装配工艺性，铜管与翅片的配合公差、壳体折弯的尺寸精度都可通过常规工装夹具保证一致性，适合规模化量产。

　　从安装边界来看，该冷凝器的正面圆形法兰尺寸与对应风量的轴流风机完全匹配，安装时风机可直接固定在该圆形法兰位，风轮与翅片表面预留了安全间隙，避免运行时风轮剐蹭翅片；侧边盘管的突出尺寸控制在壳体厚度范围内，不会额外增加整机的宽度方向尺寸，底部支脚的高度预留了底盘走管与冷凝水排放的空间，适配制冷机组底盘的布局要求，整体尺寸紧凑，在保证换热面积满足对应制冷量需求的前提下，尽可能压缩了占用空间，适配中小型制冷设备的紧凑化布局需求。
