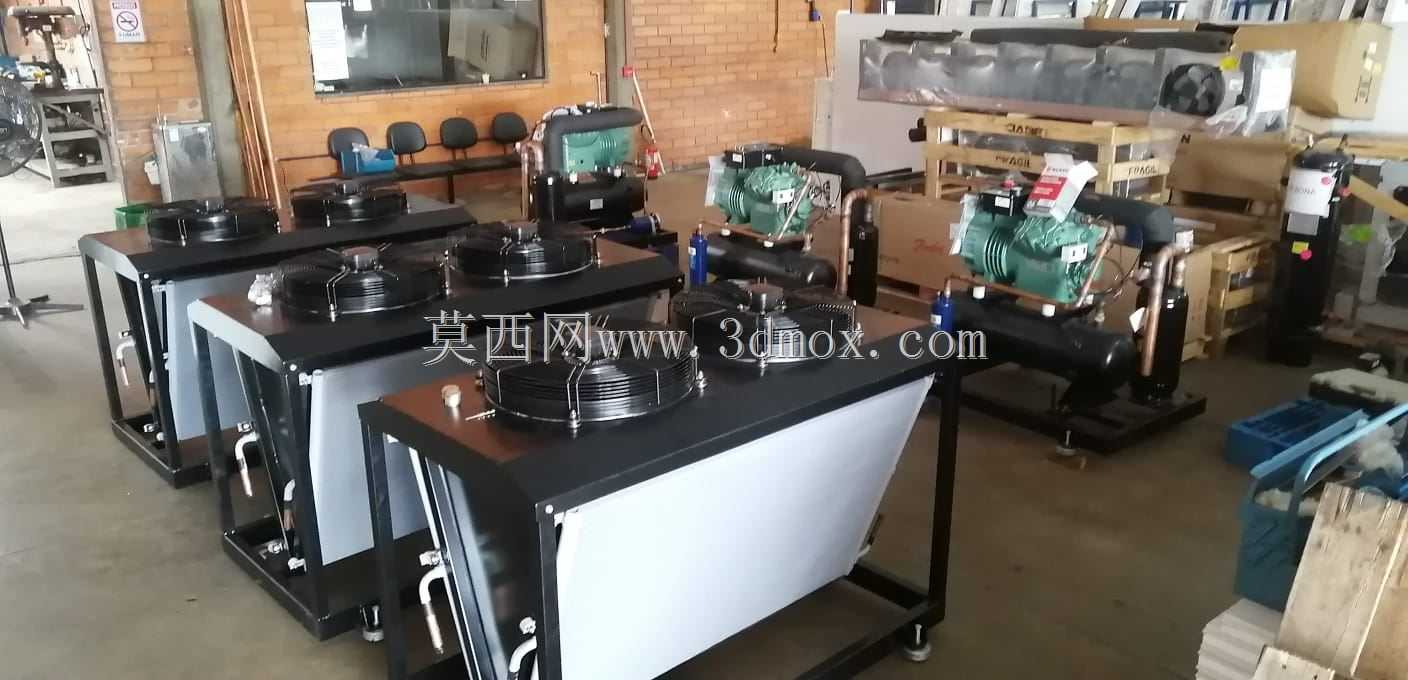

双轴流风冷V型冷凝换热机组

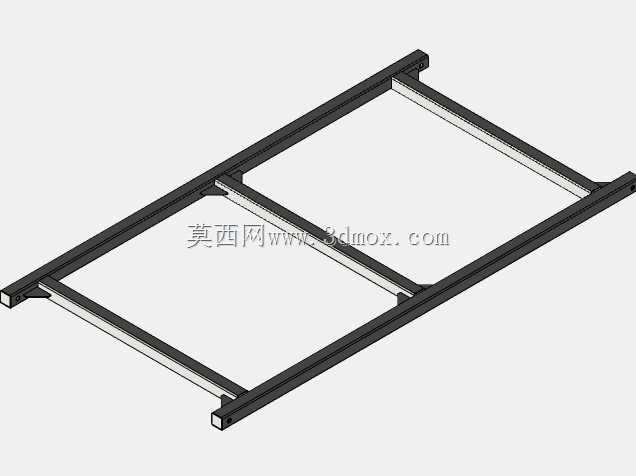

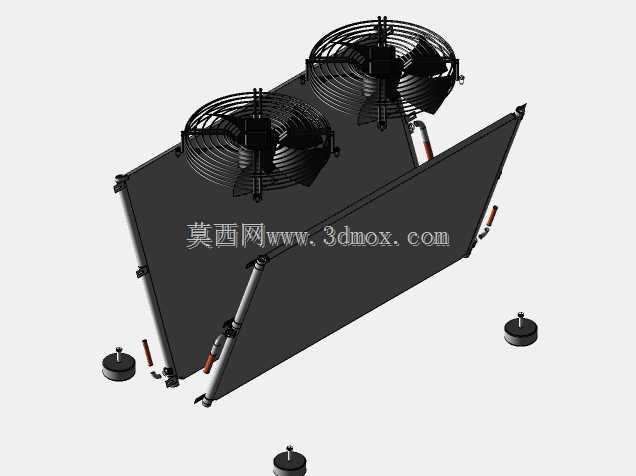

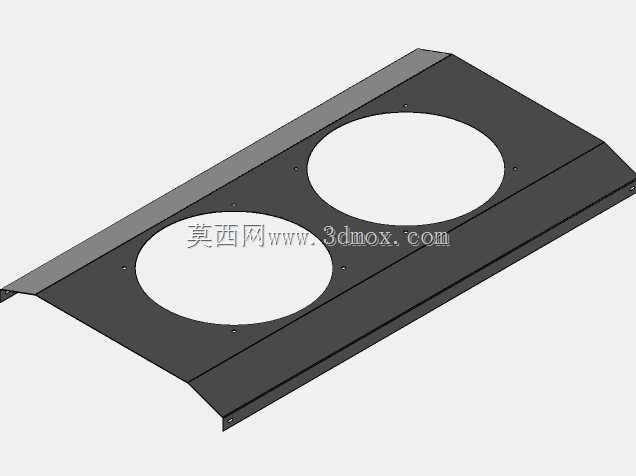

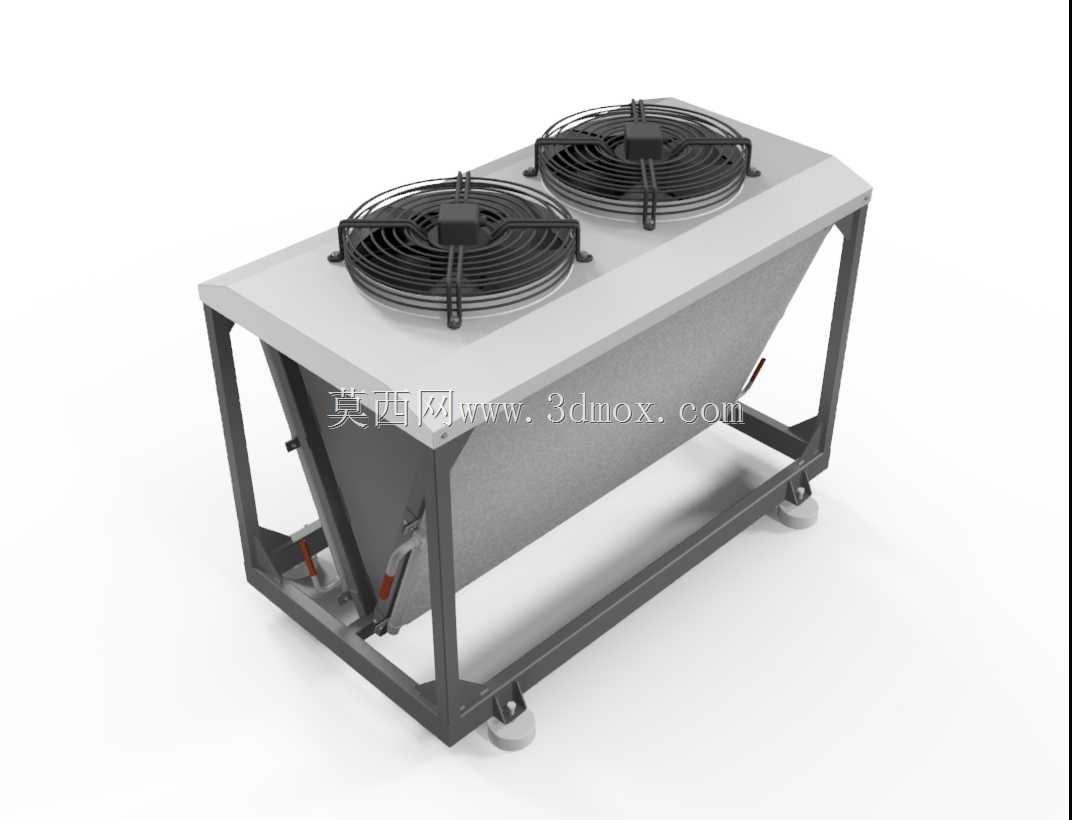

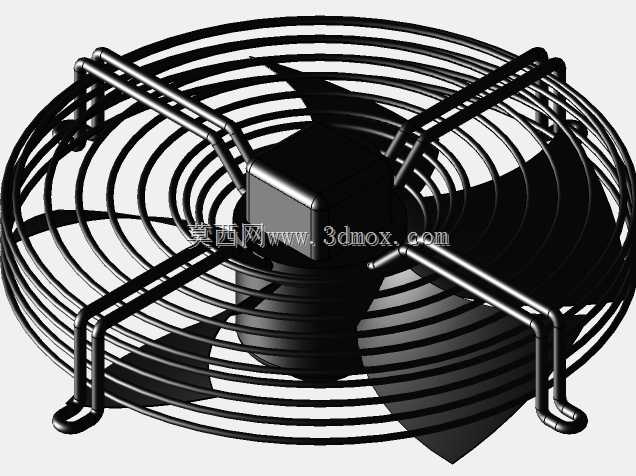

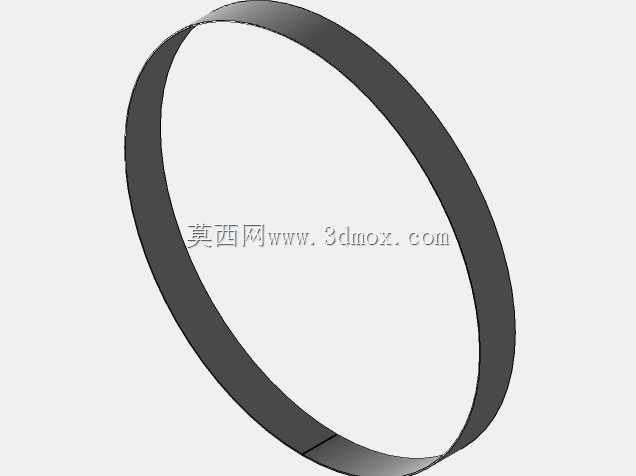

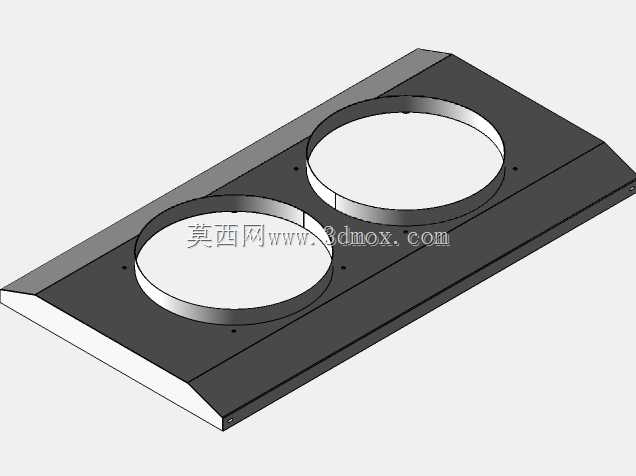

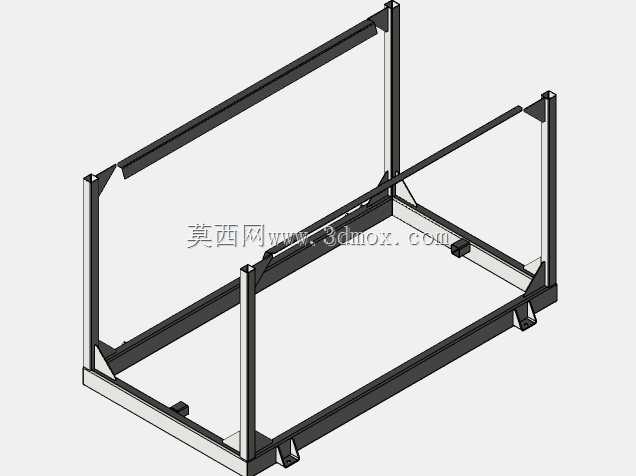

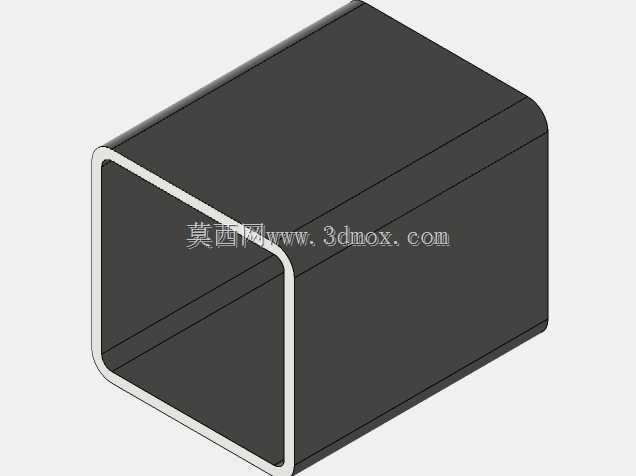

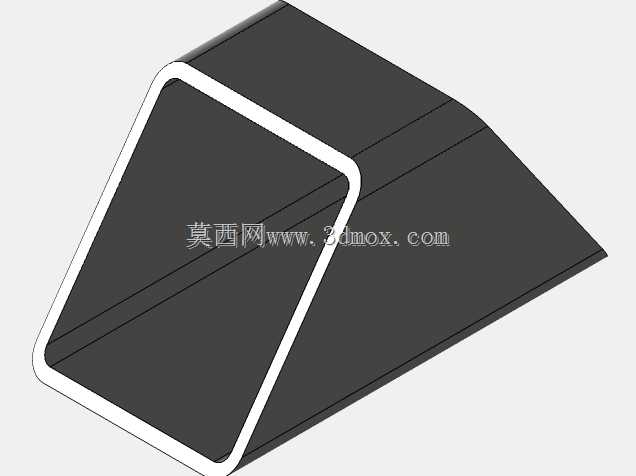

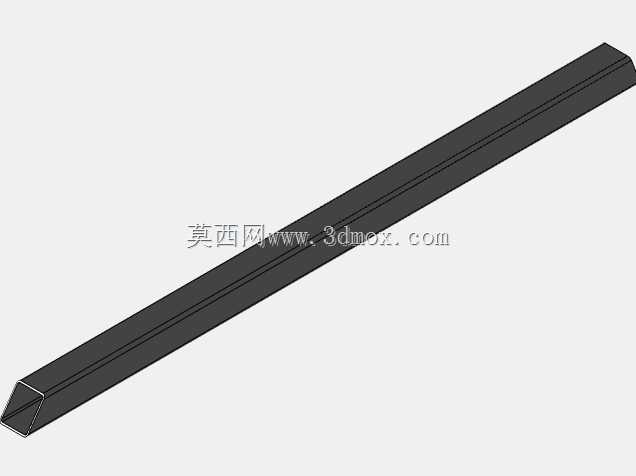

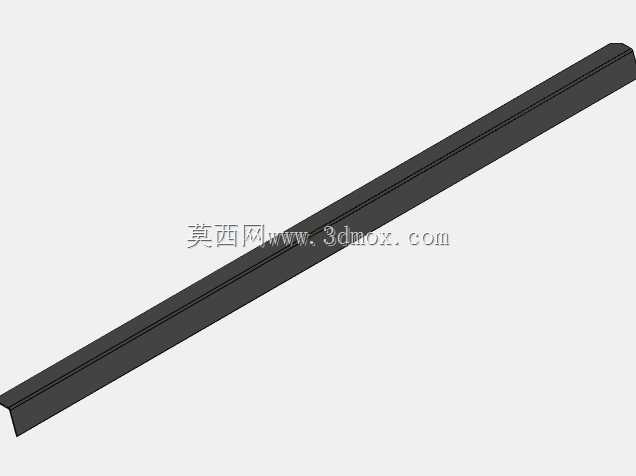

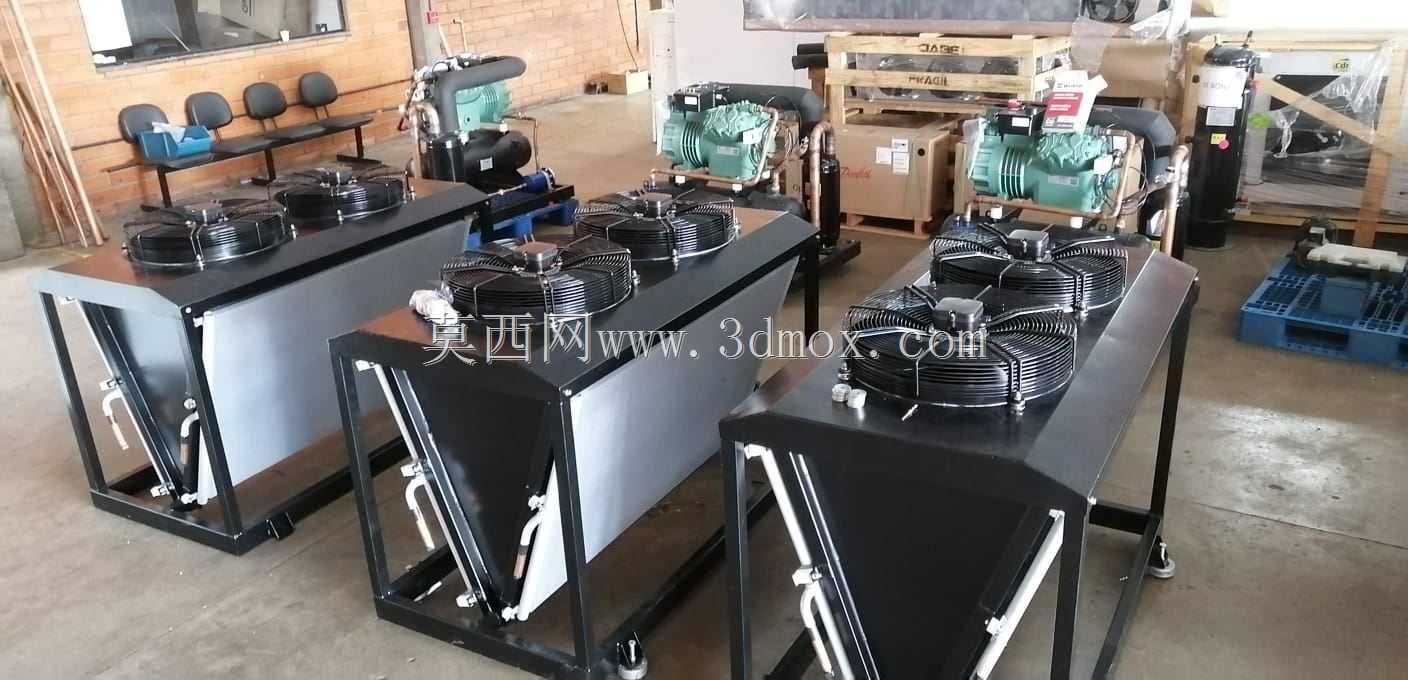

　　该模型呈现的是一套顶置双轴流风机的V型风冷冷凝换热设备，常见于中小型冷库、商超冷链、工业冷水机组及工艺冷却系统中，承担将高温高压气态制冷剂冷凝为液态的核心换热任务。设备主体采用V形倾斜布置的翅片盘管结构，两组换热面相对倾斜，既压缩了整机占地投影，又扩大了有效迎风换热面积；盘管外侧密布翅片，内部走制冷剂，空气在风机抽吸下横向掠过翅片，将制冷剂热量带走。顶部并排布置两台大直径轴流风机，风筒、防护网罩、电机座与扇叶均有完整表达，风机向上排风，形成底部及侧部进风、顶部热风排出的气流组织；这种上出风形式便于多台机组在屋面或室外空地并列布置，排风不易短路回流。盘管下方由型钢焊接框架承托，立柱、斜撑、底梁和端部安装板共同构成刚性支撑，

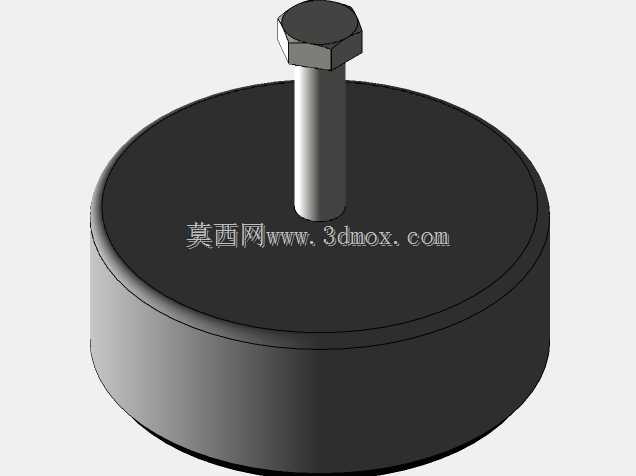

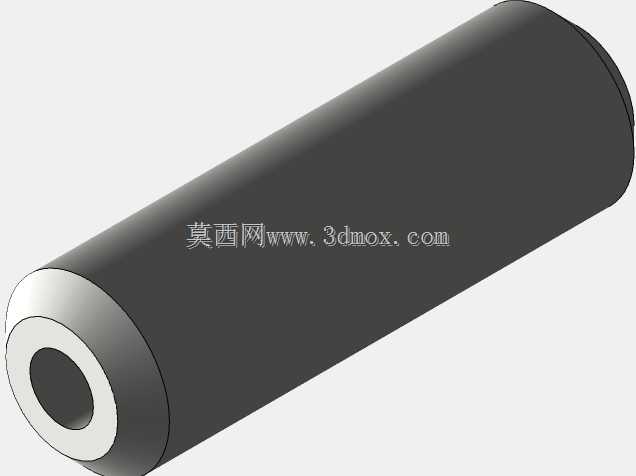

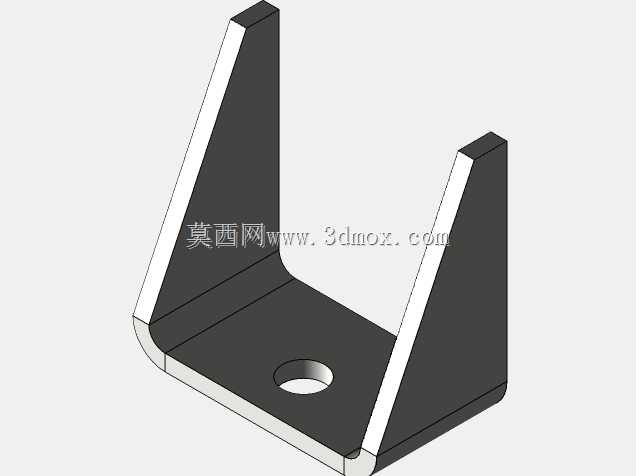

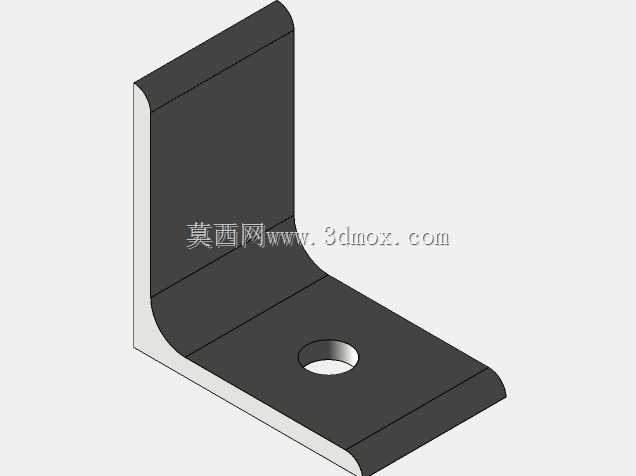

　　框架与V形盘管的倾斜角度相匹配，兼顾承重、检修空间和运输稳定性。底部设有可调支撑脚，可在不平整基础上找平，并减少地面潮气对底梁的影响。侧面预留制冷剂接管、阀件和检修接口位置，管路走向贴近盘管端部，便于现场与压缩机、储液器及节流装置连接。建模时需要重点控制V形盘管夹角、风机中心距、风筒与盘管顶部间隙、框架外轮廓以及检修通道宽度；这些尺寸直接影响风量分布、换热效率和现场安装边界。机组外形为长方体叠加V形芯体的组合结构，运输宽度受风机直径和盘管厚度约束，高度需计入风机网罩，基础定位则要落在底梁支撑点附近。结构设计上，框架不仅承受盘管、风机和管路重量，还要考虑风机运行振动、风载以及吊装工况，节点处宜采用加强板或对称支撑。

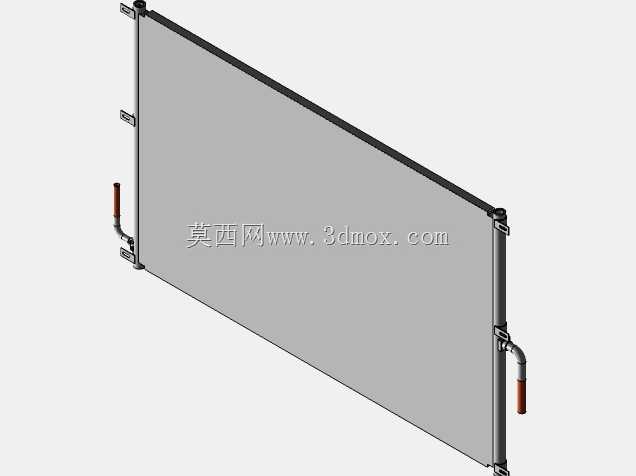

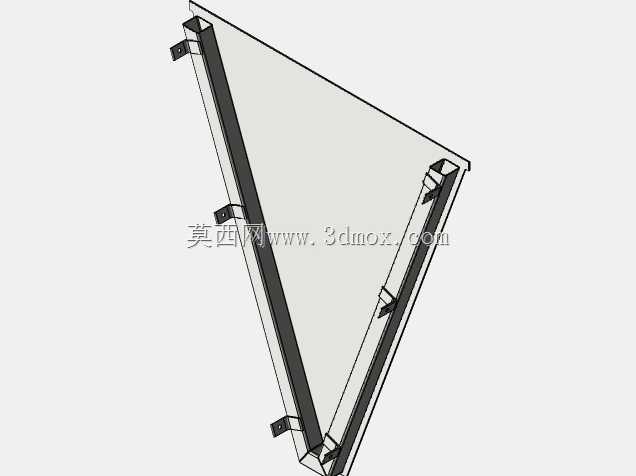

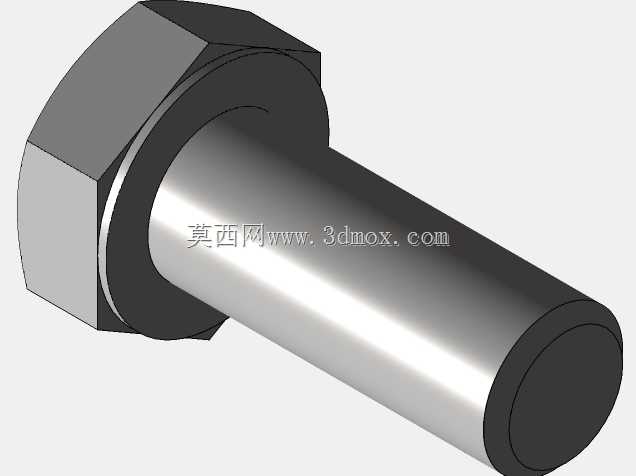

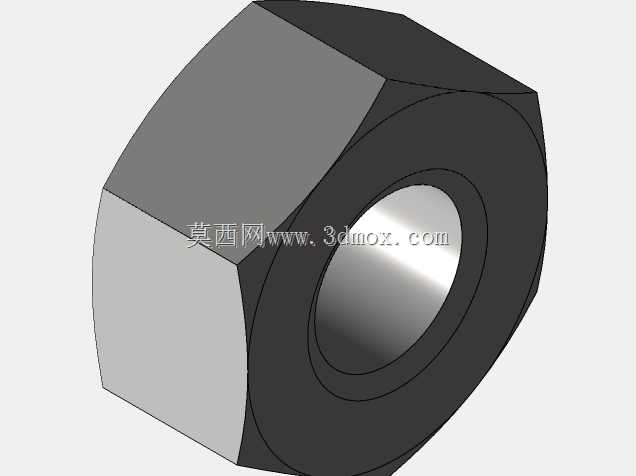

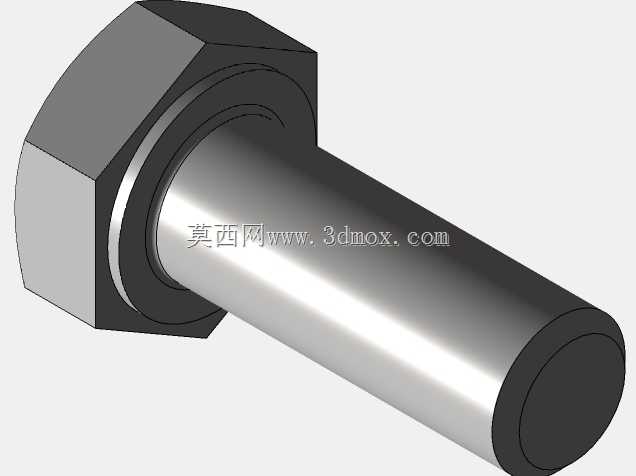

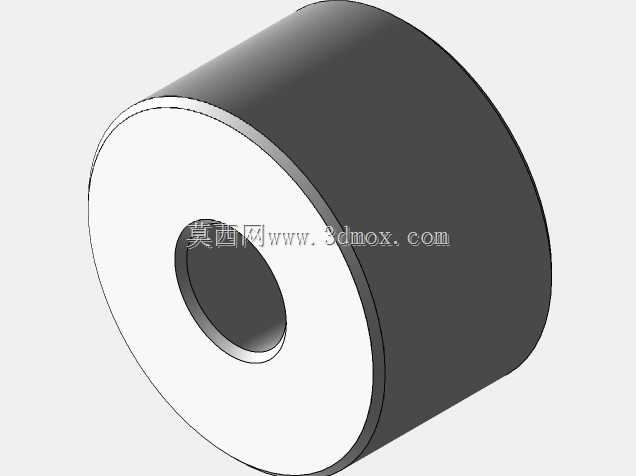

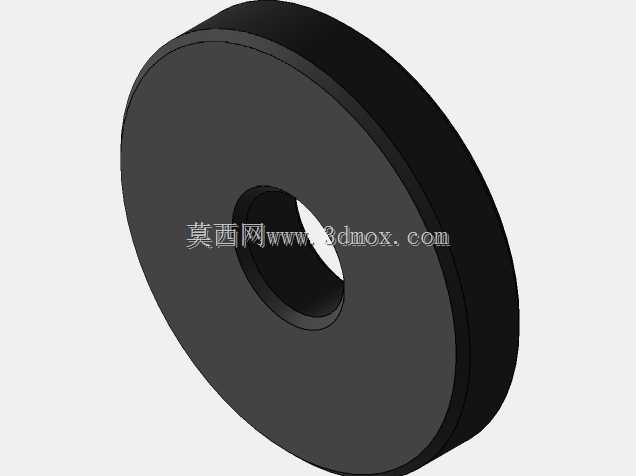

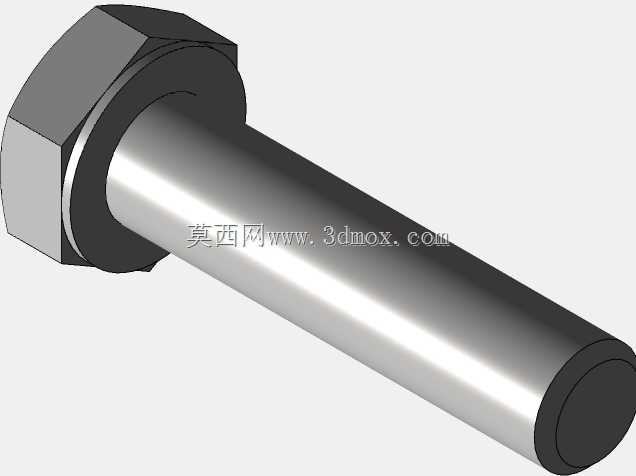

　　翅片盘管段可按模块化思路表达，端部护板用于集管和弯头防护，避免搬运碰撞。对选型人员而言，该类设备的价值在于把风机、换热芯体、机架和接管空间整合为一体，三维状态下可直接校核屋面占位、管道对接方向、维修抽出距离以及多机并排时的热风干涉；对结构设计人员而言，模型清晰展示了承托关系、气流路径和安装边界，可继续细化支脚螺栓、吊装孔、护网固定和管路支撑，使方案从外观布置深化到可制造、可安装的工程阶段。
