销翅式换热器流场传热仿真分析模型

　　在工业换热场景中，带扰流元件的翅式换热结构一直是紧凑式换热设备的核心优化方向，这类结构常应用于暖通空调、电子设备散热、工业余热回收等对换热效率、空间占用有严苛要求的工况。本次涉及的销翅换热结构，核心是通过在流道内设置圆柱状销翅扰流元件，打破流体在平直流道内形成的层流边界层，让冷热流体在流经销翅时产生绕流、涡旋，强化流体与换热壁面之间的热量交换效率，相比常规平直翅片，在相同流道压损范围内能获得更高的换热系数。从结构设计逻辑来看，销翅的排布间距、直径大小、排列方式（顺排或叉排）都会直接影响流场分布与换热效果：如果销翅间距过小，流体绕流产生的阻力会大幅提升，直接增加配套风机或泵的功耗，甚至在高流速工况下诱发结构振动；如果间距过大，

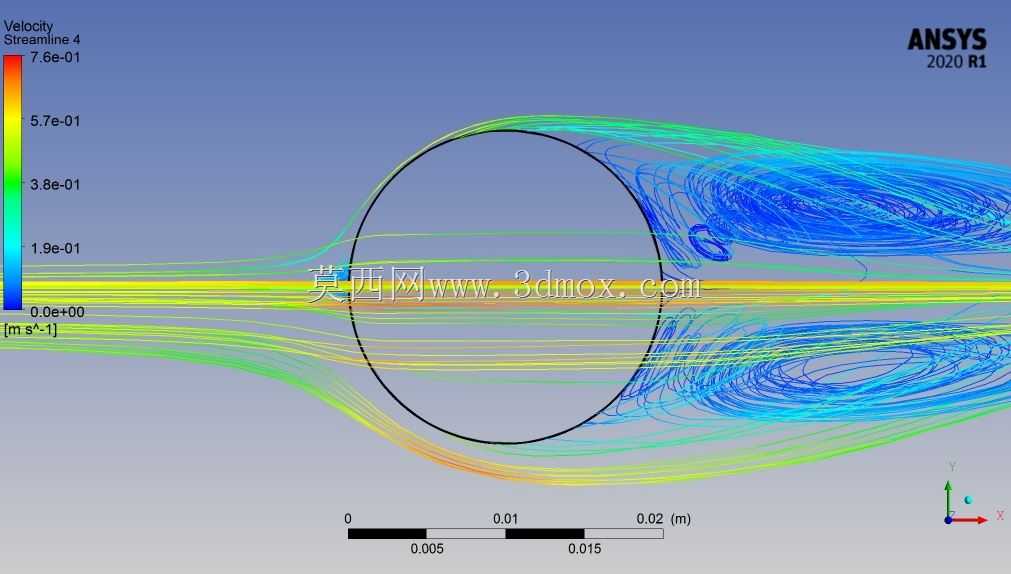

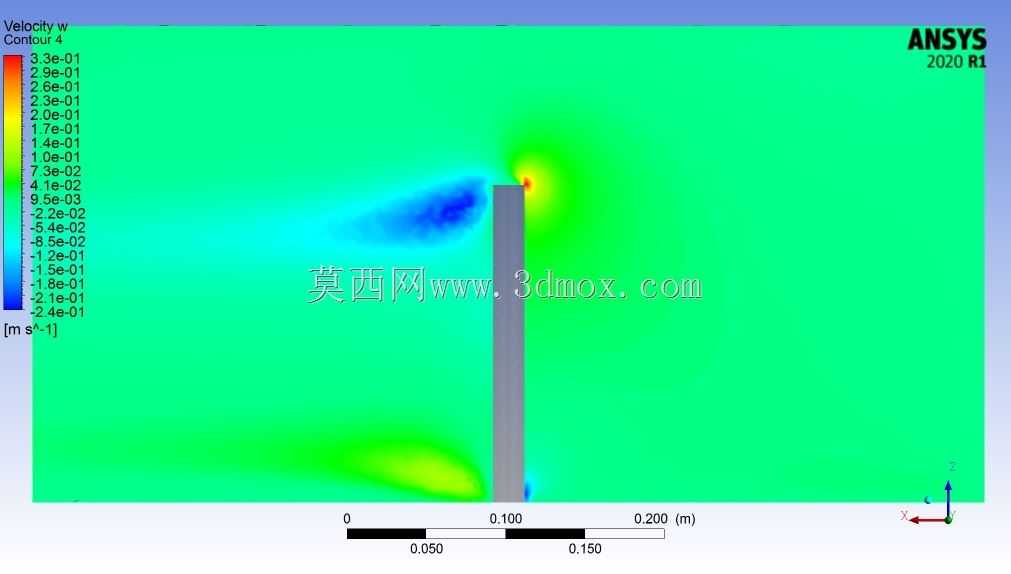

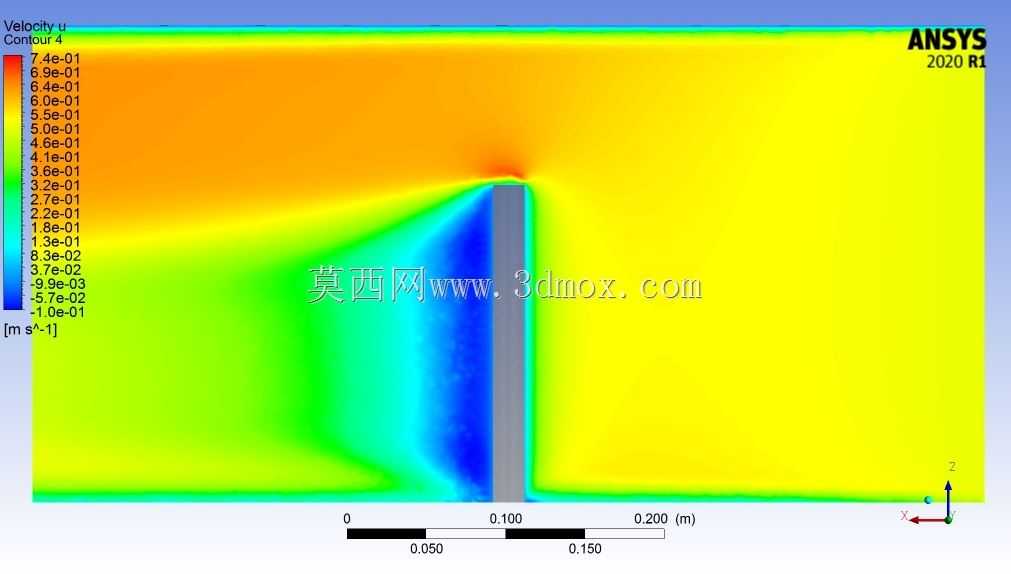

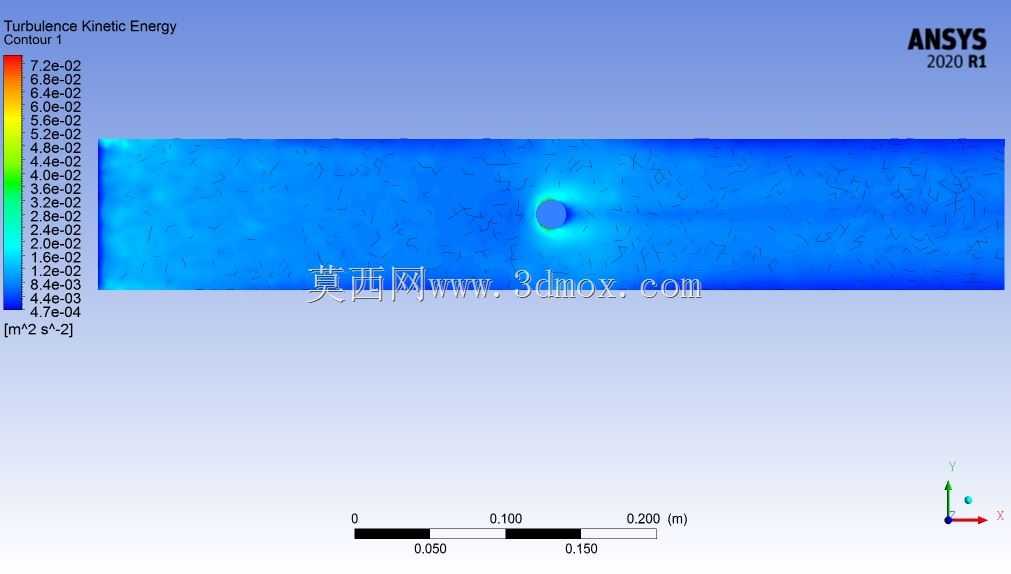

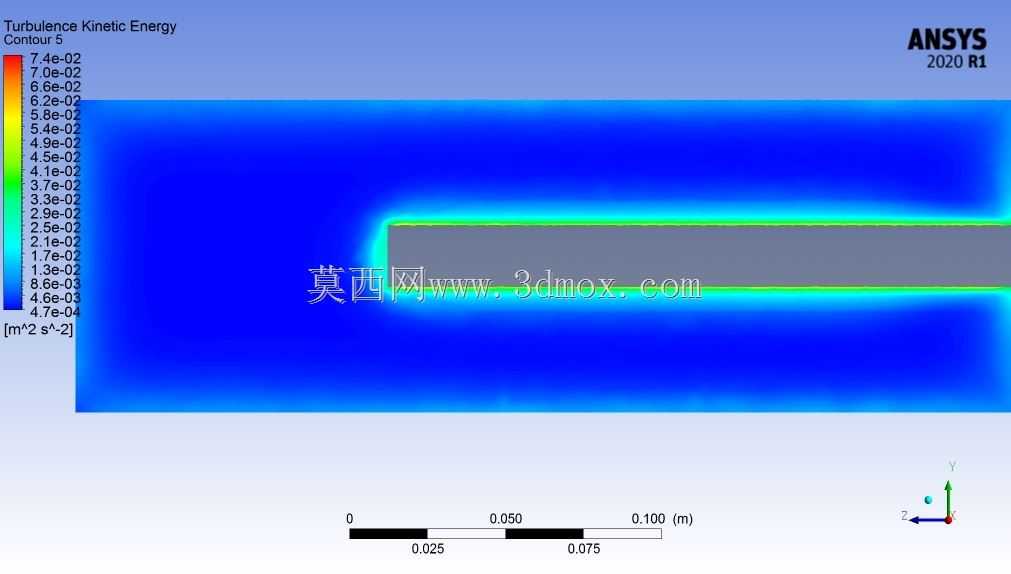

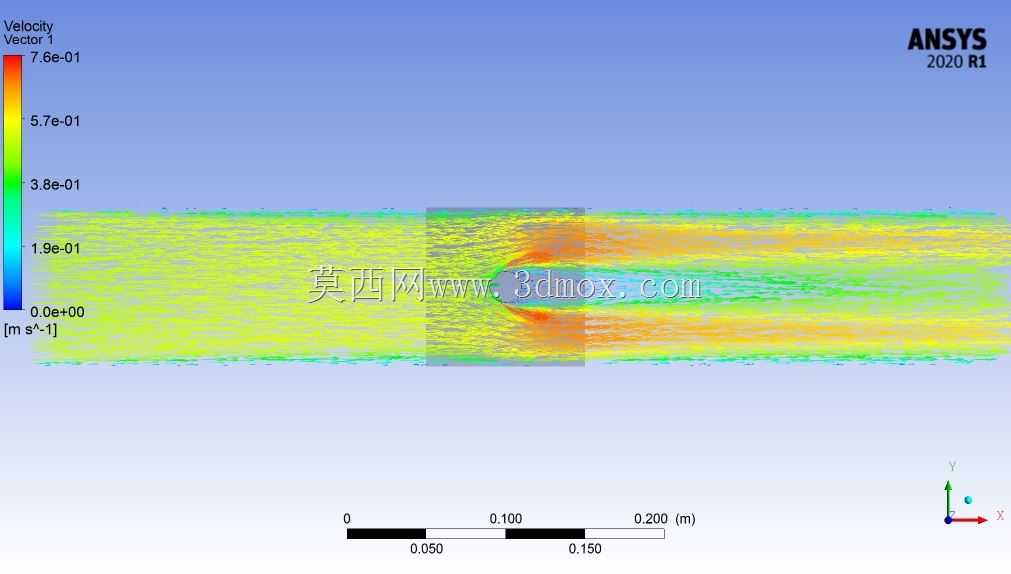

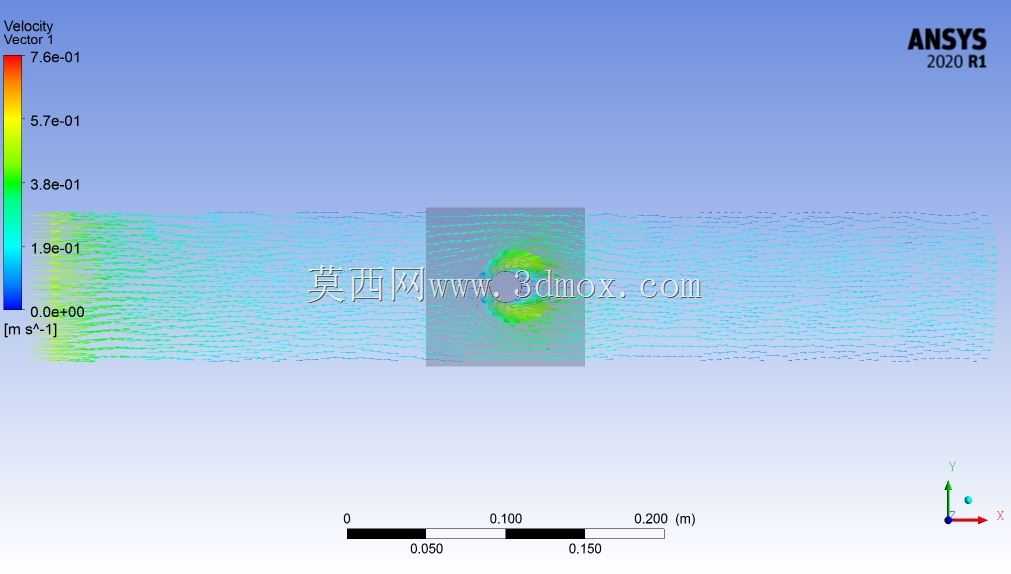

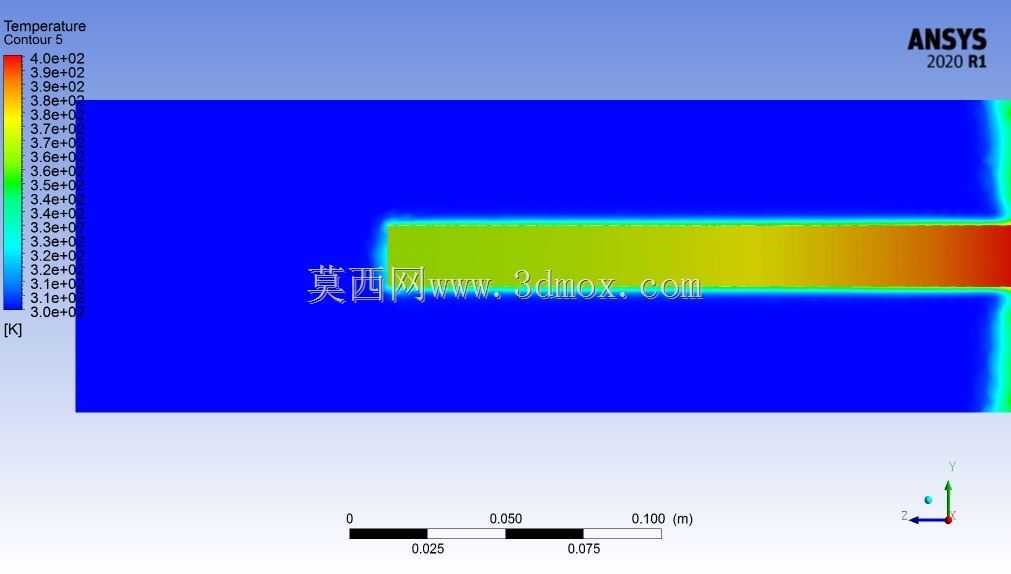

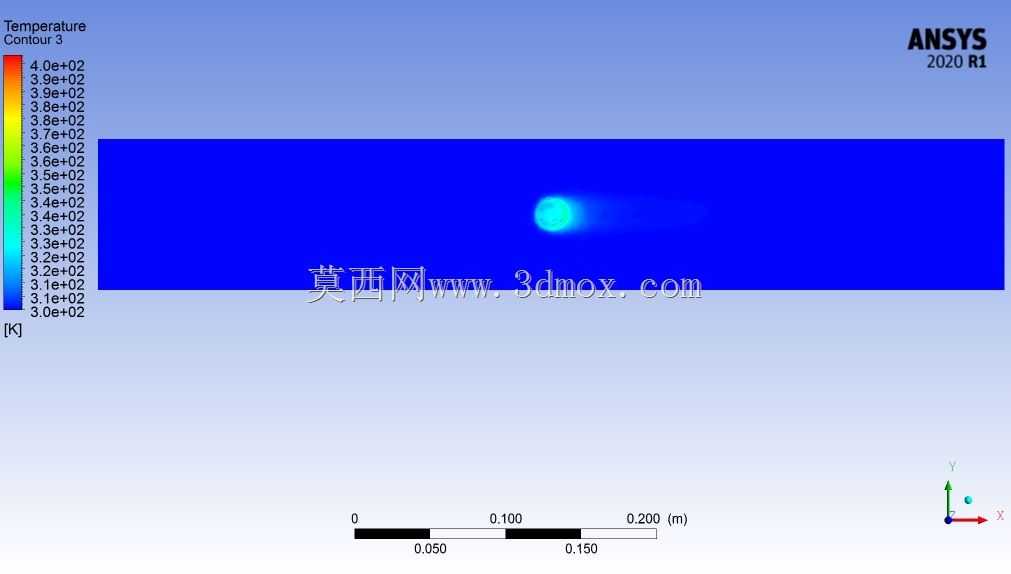

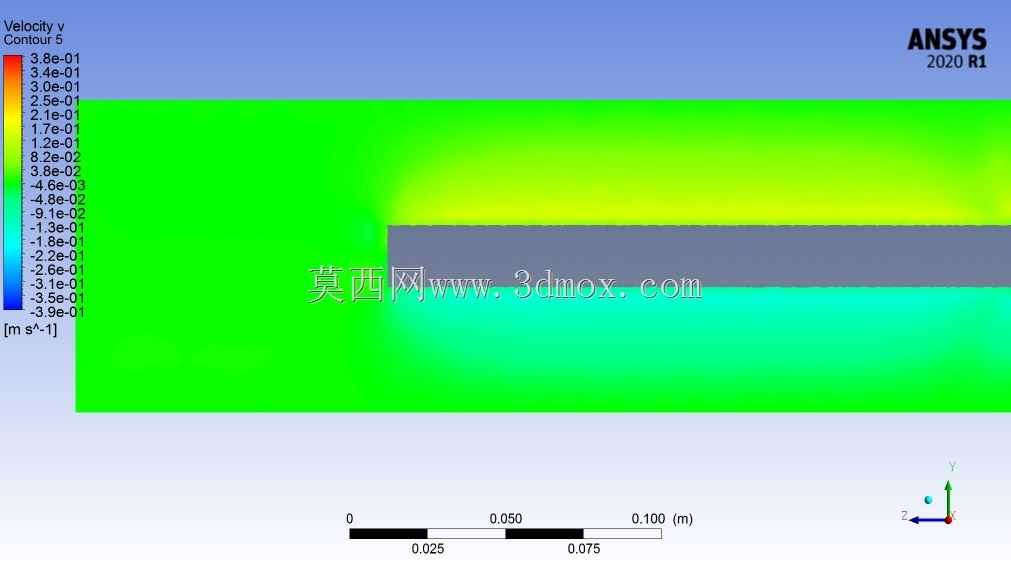

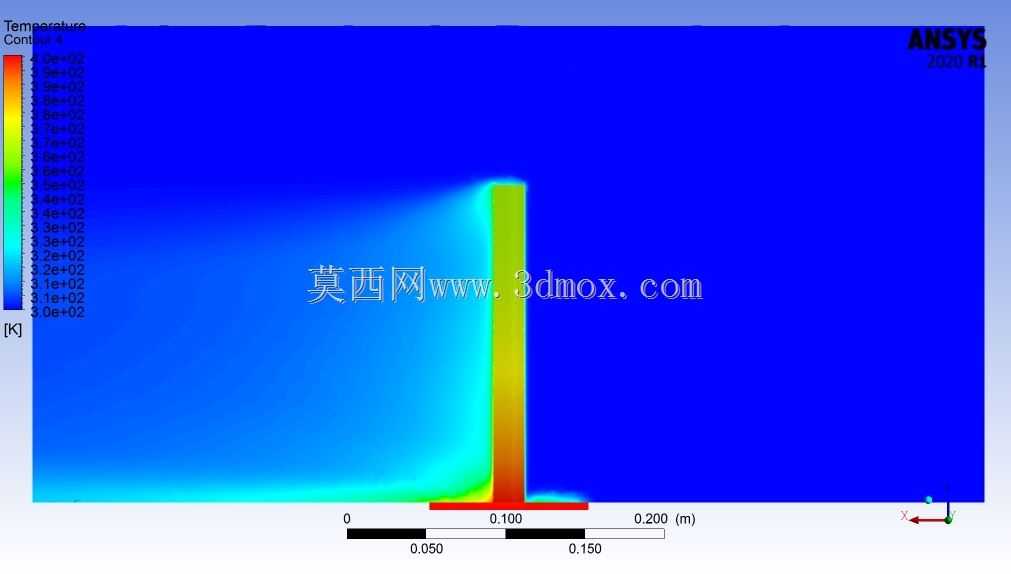

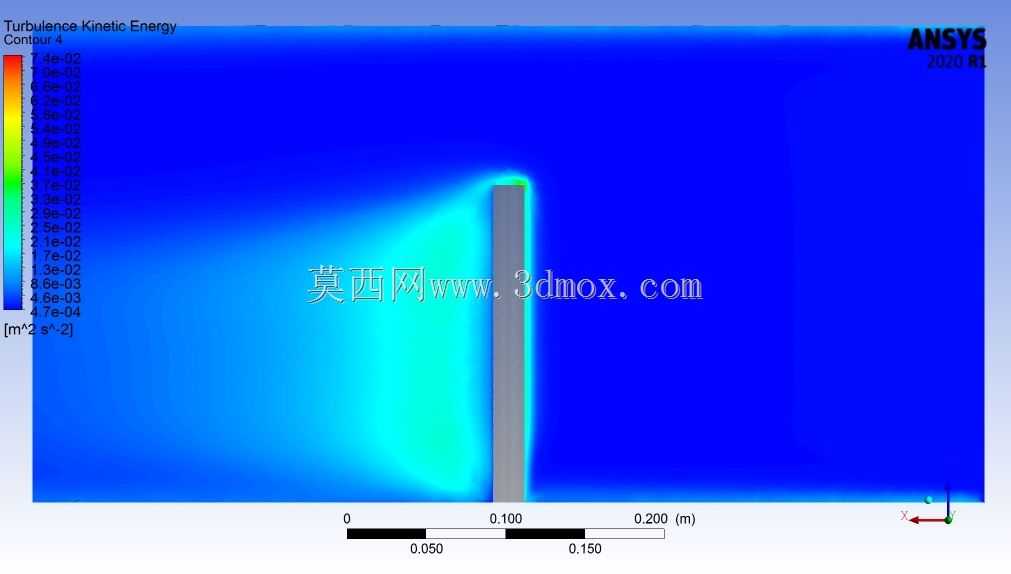

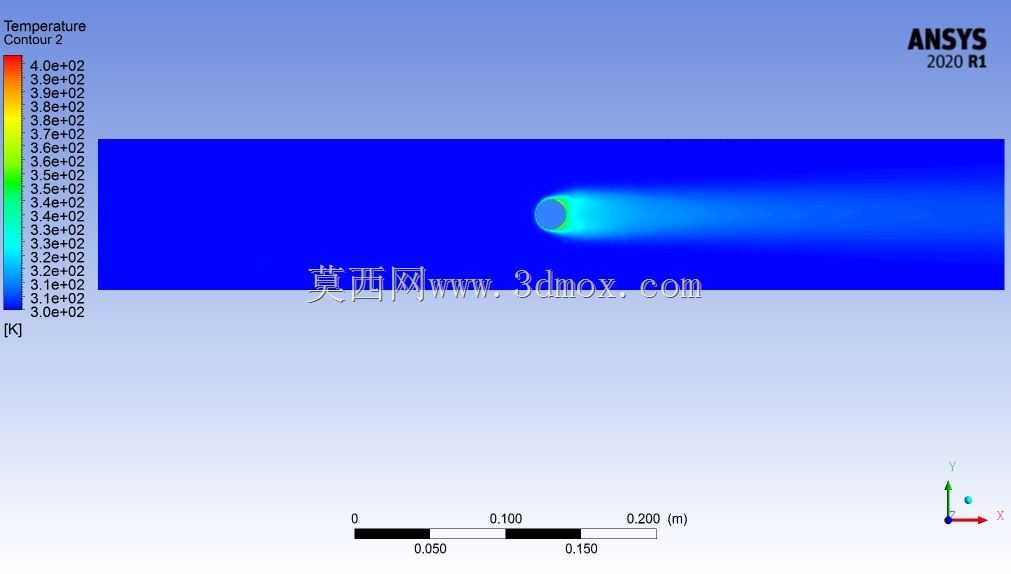

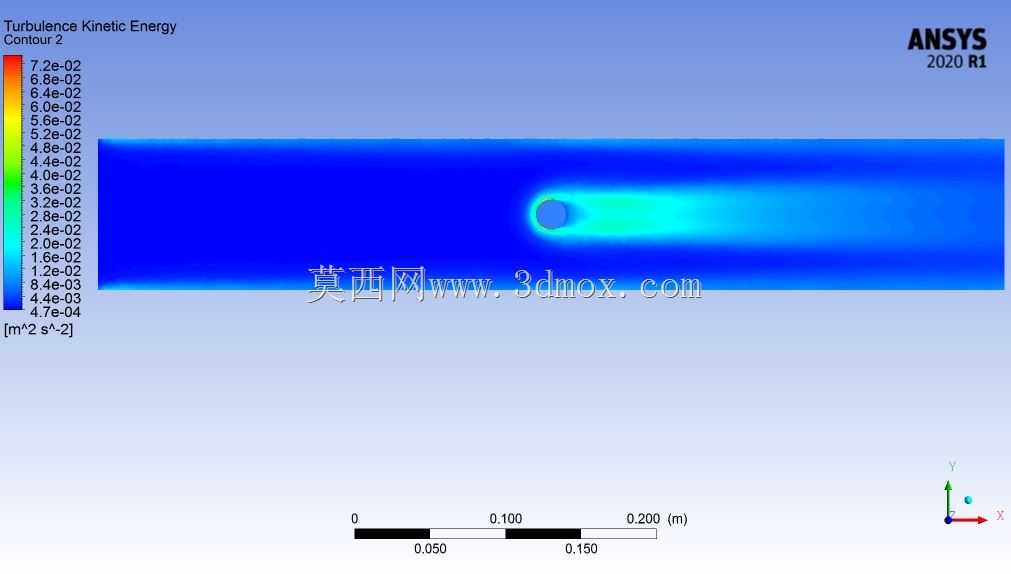

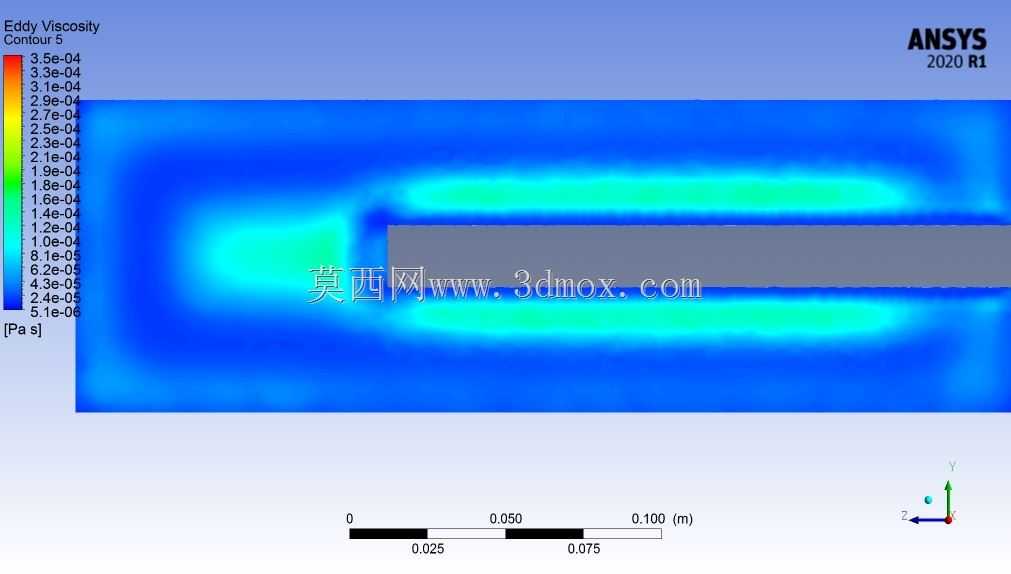

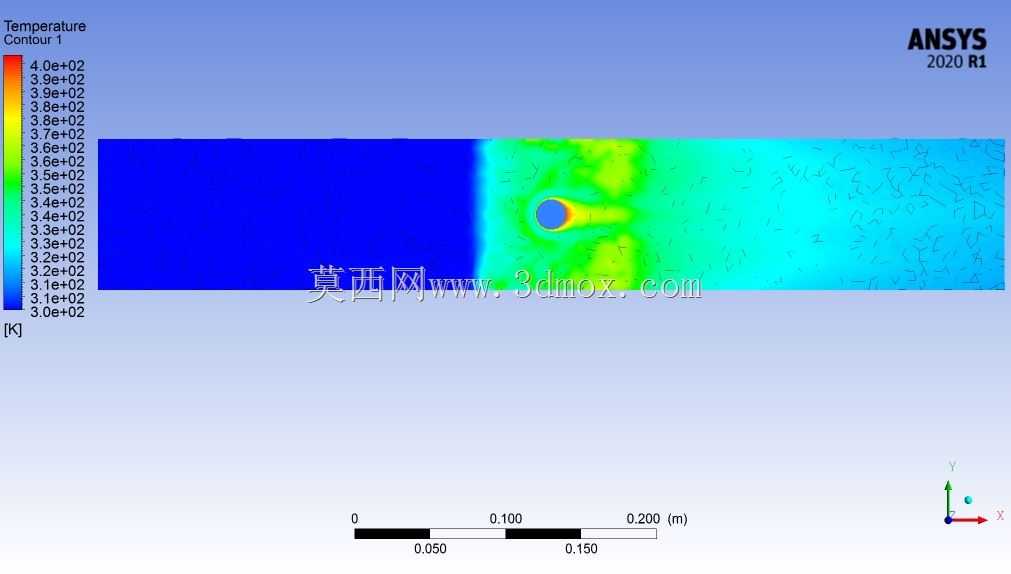

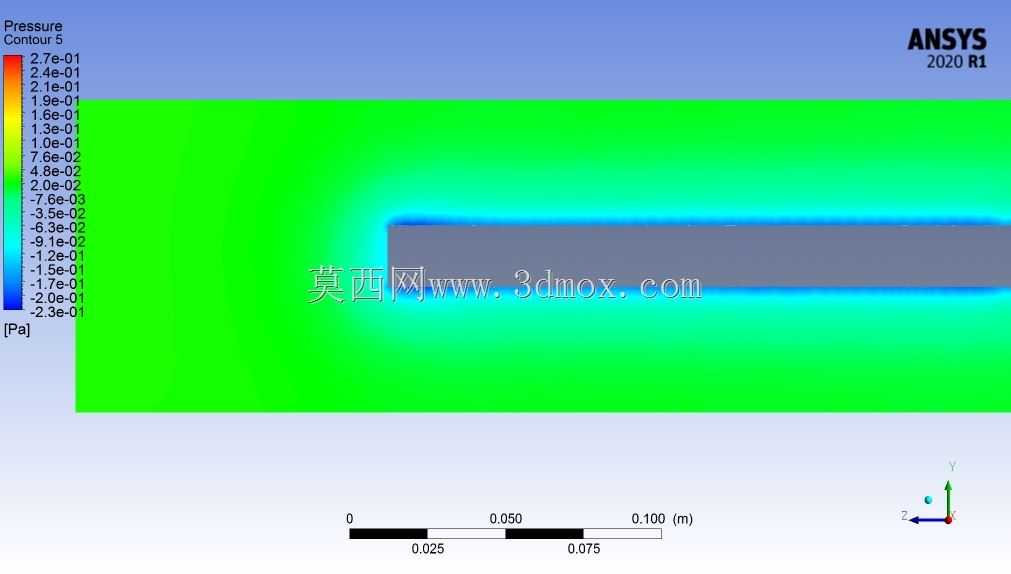

　　扰流效果不足，边界层无法被充分破坏，换热效率提升幅度有限。从仿真呈现的流场结果可以看到，流体在接触销翅前缘时会发生滞止，局部流速降低，在销翅两侧流速逐步升高，在销翅尾缘会形成规律的卡门涡街，这些涡旋会持续带动近壁面的高温流体与主流区的低温流体混合，避免近壁面形成稳定的热边界层阻碍热量传递。在实际工程应用中，这类销翅结构的安装边界需要匹配对应设备的流道尺寸，图中标尺显示单组销翅的流道计算域长度在0.1米量级，对应的销翅直径通常在数毫米到十数毫米区间，安装时需要保证销翅与基管、换热壁面的连接紧密，避免接触热阻抵消扰流带来的换热增益。设计这类结构时，不能单一追求换热效率的提升，需要同步平衡压损、结构强度、加工工艺性：

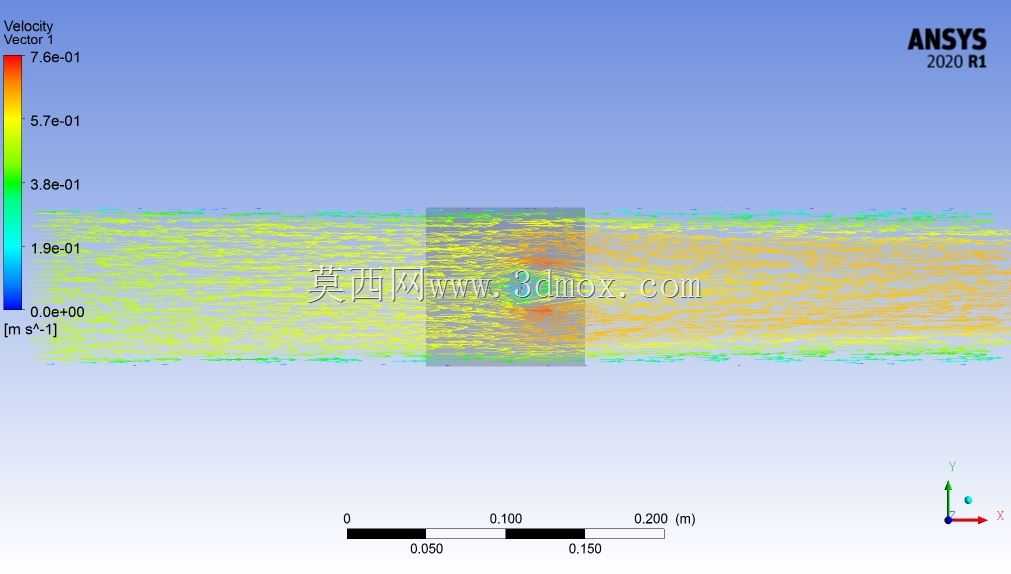

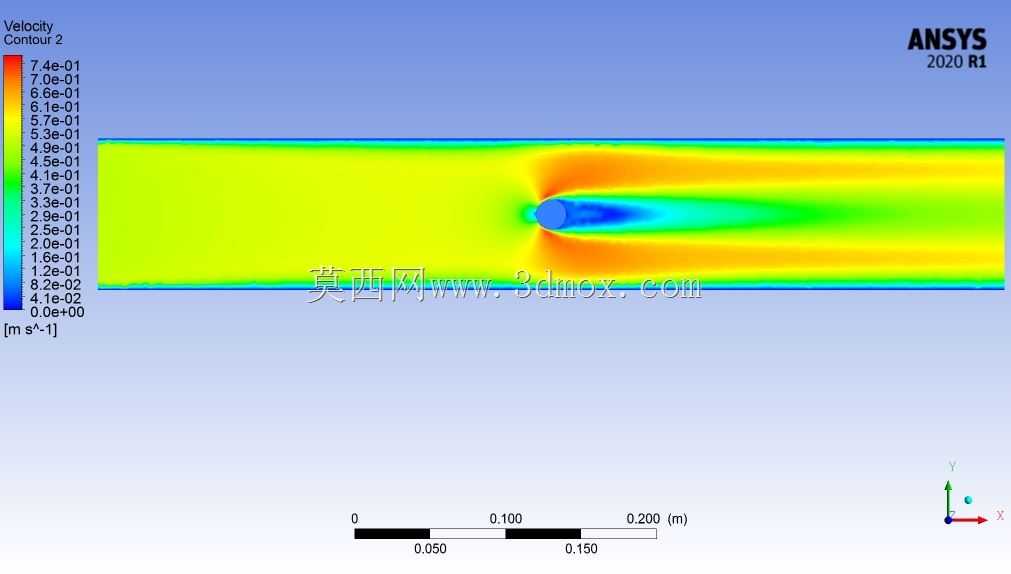

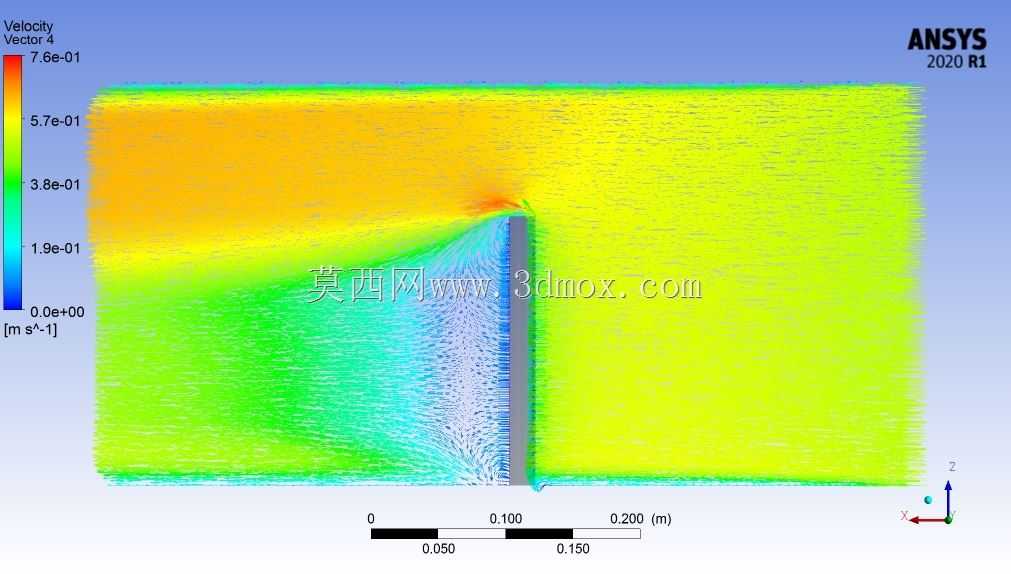

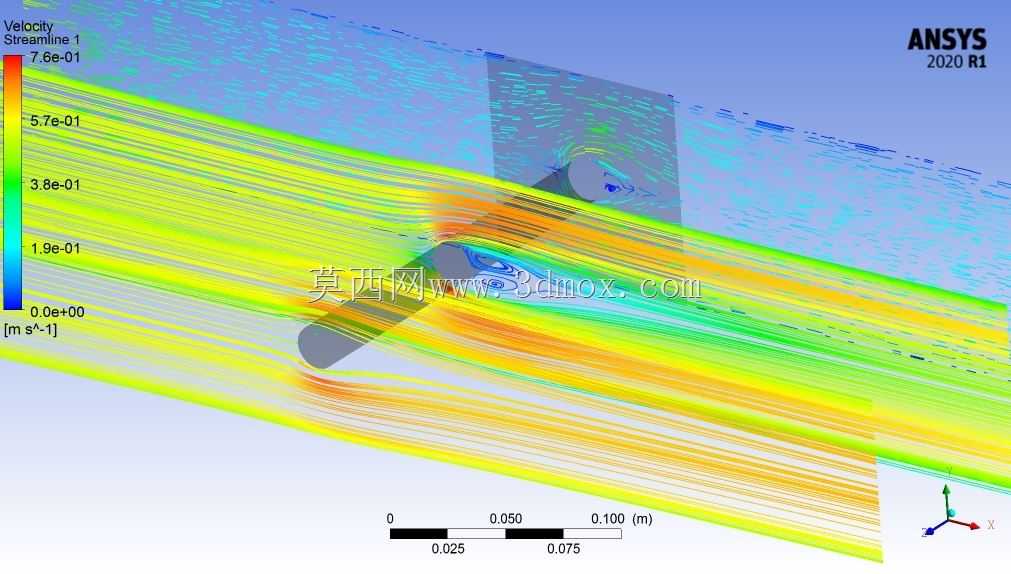

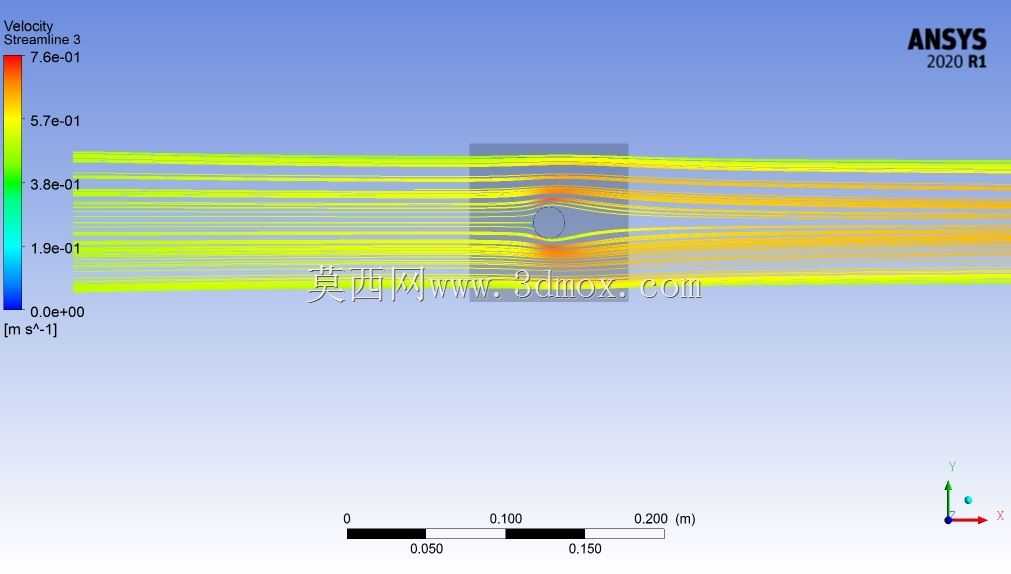

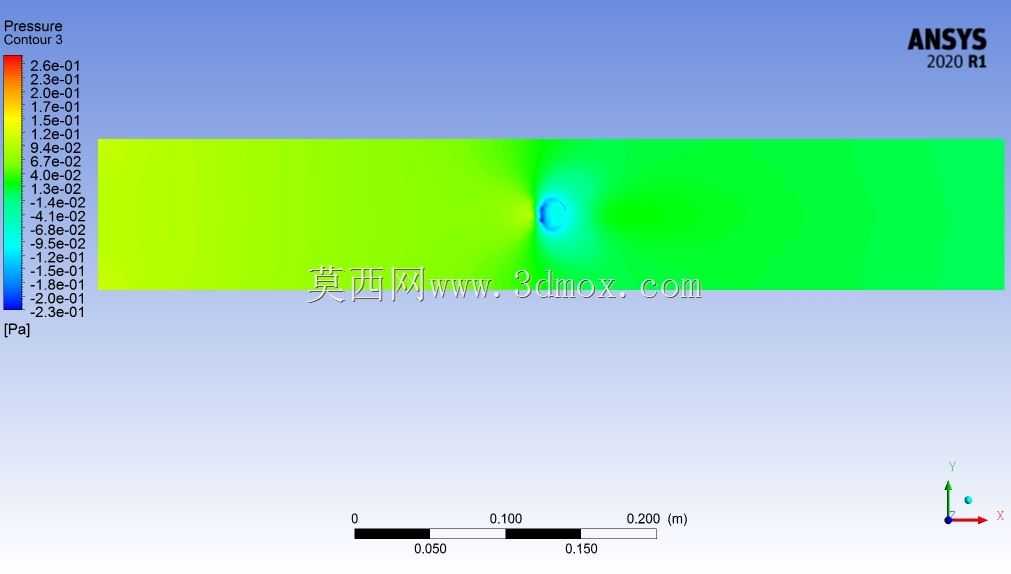

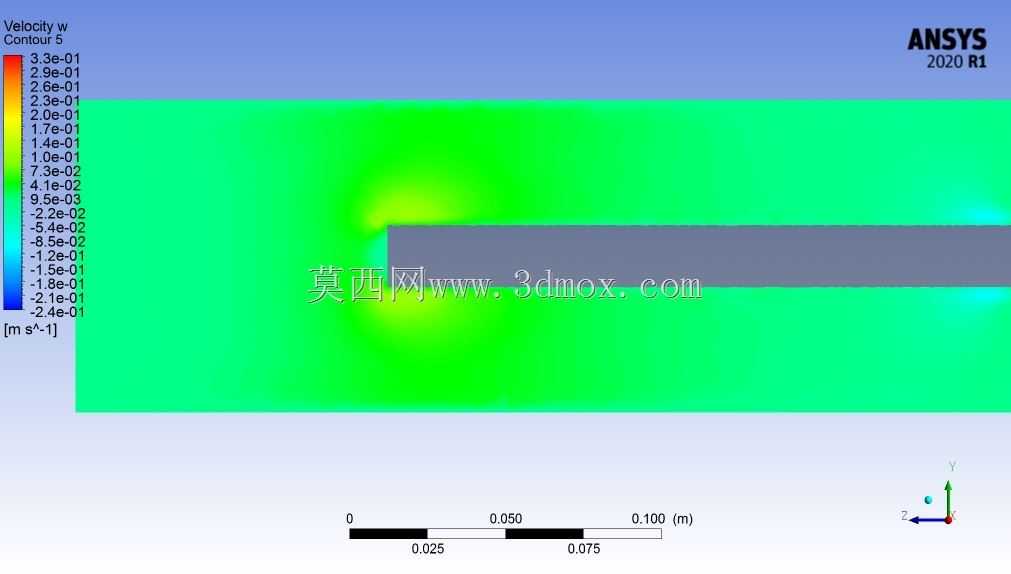

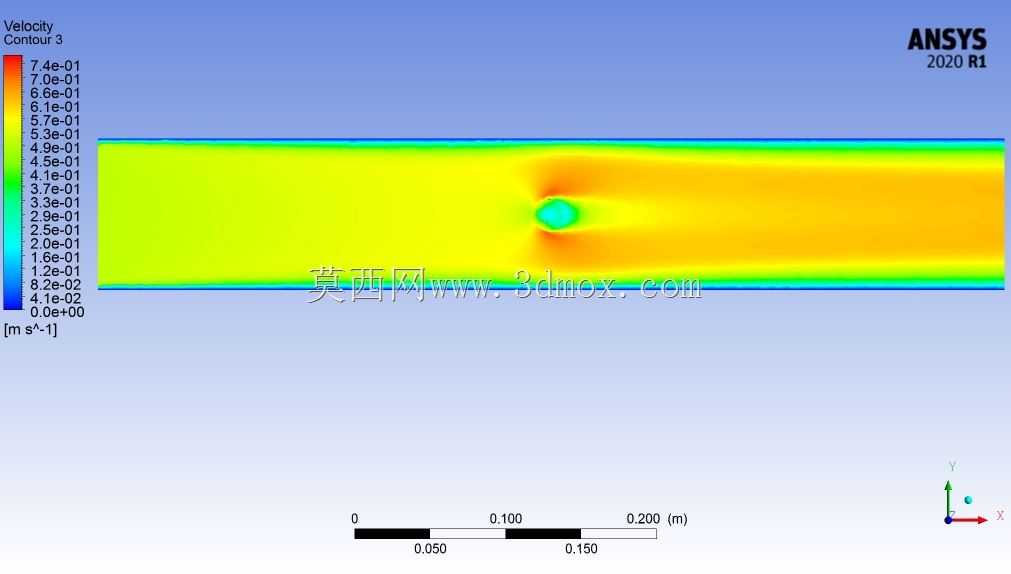

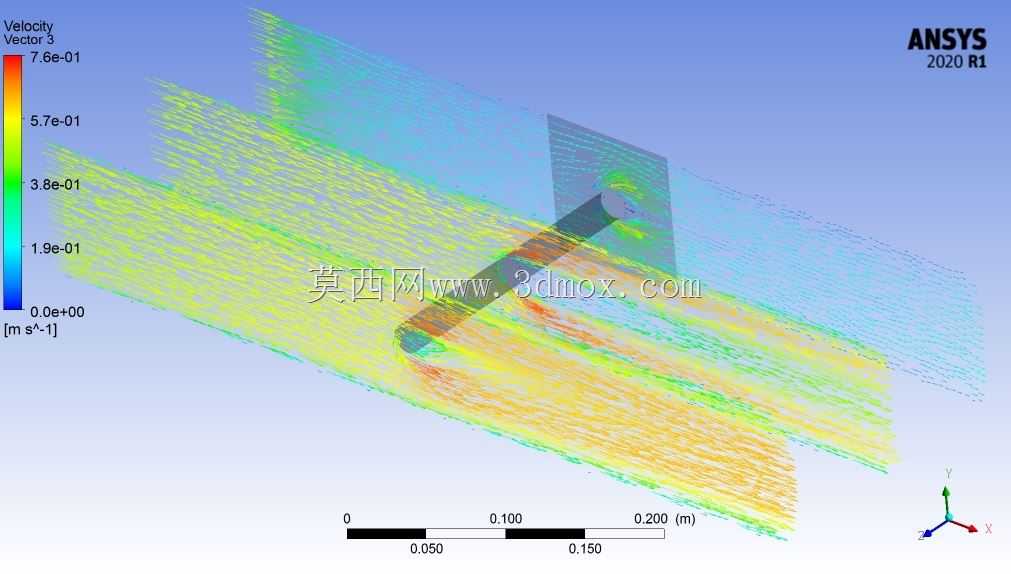

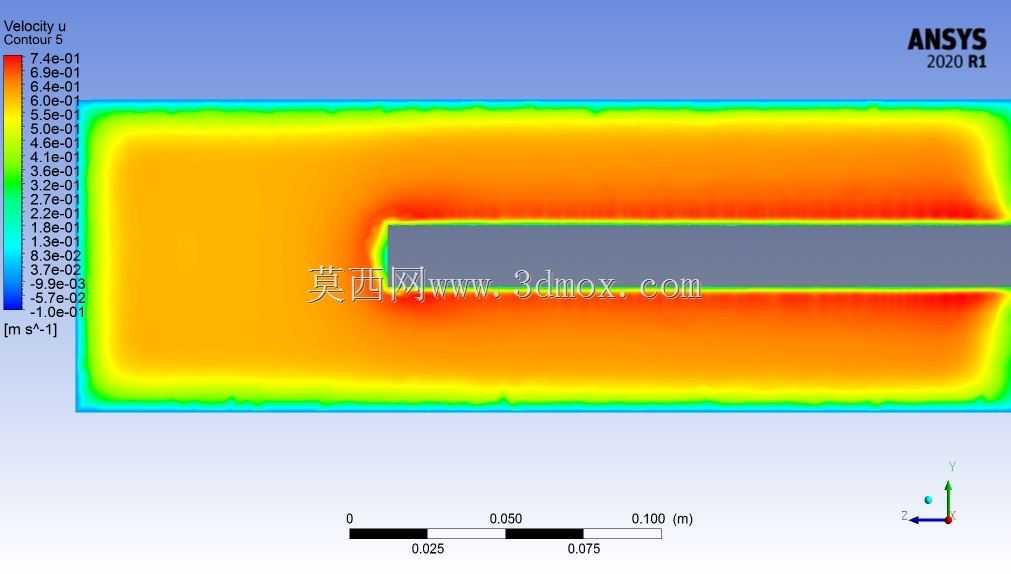

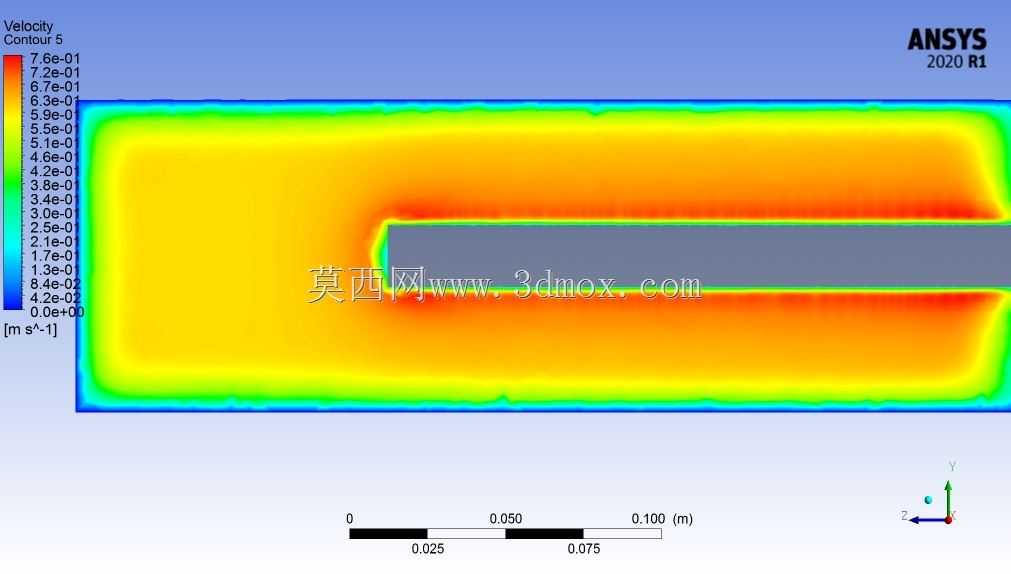

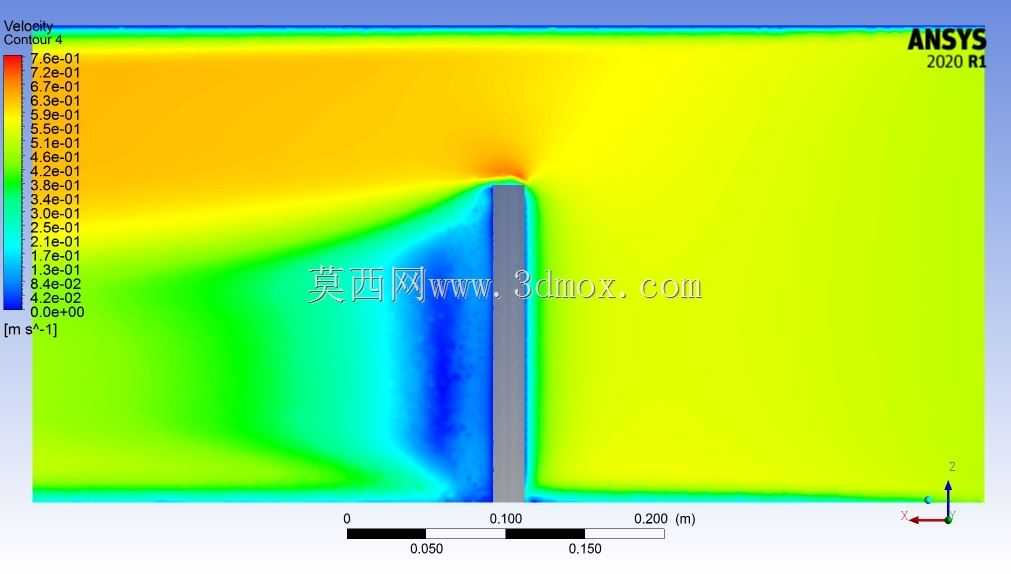

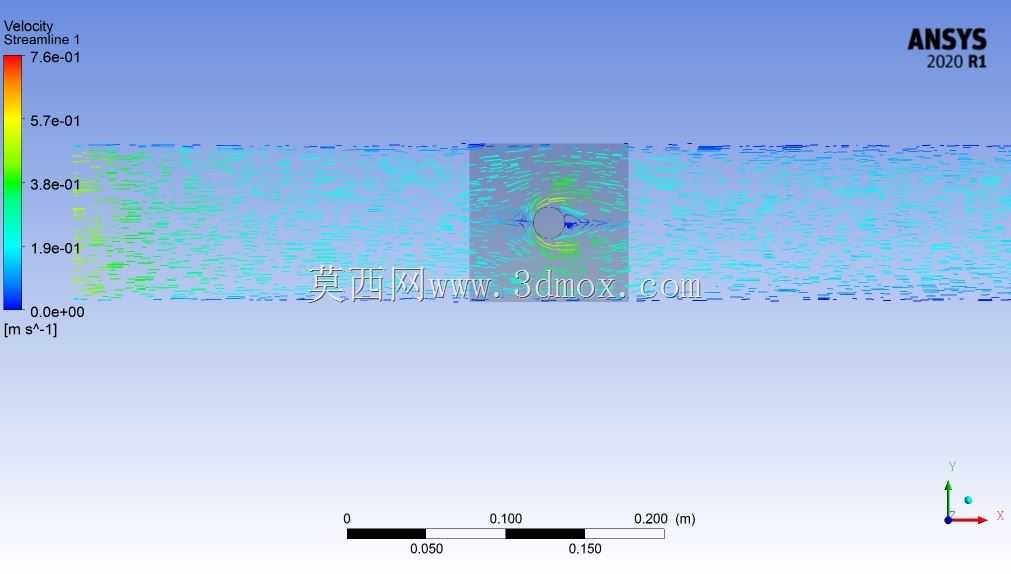

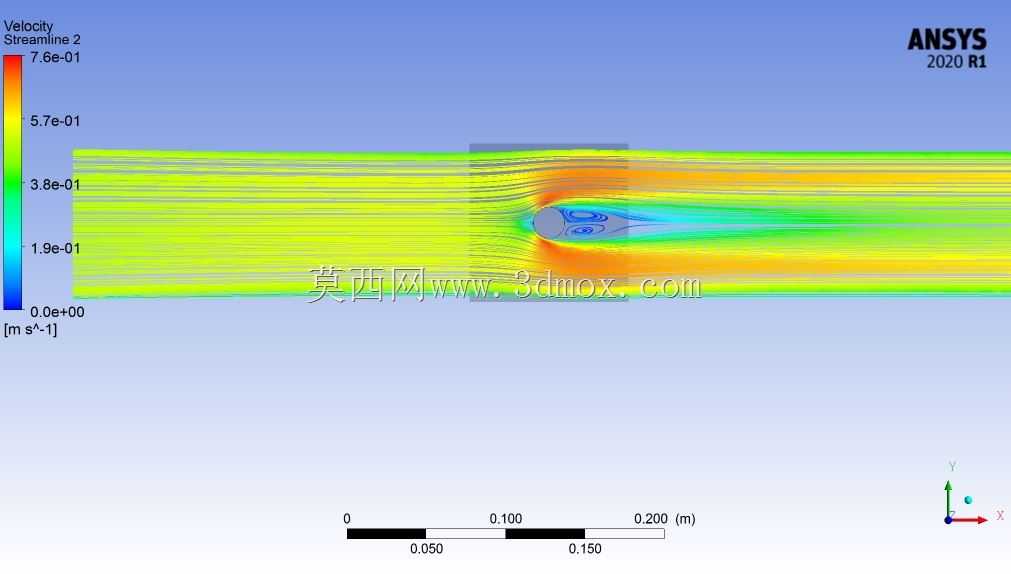

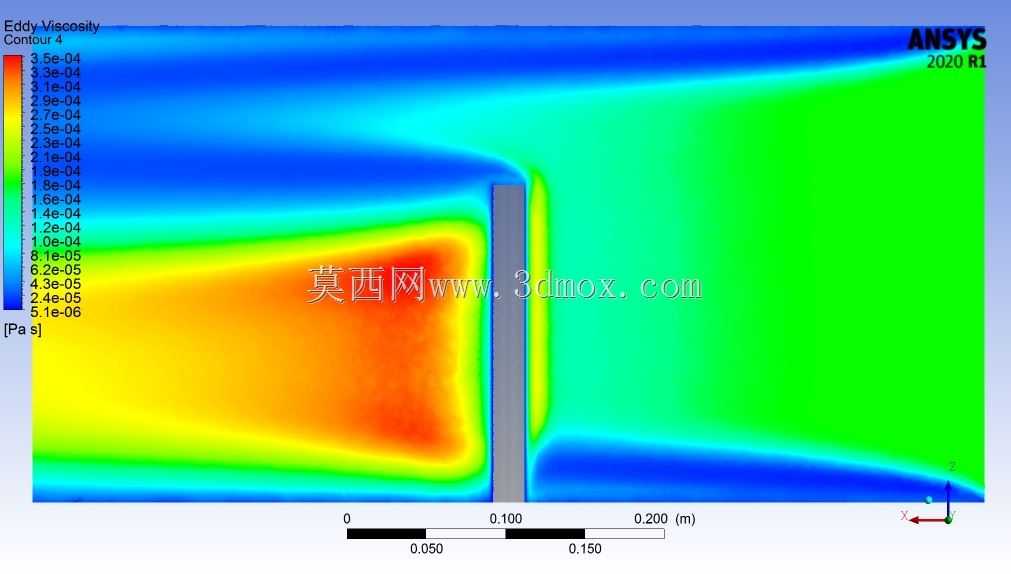

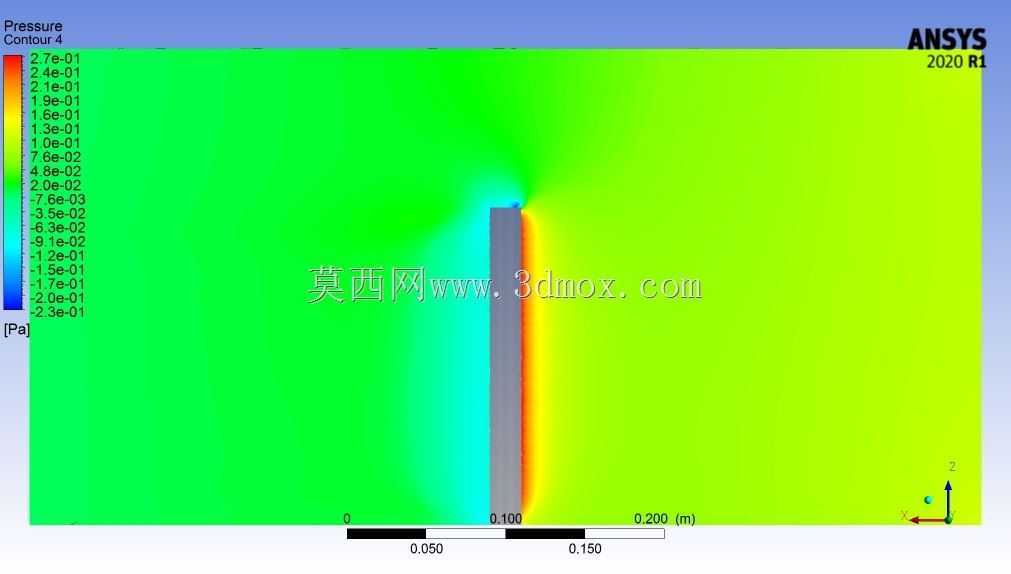

　　比如采用叉排排布的销翅相比顺排，扰流效果更好，但压损也会相应提升，适合对换热效率要求高、动力余量充足的场景；顺排结构的压损更低，流体流动更顺畅，适合大流量、低压损要求的工况。在流场仿真的边界设置上，需要匹配实际工况的入口流速、流体物性参数、壁面热流密度或温度边界，才能得到贴近实际运行的流场与温度场结果，图中呈现的速度流线分布，直观展示了不同位置的流速差异，颜色梯度对应流速从0到0.7m/s左右的区间，能清晰看到销翅对流体流动轨迹的扰动效果，这类仿真结果可以直接指导结构参数的迭代优化，减少物理样机的试制次数，缩短研发周期。在实际设备组装时，销翅结构通常与换热基管采用焊接或胀接的方式固定，需要保证每一个销翅的安装位置精度，

　　避免因安装偏差导致流道内流速分布不均，出现局部换热死区，影响整体换热性能。另外，针对含尘流体的换热场景，销翅结构的选型还需要考虑积灰问题，过大的涡旋区域容易造成颗粒物沉积，长期运行会堵塞流道，降低换热效率，这类场景下需要适当调整销翅间距，优化排布角度，在保证换热效果的同时降低积灰风险。从流体力学的角度分析，销翅尾缘的涡旋脱落频率如果与结构固有频率接近，会诱发共振，产生噪音甚至结构损坏，因此在设计阶段就需要通过仿真获取涡旋脱落频率，调整销翅直径、流速范围或者增加阻尼结构，规避共振风险。
