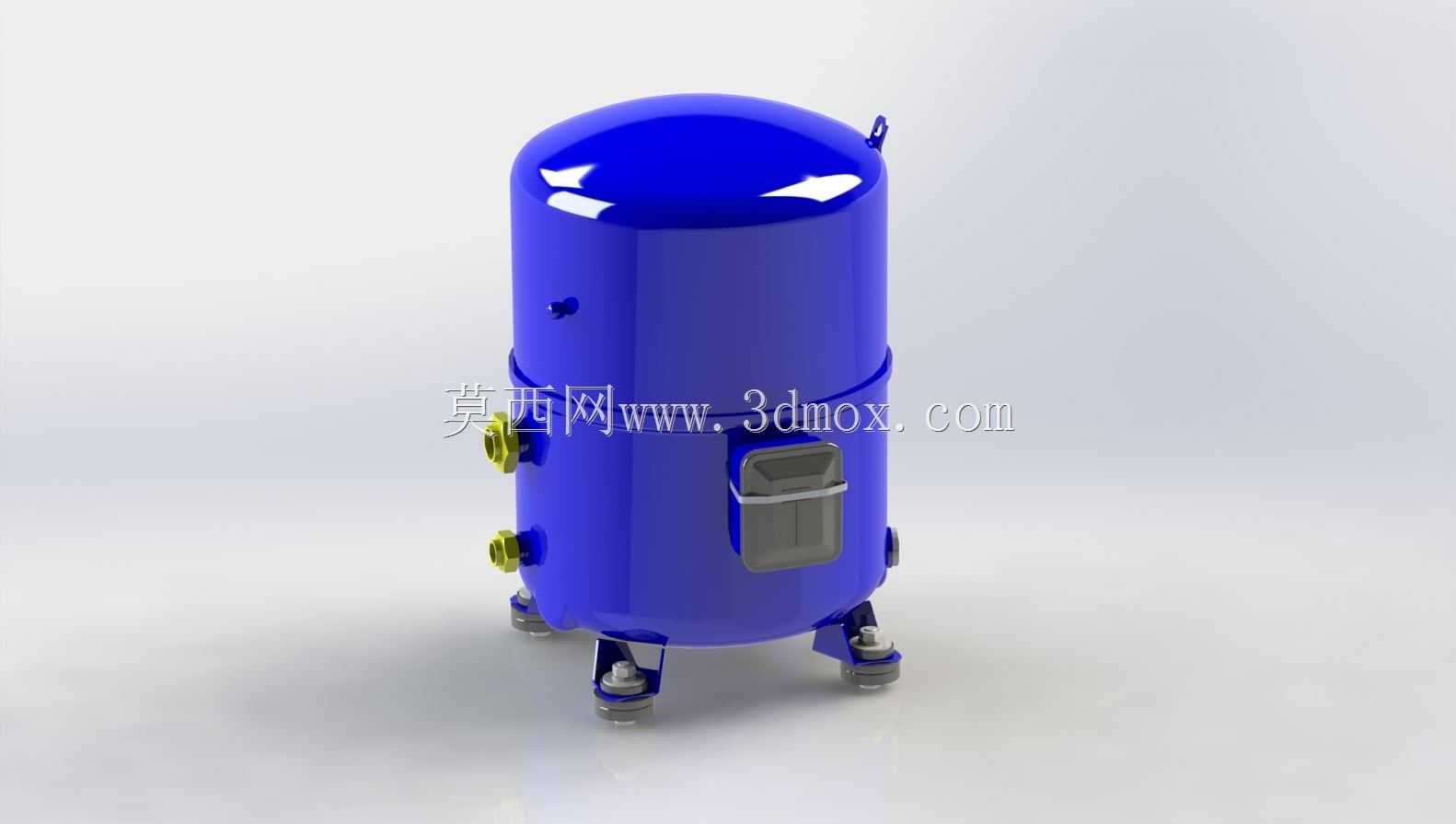

丹佛斯MT144全封闭制冷压缩机结构模型

　　这款全封闭活塞式制冷压缩机，主要面向商用制冷场景设计，常见于中小型冷库、商超冷柜、工业低温冷却机组、食品冷链储运设备的制冷系统核心动力单元，承担制冷回路中低温低压气态冷媒的压缩升压职责，将蒸发器端换热后的低压冷媒压缩为高温高压气态，推动冷媒在冷凝器、节流元件、蒸发器的闭合回路中循环，实现热量从低温端向高温端的转移。从结构设计来看，整体采用立式圆柱形全封闭钢壳结构，上壳为冲压成型的椭圆形封头，与下壳体采用环缝焊接工艺实现完全密封，杜绝运行过程中冷媒泄漏的风险，壳体表面做了深蓝色防腐涂装，适配制冷机房、户外机组等多场景的防腐蚀、耐候需求。壳体下部均匀布置三个阻尼减震支脚，支脚采用橡胶减震垫与金属安装座复合结构，

　　安装时支脚通过螺栓固定在机组底座上，橡胶垫可有效吸收压缩机运行时活塞往复运动产生的振动，避免振动传递到制冷管路引发管路疲劳开裂，同时降低机组运行的噪声传递。壳体侧面预留了两个不同管径的冷媒接口，分别为吸气口与排气口，接口采用外螺纹加焊接复合结构，安装时可根据管路规格选择螺纹连接或者钎焊连接，保证接口处的密封可靠性，接口位置的高度经过匹配设计，可适配常规制冷机组的管路排布走向，减少管路弯折带来的流阻损失。壳体侧方的电气接线盒采用凸起式密封结构，接线盒内部预留了电机接线端子、内置保护模块的接线点位，盒盖采用卡扣加螺栓的双重固定结构，配合盒体边缘的密封胶条，可阻挡冷凝水、灰尘进入接线腔，避免电气短路故障，

　　接线盒的朝向可根据机组安装方向调整，适配不同的布线走向。从内部结构的建模还原来看，模型还原了内置电机与活塞压缩缸体的上下布置结构，电机位于壳体下部，曲轴垂直布置连接电机转子与上部的活塞组件，这种立式布置可让压缩机的重心落在下部支脚的支撑中心范围内，运行时的稳定性更好，同时曲轴依靠壳体下部的冷冻油实现飞溅润滑，无需额外配置油泵，简化了整机结构，降低了故障概率。在安装边界方面，三个支脚的安装孔位呈正三角形分布，安装孔中心距匹配行业通用的4匹-5匹全封闭压缩机的安装尺寸，可直接替换同规格的其他型号压缩机，无需重新加工机组底座；整机的外径尺寸控制在合理范围内，可适配常规的风冷冷凝机组、水冷机组的安装舱位，壳体顶部预留了吊环安装位，

　　方便设备安装时的吊装转运，避免吊装过程中磕碰壳体或者接口。在实际选型应用中，这类压缩机适配R22、R404A等多种常用冷媒，可根据蒸发温度范围匹配不同的冷量需求，模型完整还原了外部接口位置、支脚安装尺寸、接线盒位置等关键安装参数，结构设计人员在做制冷机组排布时，可直接调用该模型进行管路干涉检查、安装空间校核，提前规避管路与壳体、接线盒与机组框架的碰撞问题，同时可根据支脚位置设计底座的减震结构，匹配不同工况下的减震需求。从建模细节来看，壳体表面的焊缝位置、接口的螺纹细节、支脚的橡胶垫分层结构、接线盒的卡扣结构都做了还原，没有过度简化关键安装结构，可直接用于制冷机组的装配仿真、安装指导文件制作，也可作为制冷专业教学中全封闭压缩机结构讲解的演示模型，帮助从业者理解全封闭压缩机的外部结构与安装要点。
