数控铣加工用箔片成型模具结构设计

　　做这类箔片成型模具的三维结构，最先要捋清楚的是终端箔片的应用场景——这类带密集侧肋的薄壳箔件，大多用在通讯类终端的内部屏蔽、散热支撑环节，既要保证箔片成型后侧壁的加强筋能提供足够的结构刚度，避免装配后出现塌陷变形，又要控制模具在数控铣床上的加工可行性，不能搞出常规三轴设备没法加工的倒扣结构，徒增后续的制造成本与加工周期。

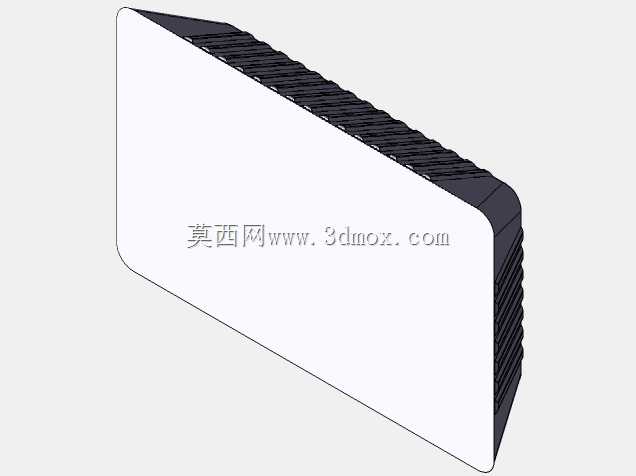

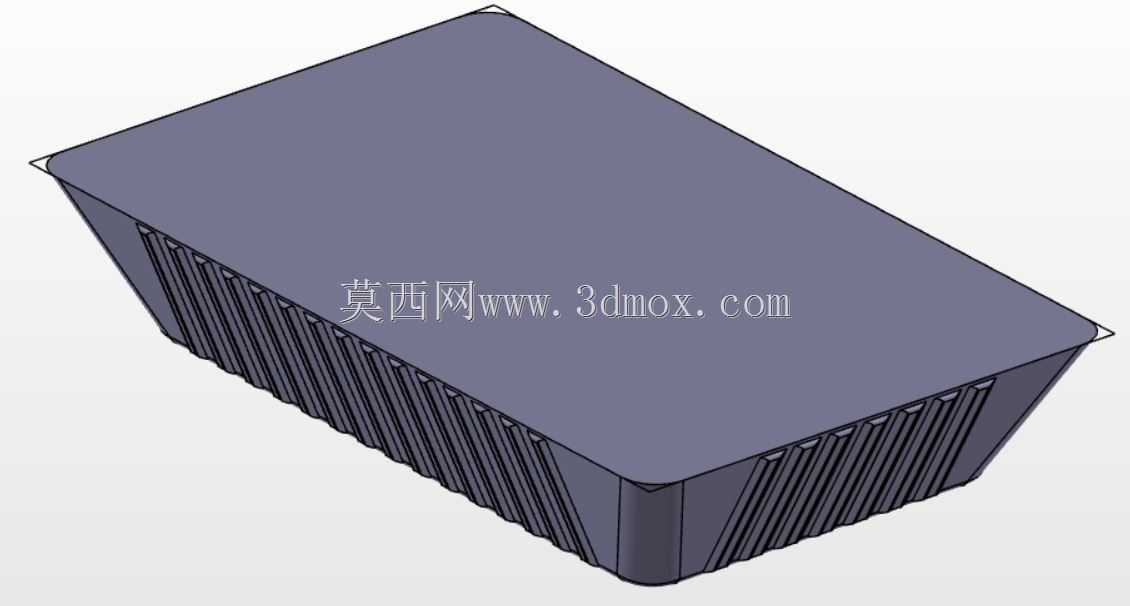

　　先从模具的功能特性拆解，这套模具属于箔片冷压成型的凹模主体，型腔顶面为平整的大平面，对应箔片的主体支撑面，侧壁设计的连续斜向肋槽，是用来在箔片压合过程中直接压出侧部的加强结构，不需要后续二次折弯或者拼接工序，能有效减少箔片的加工工序，提升批量生产的一致性。设计的时候特意把型腔侧壁做了小角度的拔模斜度，不是完全垂直的直壁结构，一方面是压型完成后方便箔件脱模，不会因为肋槽的卡滞导致箔片变形报废，另一方面也能降低数控铣加工时的刀具伸出长度，避免长径比过大出现弹刀，把侧壁肋槽的加工表面粗糙度控制在合理范围内，不需要后续大量的人工抛光工序。

　　再说到实际加工的安装边界，这套模具的外形是规整的矩形结构，四个角做了小尺寸的圆角过渡，没有突出的吊装或者连接结构，安装时可以直接通过平口钳装夹在数控铣床的工作台上，不需要额外设计定制的装夹底座，适配常规尺寸的机用平口钳夹持范围，装夹时只要找正模具的基准边，就能完成坐标系设定，减少上机前的准备时间。模具的整体厚度控制在普通立铣刀的有效切削行程范围内，加工肋槽时不需要二次接刀，能保证所有肋槽的深度一致性，避免因为接刀痕导致成型的箔片加强筋出现台阶，影响后续的装配贴合度。

　　设计思路上没有追求复杂的模具结构，完全围绕现有三轴数控铣床的加工能力做匹配，所有型腔特征都是沿Z轴方向可直接加工的结构，没有需要四轴五轴联动才能加工的特征，也没有拆分成多个镶件，整体式的型腔结构能避免镶件拼接缝在箔片表面留下压痕，保证箔片成型后的外观质量。肋槽的宽度和深度比例经过反复核算，既保证压出的加强筋能给薄箔片提供足够的抗变形能力，又不会因为槽深过大导致加工时刀具排屑不畅，出现崩刀或者槽壁粗糙的问题，加工时可以选用常规的平底立铣刀走等高加工路径，不需要定制特殊成型刀具，进一步压缩模具的制造成本。

　　从实际使用的角度看，这套模具安装在普通数控铣床或者小型压力机上都能完成箔片的压型作业，不需要配套专用的模架，生产小批量的通讯类箔片配件时，不需要投入高额的模具开模成本，只要把模具固定在工作台上，配合对应的上模压头就能完成成型作业，压型过程中模具的平整顶面能保证箔片主体的平面度，侧部的斜向肋槽压出的加强筋，能让箔片在装入通讯设备腔体后，和腔体内壁保持稳定的贴合，既起到电磁屏蔽的作用，又能辅助散出内部元器件工作产生的热量，不会因为箔片变形出现缝隙，导致屏蔽效果下降或者散热接触不良的问题。

　　在结构细节处理上，模具型腔的底边都做了微小的圆角过渡，没有尖锐的直角棱边，一方面是避免压型时锐边把箔片裁切破损，导致零件报废，另一方面也能减少加工时刀具在直角位置的进给负载，避免刀具因为突然的切削力变化出现断刀问题。模具的上表面除了型腔区域外，预留了足够的压边宽度，压型时可以把箔片原材料平整压在模具表面，避免压合过程中箔片出现移位，导致成型的零件尺寸超差，压边区域的平面度和型腔顶面保持一致，保证原材料在压型前处于完全平整的状态，不会因为原材料翘曲导致成型后的零件出现褶皱或者厚度不均的问题。
