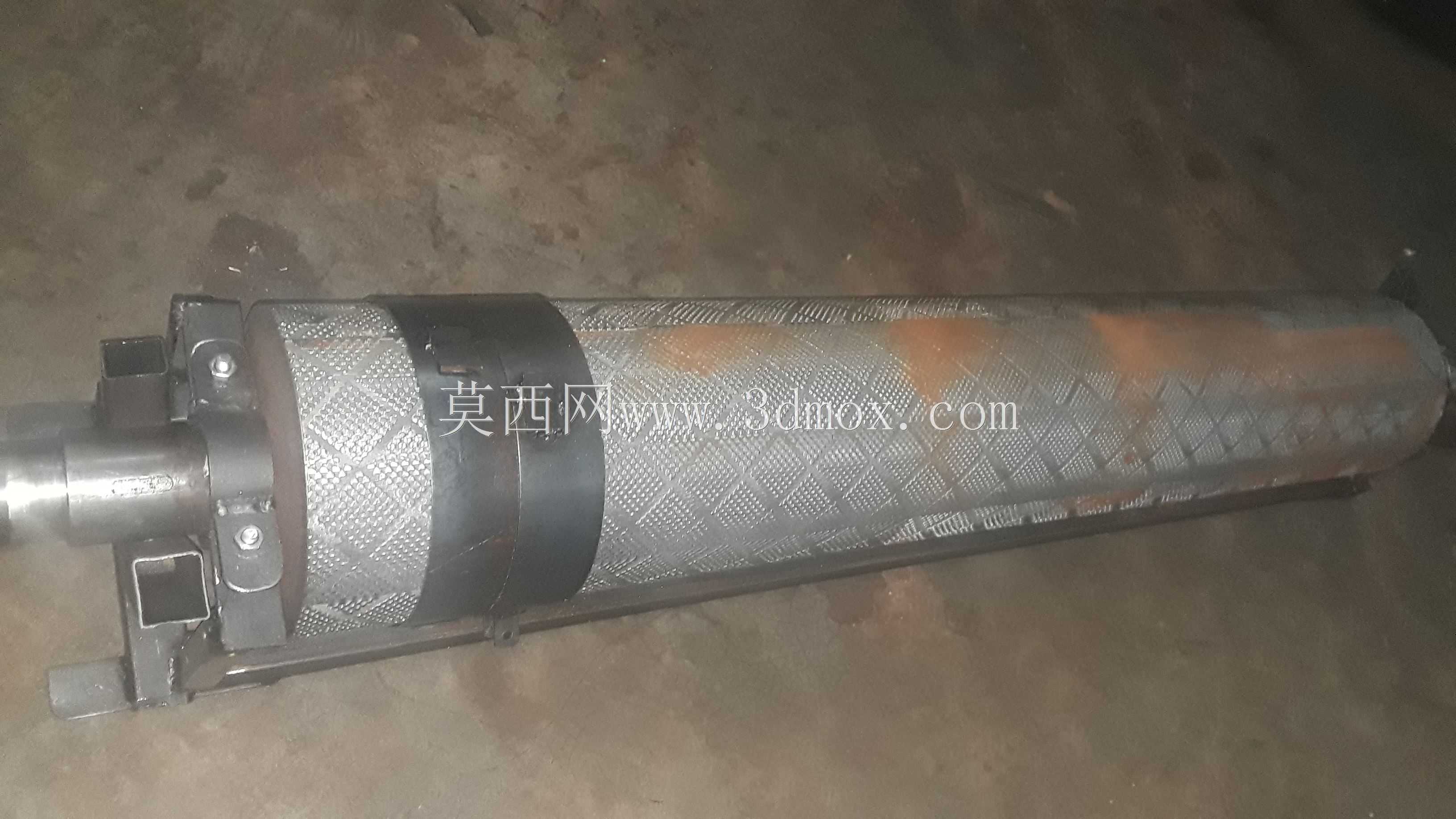

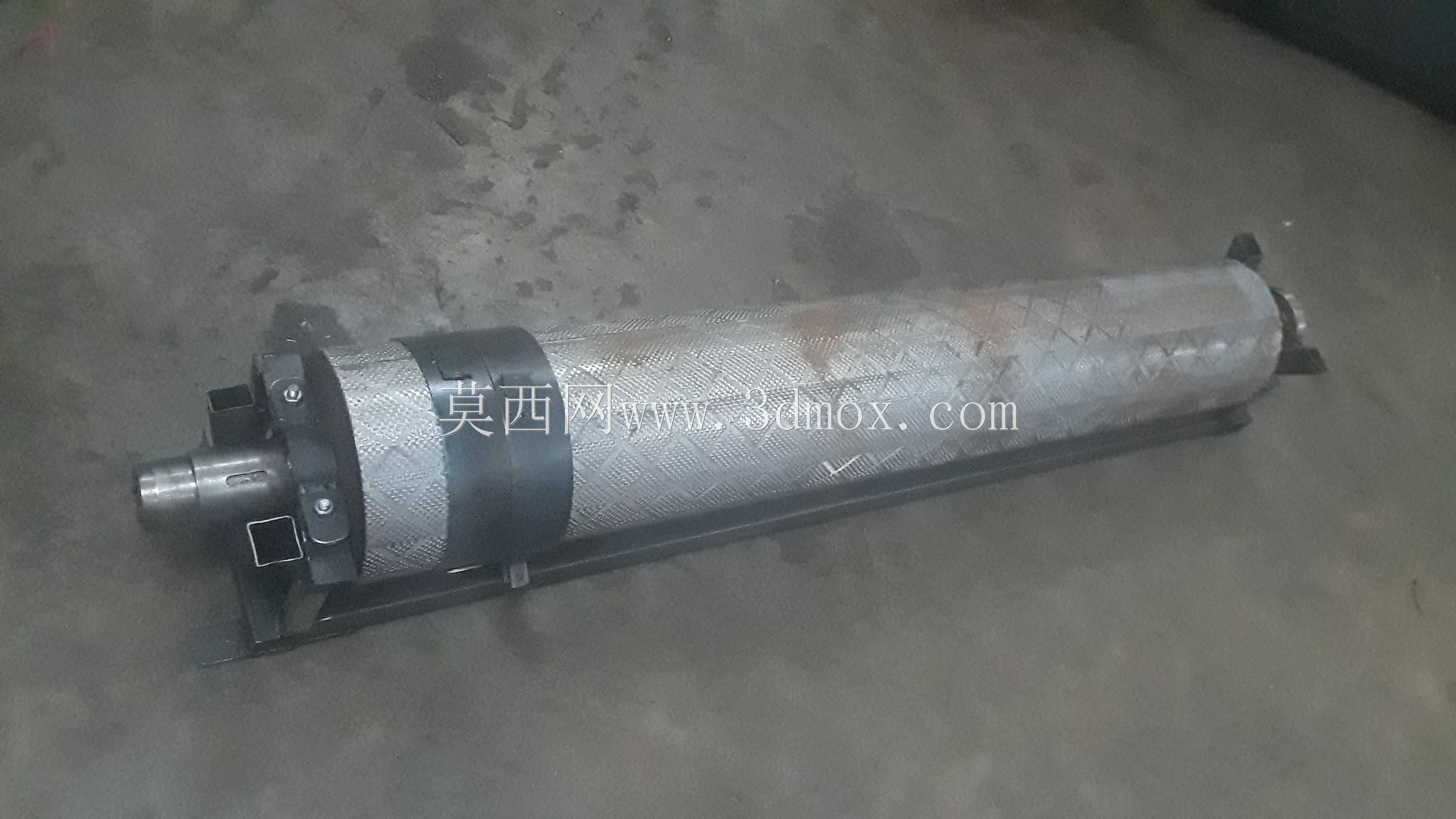

带网孔结构的纸巾滚筒注塑成型模具

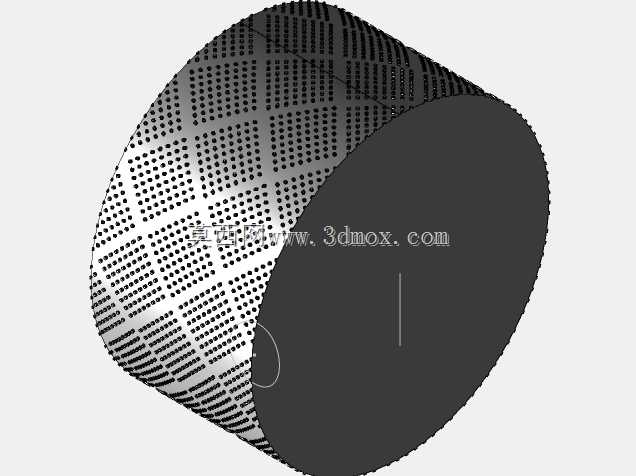

　　日常民用纸品生产环节中，卷装纸巾的外装塑料套筒是消耗量极大的配套部件，这类薄壁筒状零件的批量生产完全依赖高精度注塑模具完成，本次涉及的模具正是针对带密集网孔的纸巾套筒开发的成型工装。从实际生产场景来看，这类纸巾套筒需要套在卷纸外侧，既起到承托纸卷避免运输过程中散卷的作用，筒壁的密集网孔还要兼顾透气与减重需求，同时网孔排布形成的肌理也能提升握持时的摩擦力，避免用户抽取纸巾时套筒打滑。设计这套模具的初期，首先要明确成品零件的安装边界：常规家用卷纸的纸芯直径在40mm至45mm区间，成品套筒的内径需要预留0.2mm至0.3mm的装配间隙，避免套入纸芯时出现卡滞，筒壁的整体厚度控制在1.2mm，过薄会导致注塑充模时走胶不齐出现缺料，

　　过厚则会产生缩痕影响外观，同时增加单模的材料消耗提升生产成本。针对筒壁密集网孔的成型需求，模具的型腔部分采用了镶拼式结构，不同于整体式型腔加工难度大、排气不良的问题，镶拼结构可以将网孔成型的细小型芯拆分加工，每一组网孔对应独立的小型芯镶件，加工时可以采用精密电火花逐组加工，既保证了每个孔位的位置精度，也能在细小型芯出现磨损、断裂时单独更换镶件，不需要整体报废型腔，大幅降低后期的模具维护成本。考虑到筒状零件的脱模特性，模具采用了圆周式抽芯结构，因为筒壁的网孔是沿圆周方向均匀排布，常规的直顶脱模会刮伤网孔边缘的飞边，甚至导致孔位变形，圆周抽芯可以在开模后先将成型网孔的细小型芯沿径向退出，再通过顶出机构将完整的筒件从主型芯上顶出，

　　整个脱模过程的行程经过反复校核，确保每根小型芯的退出距离大于网孔的深度，不会在顶出时与零件发生干涉。流道设计上采用了热流道点浇口进胶，浇口位置设置在套筒的端面非外观区域，避免在网孔区域留下浇口痕迹影响外观，同时热流道可以减少流道凝料的产生，降低原料损耗，点浇口的自动切断特性也能减少后续人工修剪浇口的工序，提升批量生产的效率。冷却水路的排布围绕型腔与主型芯做圆周环绕布置，进水与出水的温差控制在3摄氏度以内，确保筒壁各区域的冷却速度一致，避免因为冷却不均导致零件出现椭圆变形，毕竟这类套筒是薄壁回转体零件，圆度公差需要控制在0.1mm以内，否则会出现纸卷卡入后转动不畅的问题，影响用户的使用体验。在排气设计上，

　　除了镶拼结构自然形成的排气间隙，还在每个网孔型芯的末端开设了深度0.02mm的排气槽，因为网孔区域的胶位薄、充模阻力大，如果排气不畅很容易出现困气烧焦的问题，导致网孔边缘出现缺胶、黑边等缺陷，排气槽的深度经过反复验证，既可以顺利排出型腔内的空气，又不会出现胶料溢入槽内产生飞边的问题。这套模具适配常规的卧式注塑机，安装时的定位圈尺寸、锁模孔位都按照通用注塑机的标准参数设计，不需要额外做改装就能直接上机生产，生产周期可以控制在18秒每模，单模出一件的配置虽然看似效率不高，但结合零件的尺寸与结构复杂度，能最大化保证成品的合格率，避免多腔模带来的各腔充模不均、品质不一致的问题。实际试模过程中，还针对网孔区域的走胶速度做了分段射速调整，在胶料流经网孔区域时适当提高射胶速度，避免胶料冷却凝固导致孔位填充不全，同时在保压阶段采用分段保压，既保证筒壁的尺寸精度，又不会因为保压压力过大导致小型芯出现偏移，影响网孔的位置度。
