PET果汁瓶吹塑成型模具结构设计

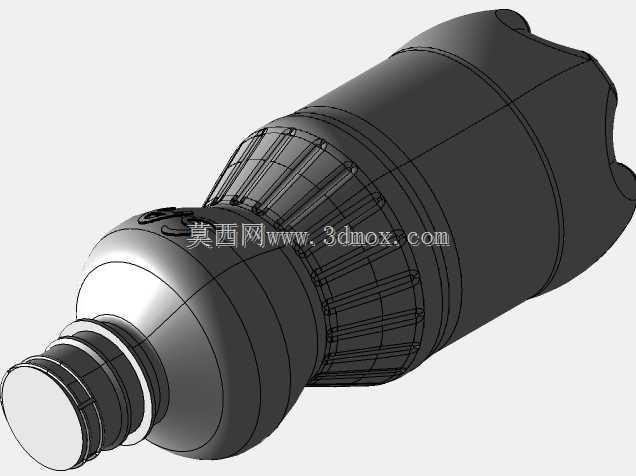

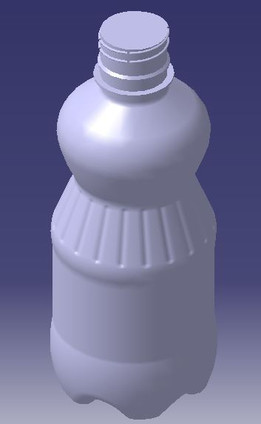

　　这套模具针对PET材质果汁瓶的量产需求开发，适配常规注拉吹成型工艺线，可直接对接现有吹瓶设备的装夹工位，无需额外改动设备安装基座。瓶身主体采用圆润收腰造型，中段设置环形防滑筋结构，既提升消费者手持握持的摩擦力，避免冷藏后瓶身凝露打滑，也能在堆叠运输过程中增强瓶体径向抗挤压能力，降低仓储堆码时的瘪瓶率。瓶口采用标准螺纹接口设计，匹配市面通用的铝制防盗盖与塑料旋盖，螺纹段的脱模斜度经过反复校核，吹塑完成后可顺利实现自动脱螺纹，不会出现瓶口螺纹拉伤、溢边的问题，保证后续灌装线的旋盖工序密封性达标。

　　设计过程中优先考虑量产的成型效率，模具型腔的排气槽设置在瓶身防滑筋的凹槽位置与瓶底凹陷处，避免吹塑过程中出现局部憋气导致的成型缺料、表面水纹缺陷，冷却水道沿着型腔轮廓随形排布，可将成型周期控制在合理区间，适配高速灌装线的产能节拍。瓶底采用花瓣式凹陷结构，既提升瓶体直立放置的稳定性，也能在灌装高温果汁后抵消内容物冷却产生的负压变形，避免瓶底内凹导致的放置不稳问题。

　　从安装适配性来看，模具的合模导向结构采用标准导柱导套配合，合模精度可控制在0.02mm以内，合模面的贴合度经过修配验证，不会出现合模缝溢料产生的飞边，减少后续人工修边的工序成本。模具的吹口对接结构适配常规吹瓶机的吹气杆工位，吹气杆的伸入深度与瓶口密封段尺寸匹配，吹塑过程中不会出现漏气导致的瓶型吹胀不足问题。

　　针对果汁包装的使用场景，瓶身的壁厚分布经过梯度设计，瓶口螺纹段壁厚控制在1.2mm以上，保证旋盖时的结构强度不会出现瓶口开裂，瓶身主体壁厚均匀控制在0.3mm到0.4mm之间，在满足跌落测试强度要求的前提下尽可能减少PET原料用量，降低单瓶包材成本。瓶肩位置采用大圆弧过渡结构，既避免吹塑过程中应力集中导致的瓶肩开裂，也能在灌装时让果汁顺着瓶壁流下，减少液体飞溅产生的泡沫，提升灌装效率。

　　这套模具的结构拆分充分考虑日常维护需求，型腔镶块采用可拆式设计，若后续需要调整瓶身浮雕标识或者更换磨损的型腔部位，无需更换整套模具，仅需更换对应镶块即可，降低产线换型的成本与停机时间。模具的开合模行程适配常规吹瓶机的动模行程范围，安装时可直接通过标准压板固定在设备工作台上，无需额外加工定制连接法兰。在成型工艺验证阶段，针对PET原料的拉伸温度、吹胀压力参数做了匹配设计，可适配不同黏度牌号的PET原料，满足不同容量规格果汁产品的包装需求，瓶身的透明度与表面光泽度可达到食品包装的外观要求，无需额外做表面抛光后处理。
