电动遥控直升机流线型舱盖结构设计

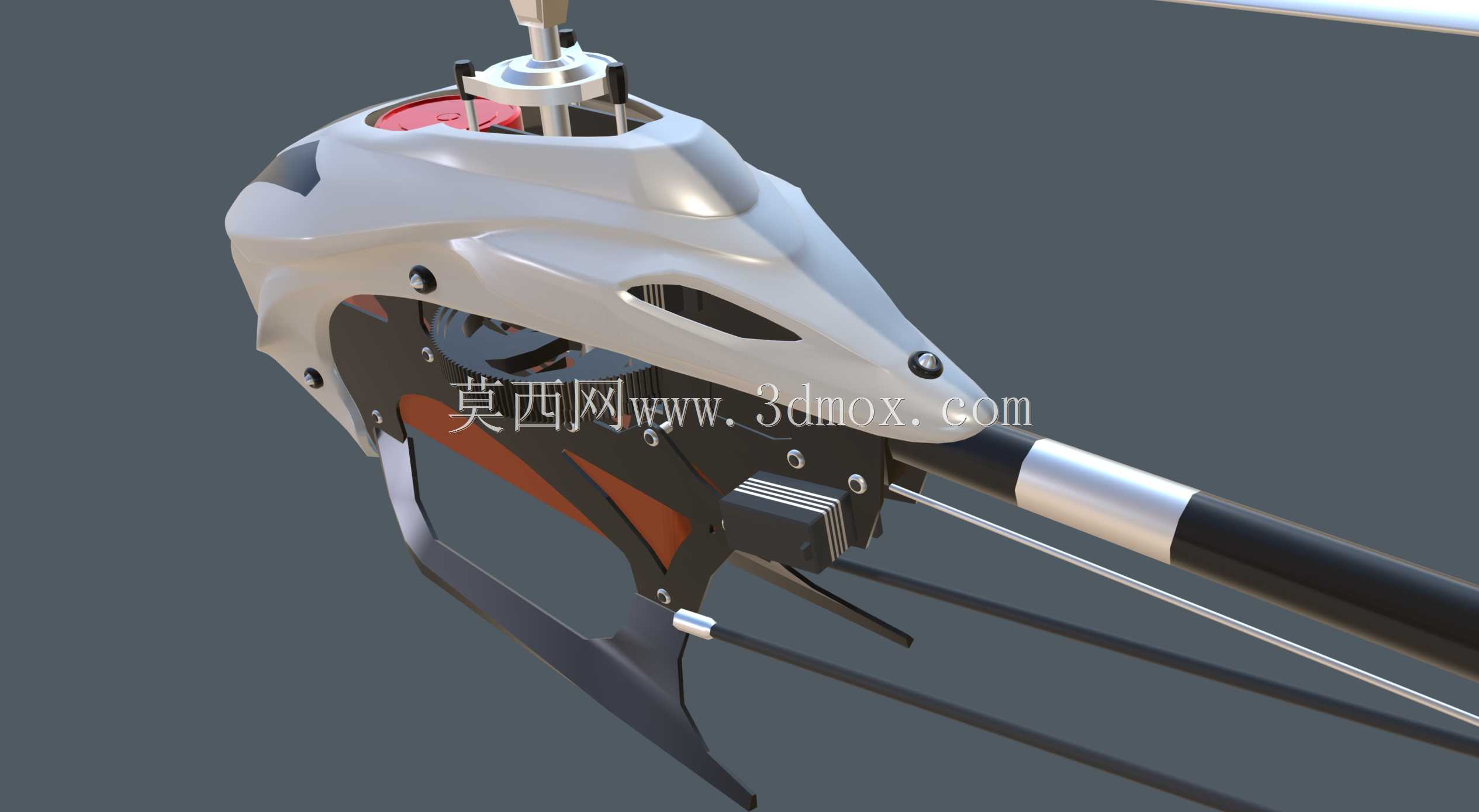

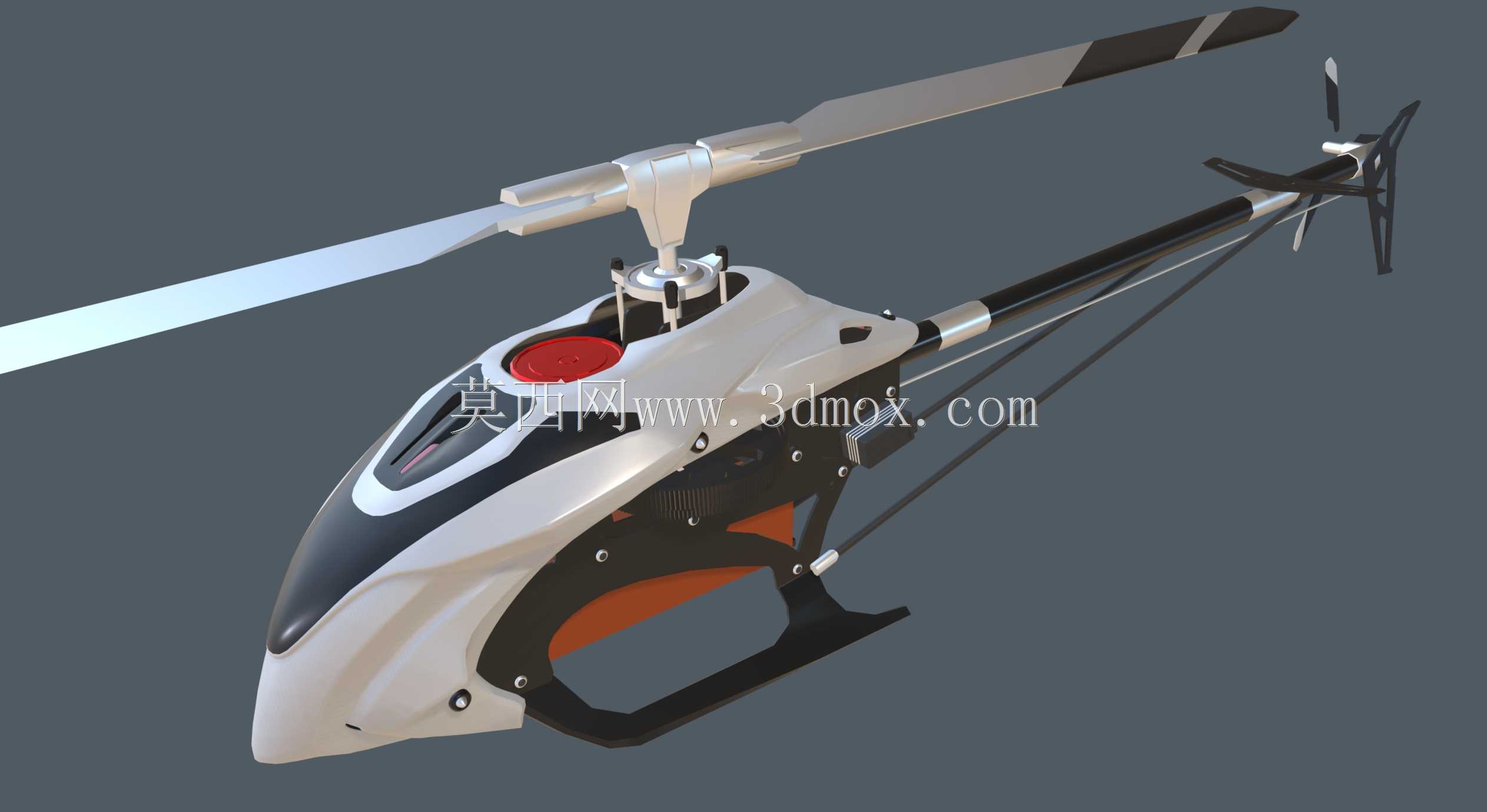

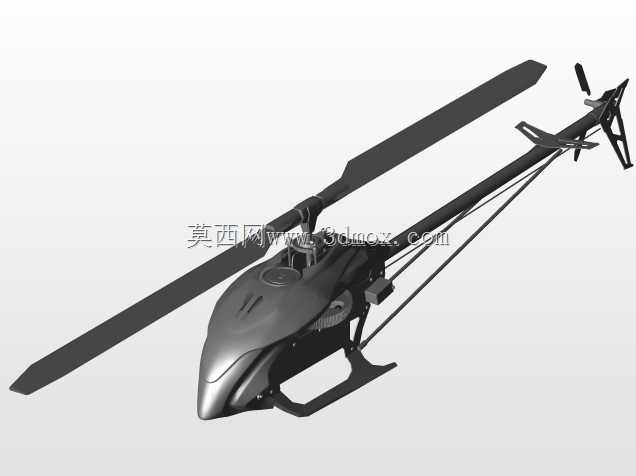

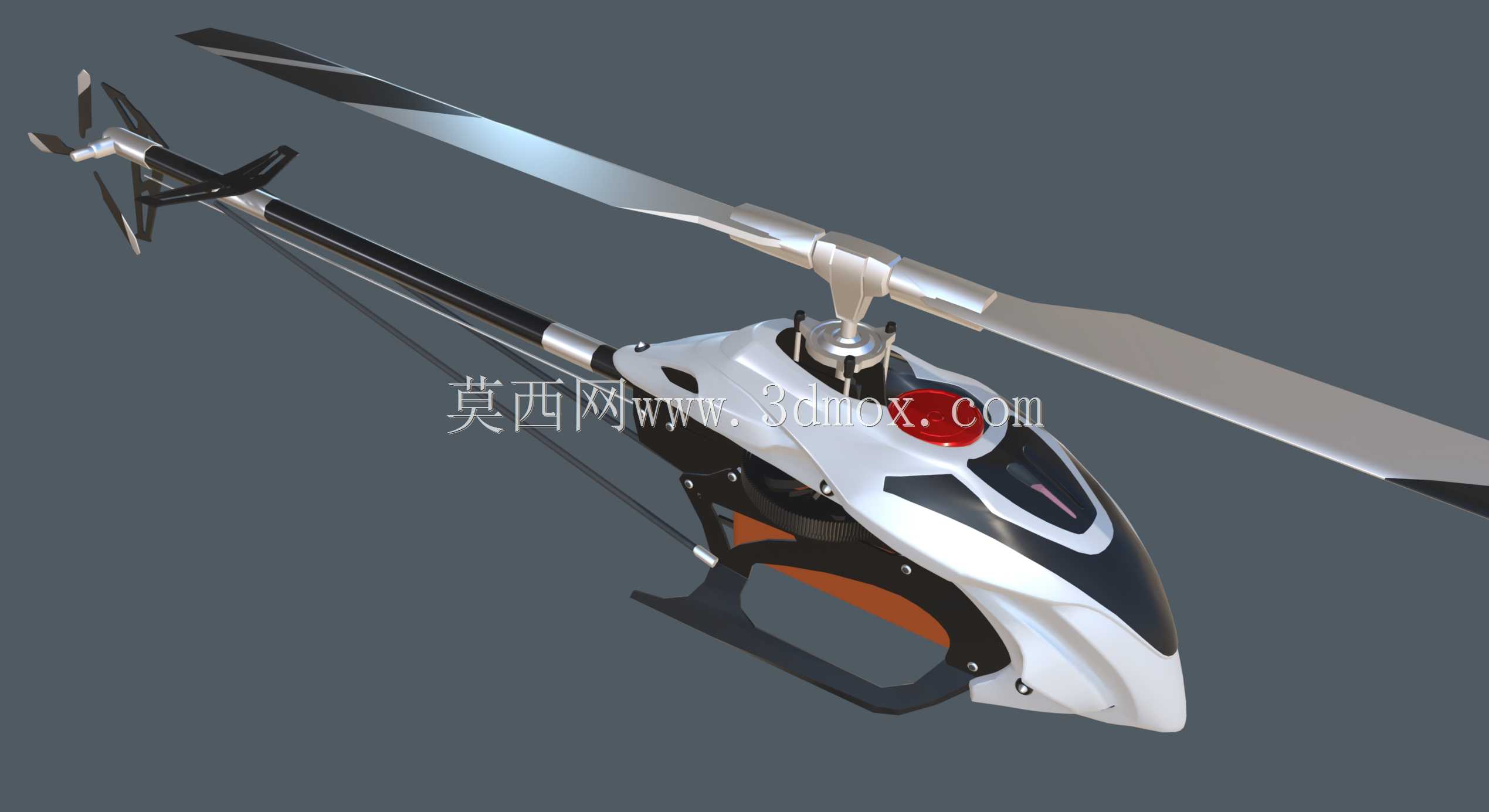

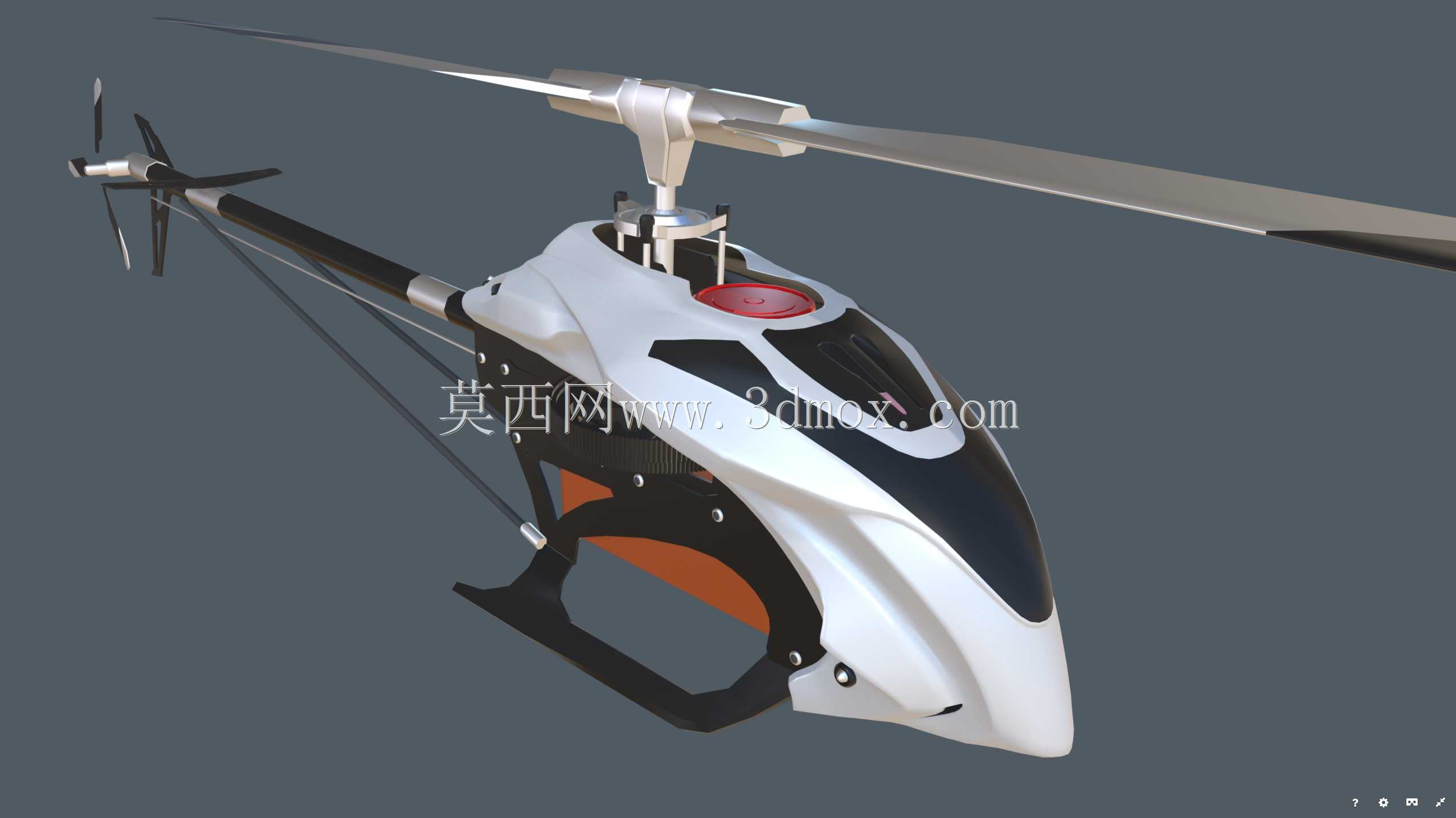

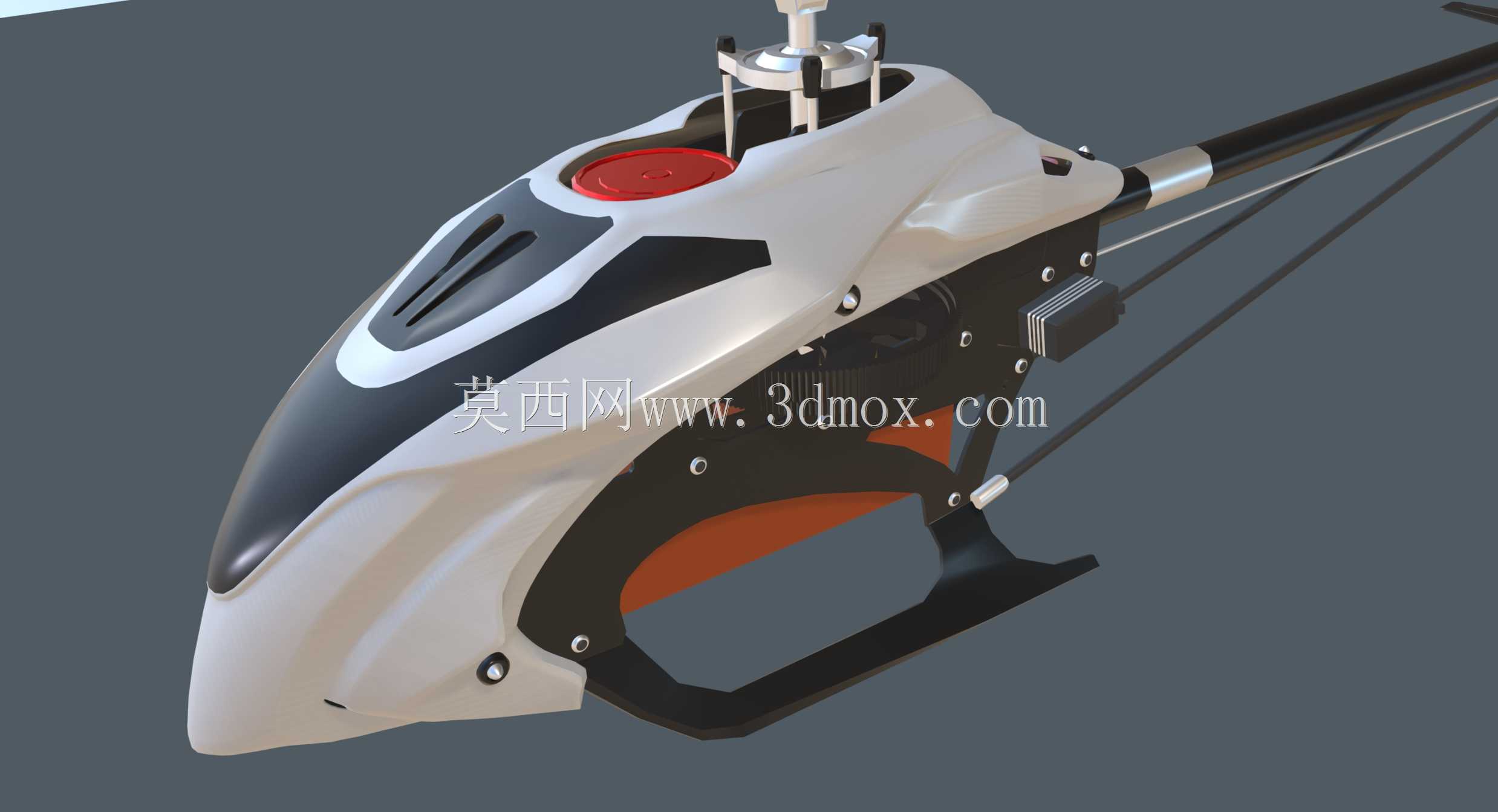

　　这款电动直升机舱盖的设计，首先要匹配航模直升机的实际飞行场景需求——航模飞行过程中，舱盖既要承担内部电子调速器、接收机、电池组的防护作用，避免飞行中扬尘、草屑、低空飞行时的水汽侵入核心电控区域，还要尽可能降低飞行风阻，同时兼顾整机的视觉辨识度。从结构层面看，舱盖采用了一体化曲面成型思路，主体曲面顺着主旋翼基座的安装位置向前平滑收窄，机头位置做了低风阻的楔形切角，能在高速前飞时引导气流顺着舱盖表面流向机身后段，减少紊流对尾梁区域的干扰。舱盖顶部预留了与主旋翼固定座匹配的避让缺口，缺口边缘做了1.5mm的翻边强化处理，避免频繁拆装舱盖时边缘出现应力开裂；侧面的内凹曲面刚好贴合机身内部的电池安装位，既可以在飞行时对电池形成侧向限位，减少电池晃动带来的重心偏移，也能让舱盖与机身骨架的贴合度更高，避免高速飞行时舱盖出现震颤异响。

　　从安装边界来看，舱盖下部的三个固定点位完全匹配常规450级电动直升机的机身碳纤机架安装孔位，前端两个固定点采用嵌入式尼龙螺母预埋的设计，安装时直接用M2螺丝从机架内侧锁紧即可，后端的卡扣位对准尾梁前端的定位槽推入就能完成固定，全程不需要额外做结构修改，拆装一次的时间可以控制在10秒以内，方便外场飞行时快速更换电池或者调整内部设备。舱盖表面的分色区域做了细微的曲面落差设计，黑色的风挡区域比主体白色曲面低0.3mm，后续如果需要粘贴装饰贴纸或者做涂装分色，能直接依托这个落差做定位，不需要额外做遮盖标记。机头下方的橙色区域是预留的散热通道位置，曲面做了向内的导风倾角，飞行时的迎面气流可以顺着这个倾角进入舱内，直接吹过电调与电机的散热片，带走大油门飞行时产生的热量，避免电控设备过热触发保护。

　　在实际的航模应用场景里，这类舱盖除了基础的防护与减阻作用，还要考虑炸机时的缓冲性能——设计时在舱盖与机架接触的边缘位置做了2mm厚度的弹性形变预留区，当出现低空坠落或者碰撞障碍物的情况时，舱盖可以通过自身的轻微形变吸收一部分冲击能量，减少冲击力直接传递到内部的电子设备与机架结构上，降低炸机后的维修成本。主旋翼下方的红色圆形区域是加油口（油动版本通用）或者电池开关的避让位，不管是搭配同级别电动直升机还是改装油动版本，这个位置的开孔尺寸都能兼容常规的油壶加油嘴或者船型开关的安装尺寸，不需要二次扩孔。尾梁连接位置的舱盖做了收窄的锥形过渡，能让气流从舱盖尾部流出时更平顺，减少尾桨位置的紊流，提升尾桨的锁尾效率，在做3D特技动作比如侧飞、倒飞时，机身的姿态稳定性会有明显提升。

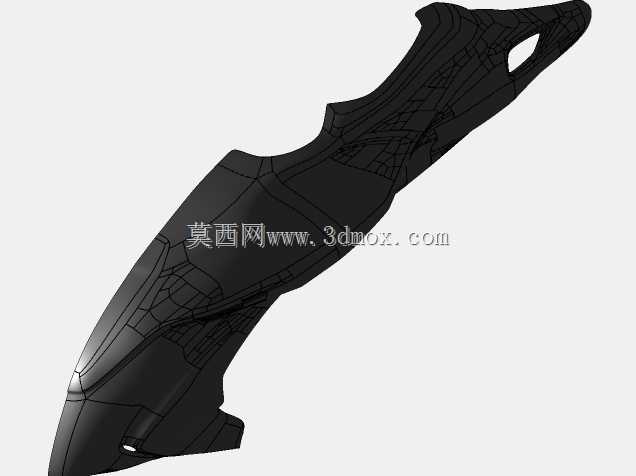

　　从建模的细节处理来看，整个舱盖的曲面都是G2连续过渡，没有尖锐的棱角，一方面是降低风阻，另一方面也能避免日常拿取模型时被锐边划伤。舱盖内侧做了均匀的1.2mm壁厚设计，既保证了整体结构强度，也不会因为壁厚过大增加不必要的整机重量，整个舱盖的成品重量控制在28g以内，不会给整机带来过多的负载，影响飞行续航时间。侧面的安装定位凸台高度设计为3mm，刚好能卡在机架的碳纤板侧面，安装时不需要反复调整位置，对准凸台推入就能让所有固定孔位自然对齐，降低安装难度。对于航模玩家或者结构设计从业者来说，这个舱盖的设计思路也可以延伸到其他小型无人飞行器的外壳设计上，比如在做小型航拍无人机的外壳设计时，同样可以参考这种曲面导风、点位定位、预留形变缓冲区的设计逻辑，平衡防护性能、风阻表现与拆装便利性。
