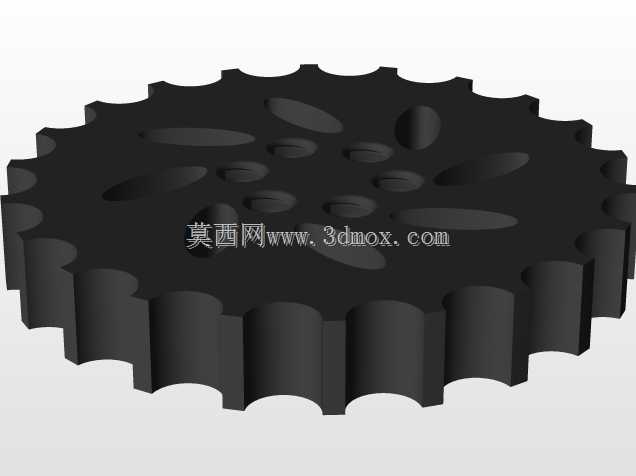

减速机用带孔齿形同步带轮结构设计

　　这款带轮结构主要适配小型减速箱的同步传动场景，在小型输送设备、桌面级自动化传动模组、小型工装的动力传递环节中，这类带轮承担着将输入端动力同步传递至减速机构的核心作用，相比平带轮它的传动比更精准，不会出现打滑丢转的问题，相比纯齿轮啮合传动，它的运行噪音更低，不需要额外做复杂的润滑密封结构，安装维护的门槛更低。从结构设计来看，这款带轮采用周向均匀分布的圆弧齿形，齿廓做了圆角过渡处理，能和配套同步带的齿槽完全贴合，啮合过程中不会出现齿根应力集中的问题，长时间运行下齿面的磨损量能控制在合理范围内，带轮本体上分布的多组不同规格的镂空孔，不是单纯为了减重做的装饰结构，大尺寸的长圆形孔主要是降低带轮整体的转动惯量，在频繁启停的传动场景下，

　　能减少输入端电机的启动负载，小尺寸的圆形孔一方面是做动平衡校正的工艺孔，在带轮精加工完成后，可以通过在对应孔位增减配重的方式，把带轮的动平衡等级调整到适用转速要求的范围内，另一方面这些孔也能在带轮高速运转时带动周边空气流动，带走同步带和带轮啮合摩擦产生的部分热量，降低同步带的老化速度。设计这款带轮的时候，首先要确定的是安装边界尺寸，内孔的公差要和配套的输出轴做过渡配合，轴向上要预留卡簧槽或者紧定螺钉的安装位置，防止带轮运转时出现轴向窜动，带轮的齿顶圆直径要严格匹配所选同步带的节距参数，齿侧的间隙要控制在合理范围，间隙过大会导致传动回程差变大，影响传动精度，间隙过小会导致啮合过程中齿面挤压过度，加剧同步带的磨损，

　　带轮的整体厚度要比配套同步带的宽度宽出1到2毫米，避免安装时出现对位偏差导致同步带跑偏脱出。在实际选型应用中，这类带轮适合用在转速不超过3000转每分钟、传动扭矩在10牛米以内的传动场景，安装时要保证两个配对带轮的端面共面，偏差不能超过1度，否则会导致同步带单侧受力磨损，大幅缩短使用寿命，带轮的材质如果选用工程塑料制作，适合用在低负载、对噪音控制要求高的场景，比如桌面办公设备、小型医疗设备的传动结构，如果选用45号钢做发黑处理，就能适配常规工业设备的传动需求，负载能力更强，使用寿命更长。这款带轮的镂空结构设计还要考虑加工工艺的可行性，所有镂空孔的边缘都做了倒角处理，一方面是去除加工产生的毛刺，避免安装时划伤操作人员或者同步带，

　　另一方面也能减少应力集中，避免带轮在承受冲击负载时从孔位边缘出现开裂的问题，周向的齿形加工要保证每个齿的分度误差控制在允许范围内，否则会导致啮合过程中出现跳齿的问题，影响传动的平稳性。在减速箱内部使用这类带轮的时候，要注意带轮和周边壳体、其他传动部件的安全间隙，至少要保留3毫米以上的距离，避免运转过程中出现剐蹭，带轮的安装定位要以轴肩作为基准，保证带轮的回转中心和轴的回转中心完全重合，减少运转时的径向跳动，径向跳动量过大不仅会产生异常噪音，还会导致同步带的受力周期性变化，加速同步带的疲劳损坏。
