32规格对夹式双孔安装抱箍管夹结构

　　这款管夹主要面向公称外径32mm的圆形管材固定场景，在民用给排水管路布设、工业低压流体管线排布、通讯线缆穿管防护固定、小型设备气动管路走线等场景中都有广泛应用，核心作用是将管材与安装基面做刚性连接，限制管材在径向、轴向的窜动，同时抵消管路内因流体脉动、设备运行振动带来的位移载荷，避免管材接头松脱、管壁磨损等问题。

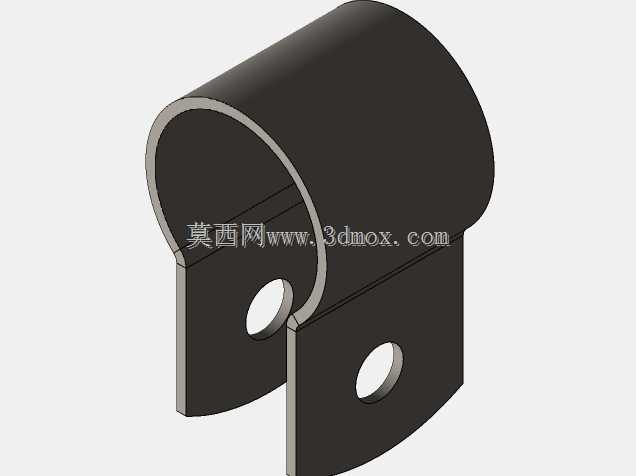

　　从结构设计来看，这款管夹采用单开口抱合式结构，主体为等厚金属板材冲压弯折成型，抱合段为完整的半圆弧曲面，圆弧内径与32mm管材外径做适配公差设计，抱合后与管材外壁的贴合面占管材外圆周面的二分之一以上，保证抱紧时的受力均匀，不会出现局部应力集中压伤薄壁管材的问题。开口处延伸出两个平行的安装耳片，每个耳片上冲制有同轴的圆形安装过孔，两个孔位的中心距经过严格校核，安装时可穿入对应规格的螺栓，通过拧紧螺母实现抱箍的收合抱紧，无需额外的焊接、粘接工序，拆装维护十分便捷。

　　设计过程中重点考量了安装边界的适配性，抱合圆弧的轴向宽度经过优化，既不会过窄导致单位面积抱紧压力过大损伤管材，也不会过宽造成材料浪费、占用过多安装空间；两个安装耳片的伸出长度匹配常规螺栓的安装操作空间，使用普通套筒扳手、开口扳手即可完成拧紧作业，不需要特殊工装。耳片与圆弧段的弯折处做了圆角过渡处理，避免冲压弯折处的应力集中，在长期受振动载荷的工况下不会出现弯折处开裂的失效问题。安装孔的孔径略大于配套螺栓的外径，允许安装时存在小范围的位置偏差，降低现场安装的对位难度，适配土建施工、设备装配中存在的基面孔位误差。

　　实际使用时，这款管夹可以适配多种材质的32mm外径管材，包括PVC给排水管、PPR流体管、金属穿线管、薄壁不锈钢气管、橡胶软管等，针对不同材质的管材，可通过调整螺栓的拧紧力矩来控制抱紧力，固定硬质金属管时可施加较大力矩保证连接刚性，固定薄壁塑料、橡胶管材时可适当降低力矩，避免夹扁管材影响通流或穿线能力。在通讯基站的线缆布设场景中，这类管夹常用来固定穿放通讯线缆的镀锌钢管，将管线沿墙面、支架排布固定，抵御户外风力载荷带来的管线晃动；在小型自动化设备的气动回路搭建中，这类管夹可将PU气管沿设备框架固定，避免管线杂乱干涉设备运动部件；在民用家装的水路改造中，也可使用这类管夹固定墙面走管，保证管路横平竖直，长期使用不松动脱落。

　　从建模逻辑来看，这款零件的建模完全贴合冲压加工的工艺顺序，先绘制平板状态下的展开轮廓，确定圆弧段展开长度、耳片尺寸、安装孔位置，再通过钣金弯折特征生成抱合圆弧结构，最后对锐边做倒钝处理，模型的壁厚参数、弯折圆角参数都与实际冲压工艺参数匹配，可直接用于展开下料、冲压模具设计的参考，不需要额外做工艺修正。模型的安装配合面都做了公差适配的结构处理，圆弧面的尺寸精度满足与32mm管材的配合要求，安装孔的位置度公差符合通用五金配件的装配要求，在做装配体模拟时，可直接将管材穿入抱合段，在安装孔位置配合螺栓、螺母标准件，完整模拟实际装配的全流程，验证安装空间是否存在干涉，螺栓拧紧操作是否有足够的作业空间。

　　需要注意的是，这款管夹为单螺栓收紧的双孔耳片结构，相比单耳管夹的抱紧力更均匀，安装后的抗扭转性能更好，在存在振动的工况下锁紧可靠性更高，不会出现单侧受力导致的管夹偏转、管材滑脱问题。耳片的平面度在建模时做了工艺性考量，冲压成型后耳片平面与安装基面完全贴合，锁紧时螺栓的受力为纯轴向拉力，不会出现附加的弯曲应力，提升螺栓连接的疲劳寿命，在长期受交变振动载荷的场景下，螺栓不易出现松动断裂的问题。
