温室用镀锌板连接型材结构设计

　　在设施农业棚室搭建的实际作业场景里，这类压型金属构件是棚体围护结构固定环节里用量极大的基础配件，日常作业中常用来衔接棚面覆盖的镀锌薄板与主体骨架，替代传统的自攻钉直接固定方式，能大幅降低薄板拼接处的应力集中问题，避免大风天气下板边被撕裂的常见故障。从结构设计逻辑来看，该构件采用对称式的卡槽压型设计，截面中部预留的凸起定位台刚好能卡入骨架方管的预冲孔内，安装时不需要额外做定位划线，工人在高空作业时只要将构件对准孔位推入，再用橡胶锤敲平两翼就能完成固定，单点位安装耗时比传统角码连接缩短近六成，非常适合大面积棚室的快速铺装作业。构件的两翼做了圆弧翻边处理，没有尖锐的剪切边，一方面能避免安装过程中划伤工人的防护手套，

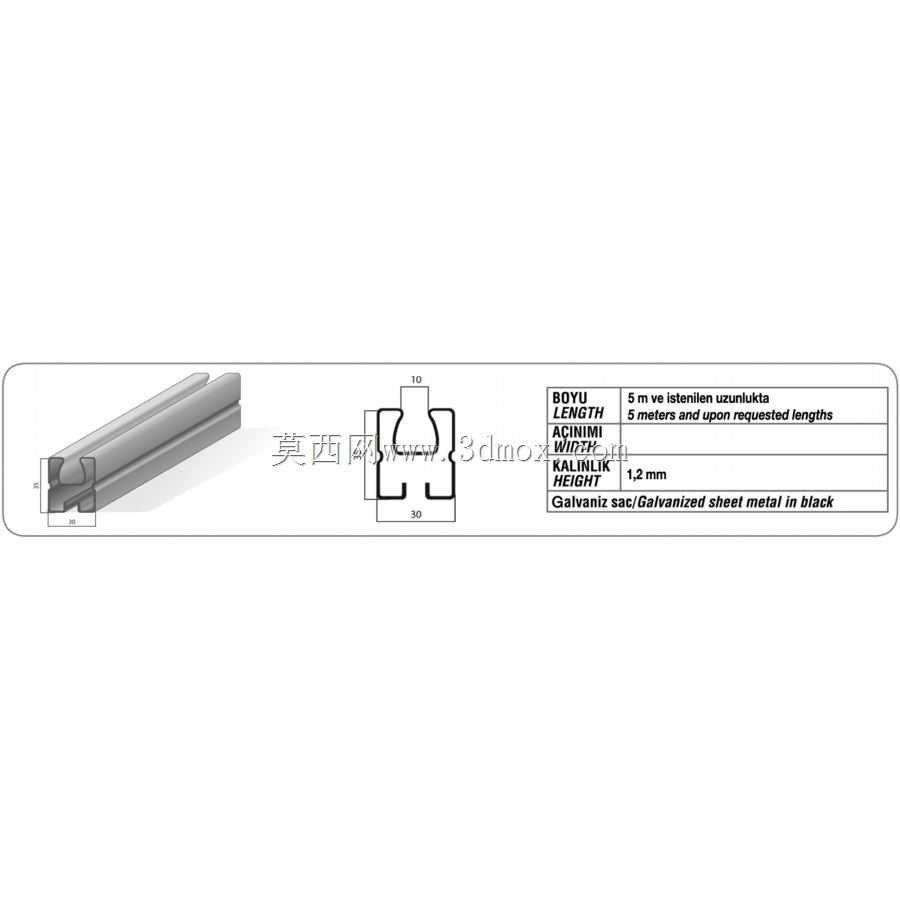

　　另一方面也不会割破覆盖在板材外侧的保温膜，以往使用无翻边压条时，棚膜被金属棱边磨破漏风的问题在北方越冬棚里非常普遍，这个细节设计刚好解决了一线安装的痛点。从尺寸边界来看，该构件的标准段长度适配常规5米幅宽的镀锌卷板，现场施工时可以根据棚面的实际跨度做裁切，不需要定制特殊长度，截面的有效卡接宽度为30mm，刚好覆盖两张薄板的拼接缝，压合后能让拼接处的平整度控制在1.2mm以内，不会出现明显的台阶缝隙，减少雨季时雨水顺着缝隙渗入棚内的概率。构件采用镀锌钢板连续冲压成型，材料厚度控制在1.2mm，这个厚度参数是经过多轮现场测试确定的：厚度低于1mm时，构件在拧紧固定螺栓后容易出现翼缘翘曲，导致板边压合不严密；厚度超过1.5mm时，

　　冲压成型的模具损耗会提升近四成，同时材料成本也会明显上涨，1.2mm的厚度刚好平衡了结构强度与加工成本。在实际使用场景中，这类构件除了用于温室棚面的板材固定，还可以用在畜禽养殖舍的围护板安装、户外临时仓储棚的彩钢板拼接等场景，只要是采用薄金属板做围护结构的轻型框架建筑，都能使用该构件做板缝连接。设计时特意将构件的卡槽深度做了10mm的预留，即使板材因为热胀冷缩出现2-3mm的伸缩位移，也不会从卡槽内脱出，在昼夜温差较大的西北、东北区域，这个设计能有效避免季节性温度变化带来的连接件松脱问题。从安装适配性来看，该构件可以适配壁厚1.0-2.5mm的方管骨架，不需要根据骨架壁厚更换不同规格的配件，现场物料管理的难度大幅降低，

　　施工队不需要准备多种型号的连接配件，减少了错拿错用导致的返工。构件表面的镀锌层采用连续热镀工艺，镀层均匀度能达到户外使用10年以上不出现红锈的标准，不需要额外做喷漆防腐处理，安装完成后直接暴露在户外环境下也能保持稳定的结构性能，在高湿、高盐的沿海区域使用时，也能比普通冷镀锌配件的使用寿命长三倍以上。在三维建模过程中，特意对构件的冲压折弯角做了R0.5的圆角处理，还原实际冲压工艺的成型特征，避免模型出现尖锐直角导致的加工仿真误差，同时模型里预留了安装孔位的定位基准，后续做棚体整体装配时，可以直接通过基准点做阵列装配，不需要逐个调整配件位置，能大幅提升整体棚架的建模效率。
