温室用齿轮轴传动调节机构

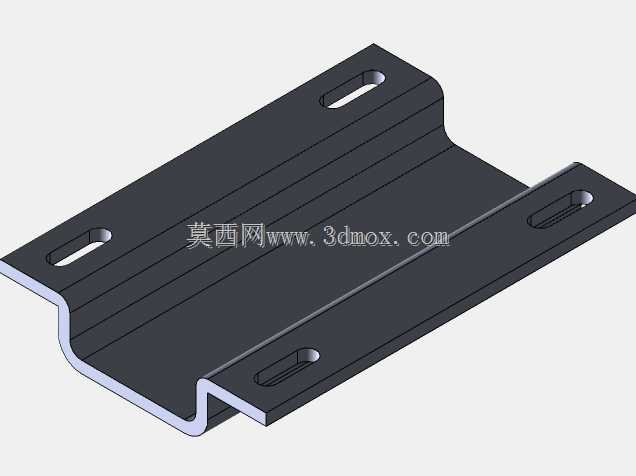

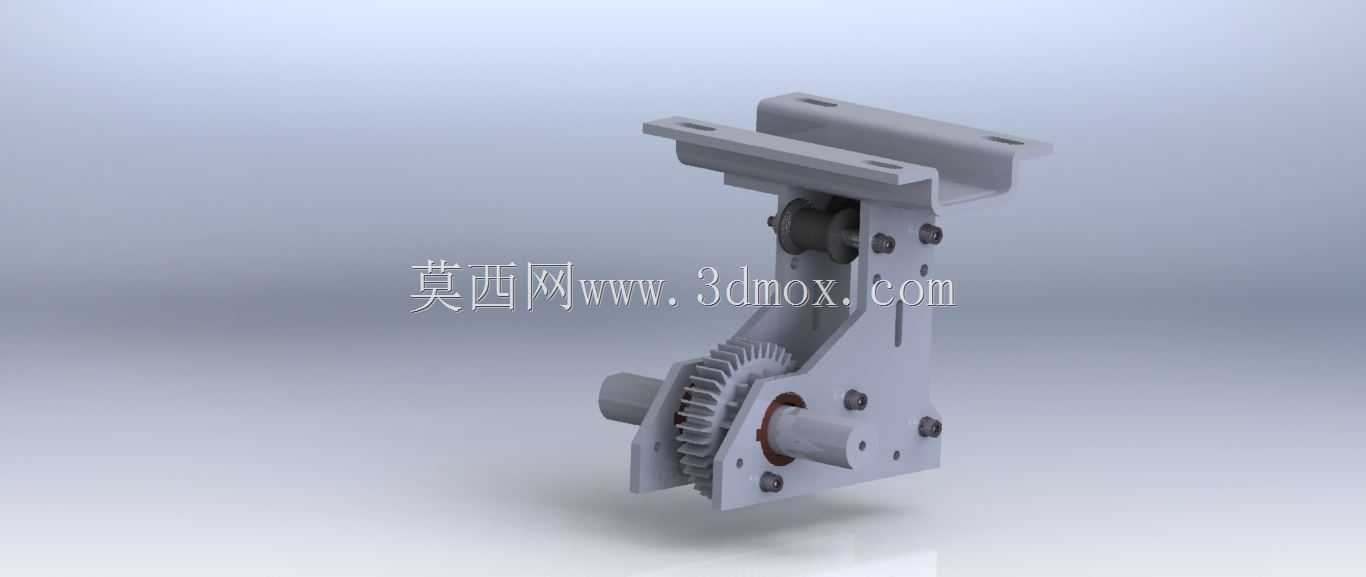

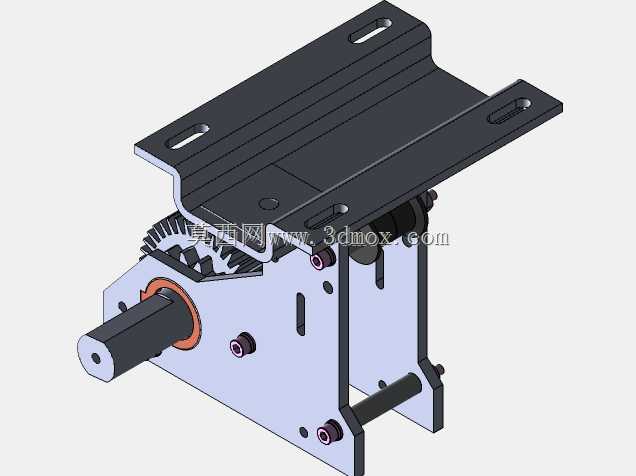

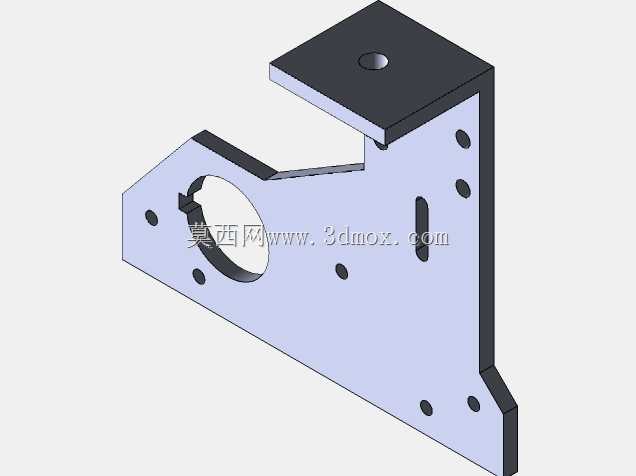

　　这套齿轮轴传动调节机构，主要面向设施农业温室的通风窗、遮阳网拉幕系统做动力传递与行程调节使用，在连栋温室、日光温室的侧窗启闭、顶窗开合、内外遮阳网收放场景中，这类传动组件是替代传统拉绳、手动推杆的核心执行部件，相比零散的齿轮、轴单独装配，这套集成式的安装支架能大幅减少现场安装的对齐工作量，避免散件装配带来的啮合间隙偏差问题。从结构设计来看，组件采用一体式冲压折弯的安装支架作为承载基体，支架上部开出两个平行的长槽安装孔，适配温室骨架上不同间距的预装螺栓位置，安装时不需要在温室型材上重新打孔，只需要将支架卡入型材的预设槽位，穿入螺栓后沿长槽调整啮合位置，待齿轮与配套的齿条完全啮合无卡滞后再锁紧固定，

　　能适配20-40mm宽度的常规温室铝型材安装边，整体安装后的外伸长度控制在120mm以内，不会超出温室型材的外沿，避免和保温被、幕布收卷机构产生运动干涉。核心传动部分采用斜齿圆柱齿轮与输出轴过盈配合的连接方式，齿轮齿部做了15°的螺旋角设计，相比直齿传动，啮合重合度提升30%左右，传递扭矩时的冲击更小，在温室长期高湿、昼夜温差大的环境下，不会因为温度形变出现传动卡滞、打齿的问题，输出轴两端伸出支架的轴段做了铣扁处理，和外部的摇把、减速电机输出端连接时不需要额外加工键槽，直接通过顶丝锁紧就能传递扭矩，轴的支撑位置嵌入了含油轴承，不需要定期加注润滑脂，适配温室少维护的使用需求。设计过程中特意将齿轮的啮合腔做了半开放的挡边结构，

　　既能阻挡温室内部的灰尘、农药水雾、结露水滴直接冲刷齿面，又不会完全封闭腔体，避免内部凝水无法排出导致齿部锈蚀，支架的所有折弯边都做了R2的圆角处理，安装时不会划破施工人员的手套，也不会刮伤温室幕布的编织层。在实际使用中，这套机构既可以配套手动摇把做小面积温室的手动调节，也可以直接和24V直流减速电机的输出端对接，接入温室的环境控制系统，根据室内温湿度、光照强度数据自动调节开窗角度或者遮阳网的展开面积，单组机构可以带动3-5米长度的齿条做直线运动，多组机构通过通轴连接后，可以覆盖整跨12米宽度的温室幅面，传动过程中齿轮和齿条的侧隙控制在0.2mm以内，调节到位后不会出现窗扇自行滑落、幕布下坠的问题。从安装边界来看，

　　支架的两个安装脚间距为60mm，固定孔的槽长为15mm，输出轴的中心距离安装基面的高度为45mm，配套的齿轮模数为1.5，齿数24，适配同模数的温室专用齿条，不需要额外做参数适配，现场装配时只需要保证齿轮和齿条的啮合接触面达到齿宽的70%以上，就能保证长期运行的稳定性，轴端的径向跳动控制在0.1mm以内，高速运转时不会出现异常抖动，也能降低和密封件之间的磨损速度。考虑到温室的高湿环境，所有金属结构件都做了静电喷塑处理，齿轮和轴的表面做了镀锌钝化处理，能抵御常规浓度的农药熏蒸、高湿度空气的腐蚀，正常使用场景下的使用寿命可以达到10年以上，不需要频繁更换易损件。
