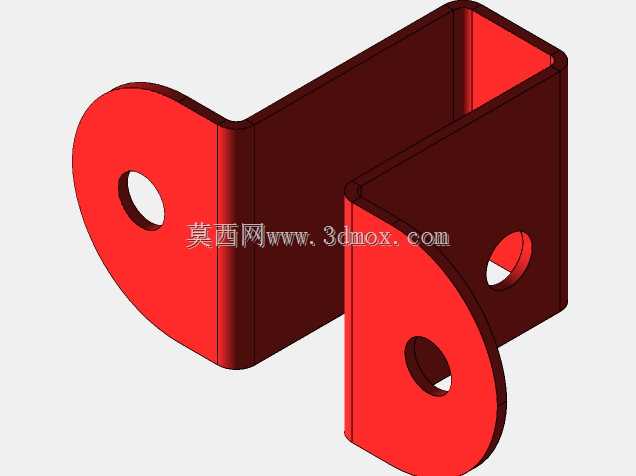

长行程带安装座线性滑动导轨结构

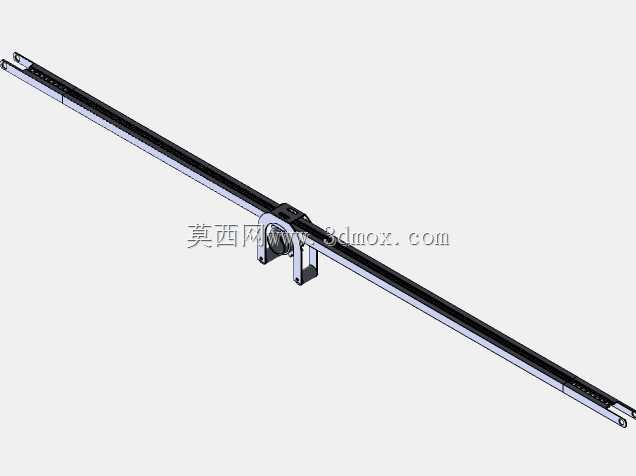

　　做非标设备结构设计时，导向部件的选型往往直接决定整套机构的运行稳定性，这类带一体式安装座的长行程滑动导轨，在通讯设备布线、小型电子产线工位滑台、轻型检测设备平移机构里的应用占比不低。很多刚入行的工程师做导向结构时，容易优先选标准滚珠直线导轨，但在轻载、低频次往复运动的场景里，这类滑动式导轨的抗粉尘能力、安装容错率反而更有优势，不需要像滚珠导轨那样严格控制安装面的平行度公差，也不用定期补充润滑脂维护，在通讯基站内部的模块抽拉结构、户外机柜的抽拉式设备托盘上，这类结构的长期运行故障率比精密滚珠导轨低不少。从结构本身来看，导轨主体采用冷拉型钢一体成型，轨身的滑动面做了减摩处理，配套的滑座自带两个侧装固定耳，耳座上预留了沉头安装孔，

　　不需要额外加工转接板就能直接把负载件固定在滑座上，滑座内部的滑动衬垫和轨身是间隙配合，单边预留0.02到0.05mm的活动余量，既能避免低温环境下材料收缩导致的卡滞，也能抵消一部分安装面的平面度误差。设计这类导轨结构的时候，首先要确认的是安装边界尺寸，轨身总长度要比实际需求的有效行程多出两端各15mm左右的余量，一方面是给滑座预留机械硬限位的接触位置，避免滑座滑出轨身，另一方面轨身两端的安装孔要避开设备内部的走线槽、固定筋位，轨身的截面宽度控制在12mm，厚度8mm，安装时只需要在固定基座上加工两个对应轨身端部安装孔的螺纹孔，就能完成轨身的固定，不需要整根轨身做通长的安装面加工，能减少不少基座的机加工工作量。

　　滑座的安装面距离轨身底部的高度是22mm，做结构布局的时候要提前算好这个安装高度，避免滑座带动负载运动时和下方的基座、走线产生干涉，滑座上的固定孔间距是30mm，适配常规的小型传感器安装板、轻型托盘的固定孔位，不需要额外做转接件。实际应用里，这类导轨的单根额定负载在5kg以内，适合带动小型通讯模块、检测探头、轻量工装做直线往复运动，运行速度不超过0.5m/s的场景下，滑动面的磨损量非常小，正常室内环境下使用寿命能达到上万次往复循环。很多人做这类滑动导轨设计时容易忽略滑座的防脱结构，这款结构在轨身的两端做了翻边限位，滑座滑动到端部时会被翻边挡住，不会因为抽拉力度过大从轨身脱落，这一点在抽拉式通讯设备结构里尤其重要，

　　户外维护时如果抽拉托盘直接滑出脱落，很容易造成设备接线扯断、部件摔坏的问题。另外轨身的侧面做了等距的定位凹槽，安装时可以靠这些凹槽快速确认轨身的安装平行度，不需要打表反复调整，对于批量组装的设备来说，能大幅提升装配效率。滑座的衬垫采用自润滑材料，不需要额外添加润滑油，也就不会出现油污滴落污染通讯设备电路板的问题，这也是这类结构在通讯类设备里被广泛使用的原因之一，毕竟通讯设备内部对洁净度有一定要求，油污带来的粉尘吸附很容易造成电路板接触不良。做三维建模的时候，要特别注意轨身和滑座的配合间隙，不能把配合尺寸做的过盈，不然实际装配时会出现滑座滑动卡滞的问题，也不能间隙过大，不然滑座运动时会出现晃动，影响负载上安装的传感器、接插件的对位精度，一般来说0.03mm左右的单边间隙是比较合适的，既能保证滑动顺畅，也能把晃动量控制在0.1mm以内，满足大部分轻型通讯设备、小型检测机构的精度要求。另外安装座的固定耳位置做了加强筋结构，避免固定螺丝锁紧时安装耳出现断裂变形，毕竟很多现场安装的时候，工人的锁紧力度不好控制，如果没有加强筋，塑料或者薄金属材质的安装耳很容易被螺丝锁裂。轨身的端部做了倒角处理，装配时能更顺利的把滑套装入轨身，不会因为端部的锐边刮伤滑座内部的衬垫，这些细节结构虽然不起眼，但在实际批量生产和装配的时候，能减少很多不必要的售后和装配问题。
