MIGU一体式气保焊接设备结构设计

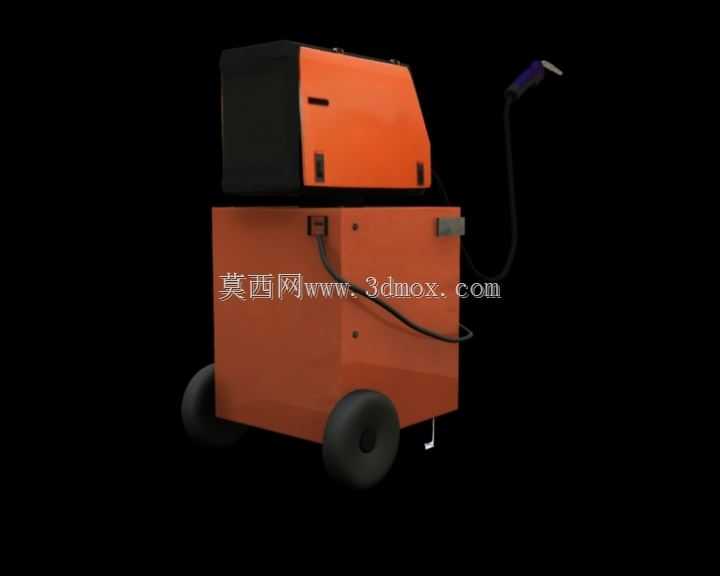

　　这套MIGU焊接设备的三维结构，完整还原了一体式气保焊机的整机布局，在车间钢结构焊接、五金件加工、小型金属构件预制的场景中，这类集成送丝机构的焊机是一线工位的核心作业设备，相比分体式焊机，它把送丝轮、焊丝盘舱直接整合在主机顶部，省去了外接送丝机的走线布置，在移动作业、狭小工位焊接时的适配性更强。从结构设计逻辑来看，顶部翻盖式的焊丝舱做了斜向开合的限位结构，翻开后可以直接容纳标准直径的焊丝盘，舱盖内侧预留了送丝软管的走线路径，避免焊丝送进过程中出现硬折导致的送丝卡顿；舱体旁的散热风扇采用内嵌式安装，扇叶外侧的防护网做了冲压格栅结构，既保证焊接过程中功率器件的通风散热，也能防止车间飞溅的焊渣、铁屑进入风机内部打坏扇叶。

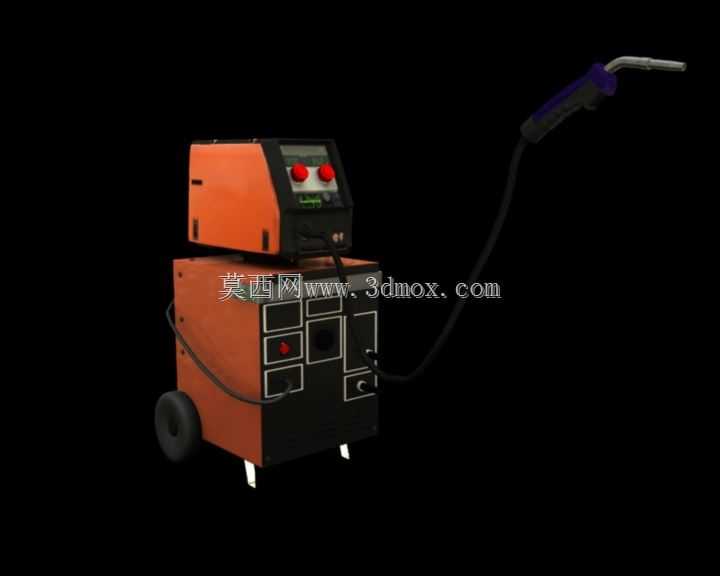

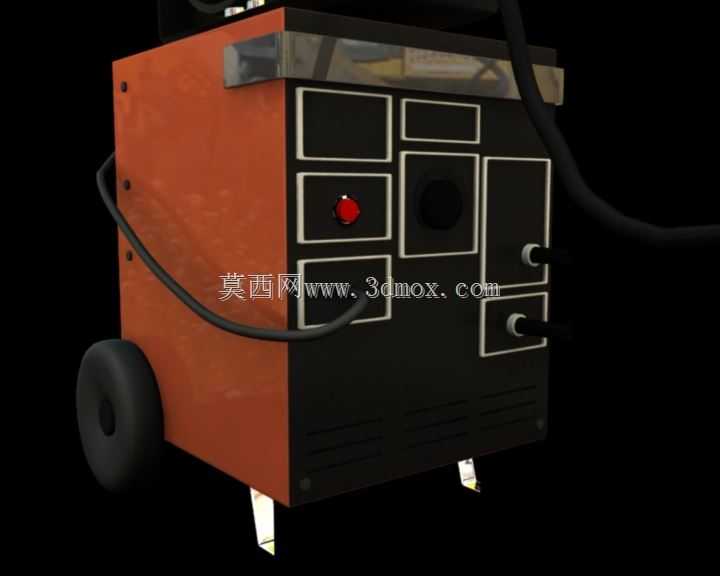

　　正面操控区域的布局完全贴合一线焊工的操作习惯，两个大尺寸红色调节旋钮对应焊接电流、电压参数，旋钮做了防滑滚花处理，焊工戴厚焊接手套也能精准拧动调节；下方的数显屏直接实时显示预设参数与实际输出值，屏体做了下沉式安装，避免焊接过程中飞溅的焊渣直接打在屏幕表面造成刮花，屏旁的小尺寸急停按钮采用凸起式设计，遇到紧急情况可以快速拍下切断输出。主机下部的箱体采用厚钢板折弯焊接结构，箱体边角做了圆弧过渡处理，既避免车间转运时磕碰边角造成变形，也能防止尖锐边角刮破焊工的工作服；箱体正面的凹槽式拉手方便设备短距离搬移，底部预留了四个脚轮的安装孔位，用户可以根据工位需求选配万向脚轮实现工位间快速转场。从安装边界尺寸来看，

　　整机宽度控制在常规工位操作台的容纳范围内，深度方向预留了焊枪线缆、接地线缆的弯曲半径空间，背部的散热格栅距离墙面至少需要预留十厘米以上的通风间隙，避免散热不畅导致的功率器件过热保护；送丝机构的压丝轮位置做了快开结构设计，更换焊丝时不需要额外工具就能扳开压臂穿入焊丝，压丝轮的压力调节旋钮做了刻度标识，不同直径的焊丝可以对应匹配不同的压紧力，避免压力过大压变形焊丝、压力过小出现送丝打滑的问题。焊枪接口采用快插式结构，接口旁预留了气路接头的安装位，外接保护气路时可以直接插接锁定，不需要额外拧动管箍，减少工位准备的辅助时间；设备侧面的接地端子做了内凹式设计，接地夹线缆接入后不会突出箱体表面，避免转运时磕碰扯断接线端子。在结构细节上，

　　操控面板的所有按钮、旋钮都做了密封胶圈的安装槽，适配车间多粉尘、多焊接飞溅的作业环境，防止金属粉尘进入元件内部造成接触不良；顶部焊丝舱的翻盖合页采用阻尼结构，翻开后可以停在任意角度，不会因为车间振动或者误碰自动合上打断换焊丝的操作。这类一体式MIG焊机在五金加工厂、小型钢结构作坊、汽车维修门店的应用占比很高，设计时充分考虑了一线作业的粗暴使用场景，所有易损部件都做了快拆结构，风扇、旋钮、接口这些容易损坏的零件都可以单独更换，不需要整体拆解主机，大幅降低设备的后期维护成本；整机的重心控制在箱体下部，即使顶部安装满盘的焊丝，设备也不会出现头重脚轻容易倾倒的问题，在不平整的车间地面放置也能保持足够的稳定性。
