MIG气体保护焊机结构三维设计

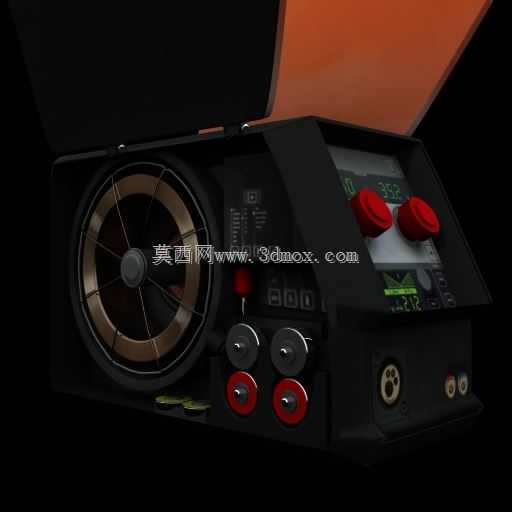

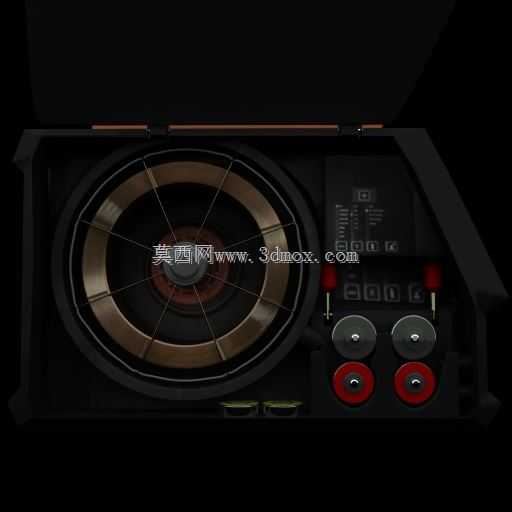

　　这款MIG焊机的三维结构设计，首先围绕车间实际焊接作业的使用场景展开，日常在钢结构加工、五金制品生产、设备维修工位中，这类熔化极气体保护焊机是核心作业设备，相比传统焊条电弧焊，它能实现连续送丝焊接，作业效率提升明显，尤其适合中厚度碳钢、不锈钢构件的长焊缝焊接作业。从结构布局来看，模型还原了焊机正面的核心操作区域，上方的送丝机构舱预留了焊丝盘安装空间，可容纳标准规格的实心焊丝盘，舱门的开合结构做了简化还原，方便日常更换焊丝时的操作，不需要额外拆解机身外壳。正面的调节旋钮区域做了分区设计，两个大尺寸旋钮分别对应焊接电流与电压调节，旋钮下方的红色接口分别是气路输出与焊接电缆快接端口，端口的安装位置做了下沉处理，

　　避免车间作业时工件磕碰损坏接口，快接结构的尺寸匹配通用焊枪与接地钳的标准接头，不需要额外定制转接件。机身的外形尺寸参考了市面主流便携工业级MIG焊机的边界，整体宽度控制在单工位操作台可放置的范围，机身侧面预留了散热格栅的安装位，对应内部功率模块的散热风道，长时间大电流作业时可以保证热量及时排出，避免元器件过热触发保护停机。设计过程中优先考虑了作业人员的操作习惯，调节旋钮的高度对应站立操作时的手部舒适区间，不需要弯腰或者抬手就能完成参数调整，接口位置距离操作面有足够的插拔空间，戴焊接防护手套时也能顺利完成电缆的装拆。送丝机构的安装位置做了居中布局，保证焊丝送出时的阻力均匀，减少送丝卡顿导致的焊接断弧问题，

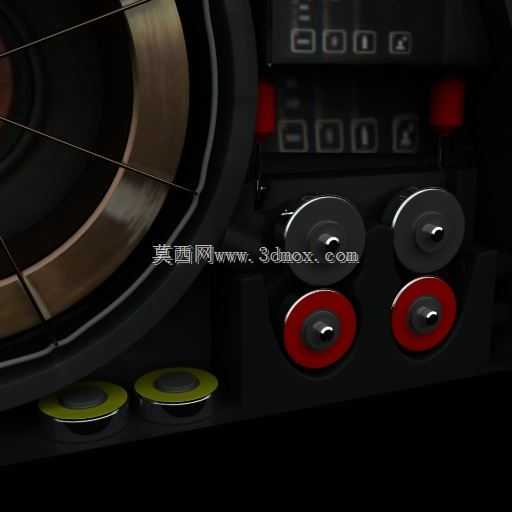

　　舱内的送丝轮压紧结构也做了结构还原，可适配不同直径的焊丝，调整压紧力时不需要额外拆解其他部件。机身底部预留了四个脚垫的安装位，既可以放置在地面使用，也能匹配车间通用的焊机移动小车安装孔位，方便在不同作业区域之间转运，机身顶部的提手结构做了加强处理，单人即可完成短距离的搬移。从结构设计的细节来看，所有外露的操作部件都做了防误碰设计，调节旋钮带有阻尼档位，避免作业过程中误触导致参数偏移，接口处的绝缘结构完全覆盖带电部位，防止车间金属粉尘堆积引发的短路风险。这款模型还原的结构可以直接用于焊接工位的布局仿真，也能作为焊机外观改型设计的基础参考，在做生产线焊接工位规划时，可以直接导入模型匹配工位空间，

　　确认焊机放置位置与焊枪活动范围是否存在干涉，也能用于新员工培训时的设备结构讲解，直观展示焊机各部件的位置与功能，相比平面图纸更容易理解设备的操作逻辑。在做设备配套设计时，比如定制焊机防尘罩、移动小车、悬挂支架时，这个模型的外形尺寸与安装点位可以直接作为设计依据，不需要反复测量实物尺寸，减少配套结构的设计误差。模型中还原的面板布局也符合一线焊工的操作习惯，没有做脱离实际的花哨设计，所有功能区域的划分都对应实际作业的操作流程，开机后先开气、再调参数、最后接焊枪的操作顺序，在面板布局上也做了对应的顺序引导，减少新手上手的学习成本。
