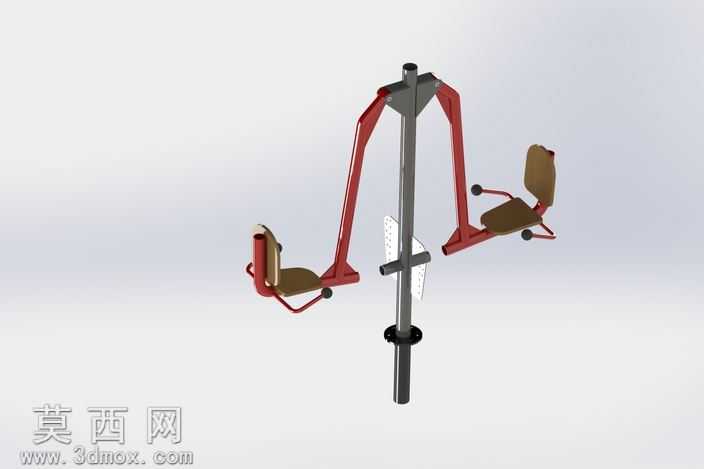

户外双人坐蹬健身器材结构设计

本作品为户外双人坐蹬健身器材的三维设计方案，采用SolidWorks完成全参数化建模，整体围绕公共户外健身场景的使用需求展开结构设计。建模过程中首先确立中心立柱作为核心承载构件，采用圆管型材建模，底部设计法兰式安装结构，适配户外场地的混凝土地面锚固需求，立柱中部设置加强筋板结构，提升整体抗扭、抗弯折性能，保障多人同时使用时的结构稳定性。两侧对称布置蹬腿训练单元，每个单元包含座椅支撑臂、坐板、靠背、脚踏受力板以及联动摆臂结构，摆臂与中心立柱的连接位置设计了转轴装配结构，建模时预留了标准轴承的安装位，保证摆臂转动顺滑无卡滞，同时在摆臂的运动行程末端设置软质限位结构，避免运动过程中出现刚性碰撞产生异响或结构损伤。材质渲染阶段，针对不同部件的使用场景匹配对应材质：中心立柱与金属摆臂采用喷塑哑光金属材质，模拟户外健身器材常用的防锈喷塑工艺表面效果，色彩选用醒目的深红色提升户外辨识度；坐板与靠背采用棕色防滑橡塑材质，添加细微的颗粒纹理提升真实感，模拟户外健身器材常用的防水耐候座面材质；脚踏位置设计防滑凸点纹理，提升使用时的脚部摩擦力，降低滑脱风险。设计思路上充分考虑户外公共使用的特性，整体结构无尖锐外露棱角，所有金属连接位置均做圆角过渡处理，避免使用过程中造成磕碰伤害；双人对称布局可同时满足两名使用者同步训练，提升器材的使用效率；整体结构无复杂的外置管线，所有连接紧固件均设计为内藏式结构，降低户外环境下的锈蚀风险，减少后期维护成本。建模过程中对所有运动部件进行了干涉检查，验证摆臂全行程运动过程中不会与中心立柱、相邻座椅单元发生碰撞，同时校核了关键受力部位的结构强度，确保器材能够承受常规使用下的载荷，适配户外公共健身区域的长期使用需求。
