汽车车窗导轨弹簧张力检测装置设计

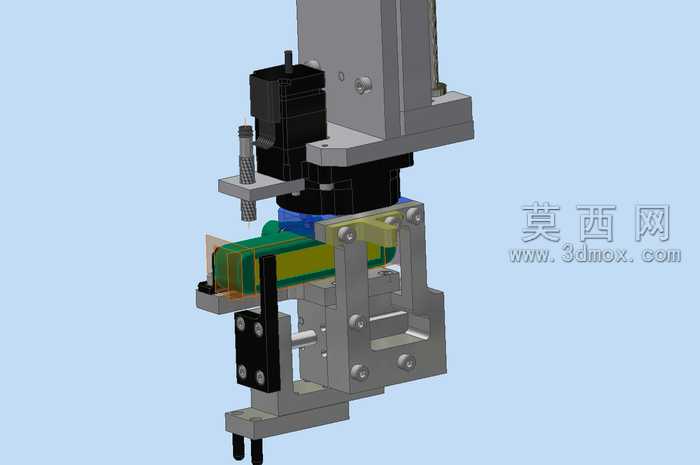

本装置为针对汽车车窗导轨组件配套弹簧设计的张力检测三维模型，整体采用模块化装配思路完成全结构建模，在三维建模过程中严格遵循机械设计公差配合规范，对每一处装配连接结构都做了干涉检查，确保各运动部件无运行卡滞问题。模型渲染阶段针对不同零部件做了差异化材质赋予：立式安装的驱动模组采用哑光金属灰材质模拟阳极氧化铝型材的表面质感，驱动端的步进电机部件做了黑色磨砂塑料与金属转轴的材质区分，清晰呈现动力单元的结构层次；中部的工件夹持夹具部分，对夹块、定位销、锁紧手柄分别赋予了不同粗糙度的金属材质，其中与弹簧工件接触的定位压块做了高亮金属质感处理，模拟淬火硬化钢的表面特性，待检测的弹簧工件采用亮面金属材质，还原弹簧钢的视觉特征，底部的安装基座做了哑光铸铁质感处理，凸显装置整体的稳重感。结构设计上，装置采用立式布局，上部为动力输出单元，集成了伺服驱动组件与位移压头，可实现稳定的下压行程控制，压头端部做了仿形设计，能够精准贴合弹簧端部施力，避免测试过程中出现偏载影响检测精度；中部为工件定位夹具，设置了多组可调定位块与快速锁紧手柄，可适配不同规格的车窗导轨弹簧装夹需求，夹具侧边设置了导向滑轨，保证压合过程中受力方向始终与弹簧轴向重合，消除侧向力带来的检测误差；下部为安装固定基座，预留了标准设备安装孔位，可直接固定在测试工作台面使用。设计过程中重点考量了测试精度的保障结构，在压头与驱动模组之间预留了力传感器安装位，可实时采集弹簧受压过程中的张力变化数据，整体结构紧凑，装夹操作便捷，所有标准件均采用通用规格建模，方便后续加工装配时直接采购对应标准件，缩短实物制作周期，模型完整还原了装置的装配关系，可直接用于工程出图、结构验证以及测试方案演示使用。
