三爪液压动力卡盘夹持工装结构

　　这套三爪动力卡盘结构面向数控车床、车削中心及回转类加工工位的工件装夹需求，是机床主轴端最核心的夹具执行部件。从实际产线场景看，棒料送料机配套的自动车削单元、盘类零件批量精加工工位、Y轴车铣复合机床的主轴装夹端，都会用到这类中通孔三爪卡盘，替代手动三爪自定心卡盘后，单次装夹动作可由液压站驱动完成，夹紧力稳定可控，能大幅降低操作工反复扳动卡盘扳手的辅助工时，也能避免人工夹紧力不一致带来的工件松动、镗孔振纹、车削飞出等加工隐患。

　　从结构设计逻辑拆解，卡盘本体采用盘式圆柱壳体布局，后端法兰对接主轴前端安装端面，盘体内部布置楔式增力机构，三个卡爪沿盘体径向120度均布，轴向拉力通过内部斜楔结构转化为卡爪的径向夹持力，增力比可根据配套油缸拉力匹配调整。外露的三个卡爪基座上预留了两组安装孔位，既可以装配标准硬爪直接夹持毛坯棒料外圆，也可以换装软爪，在首件调试时车削软爪夹持内孔或外圆，获得与工件轮廓完全贴合的夹持面，针对薄壁套类零件还能通过降低系统油压减小夹持变形，避免工件被夹出椭圆。

　　建模过程中需要重点核对的安装边界包含几部分：后端法兰的止口直径、螺栓分布圆直径要和对应机床主轴端头规格匹配，盘体最大外径不能超出机床主轴防护的允许回转范围，盘体前端面到主轴端面的悬伸长度要计入刀具干涉校验，尤其是配套动力刀塔做径向铣削、端面钻孔工序时，刀塔在Z轴负方向移动不能和卡盘外圆发生碰撞。卡爪的径向行程决定了可夹持工件的直径范围，张开到极限位置时卡爪不能脱出盘体导向槽，闭合到最小夹持位时三爪之间不能发生刚性顶死。盘体上沿圆周分布的装配孔用于内部机构的检修与端盖固定，中心通孔的尺寸则决定了可穿过的棒料最大直径，是搭配棒料送料机时最关键的选型参数。

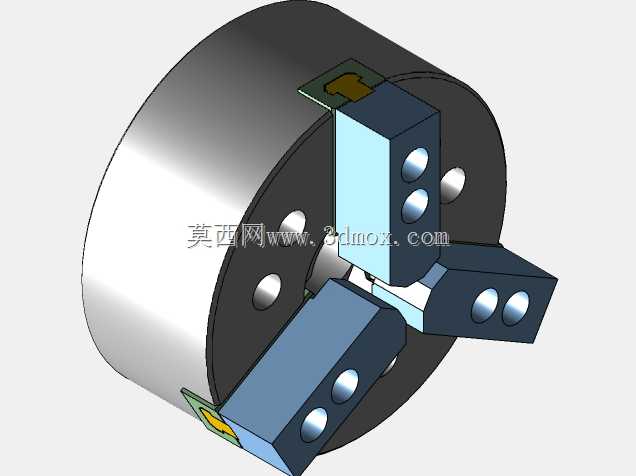

　　在功能特性上，该卡盘的三爪同步运动由内部联动机构保证，重复装夹的定心精度可以维持在微米级，加工盘类零件时无需每次打表找正外圆。夹持力可通过液压系统压力无级调节，粗加工重切削时调高压力保证大进给下车削稳定性，精加工薄壁件时调低压力减少装夹变形。日常维护场景下，卡爪滑配面、内部楔块槽需要定期加注润滑脂，盘体端面的防护结构可以阻挡车削铁屑、切削液进入内部传动腔，避免楔块磨损导致定心精度下降。整套三维结构完整还原了外部壳体、活动卡爪、连接基座的装配关系，可直接用于机床夹具选型校核、自动化车削单元的布局干涉检查，也能作为专用卡爪改造设计的基础参考模型，在做产线规划时可以直接导入机床整机装配中，验证主轴端装夹不同长度、不同直径工件时和刀塔、尾座、送料机构的空间位置关系，提前排除装配干涉风险。
