定制设计的带ATC主轴的中型数控机床

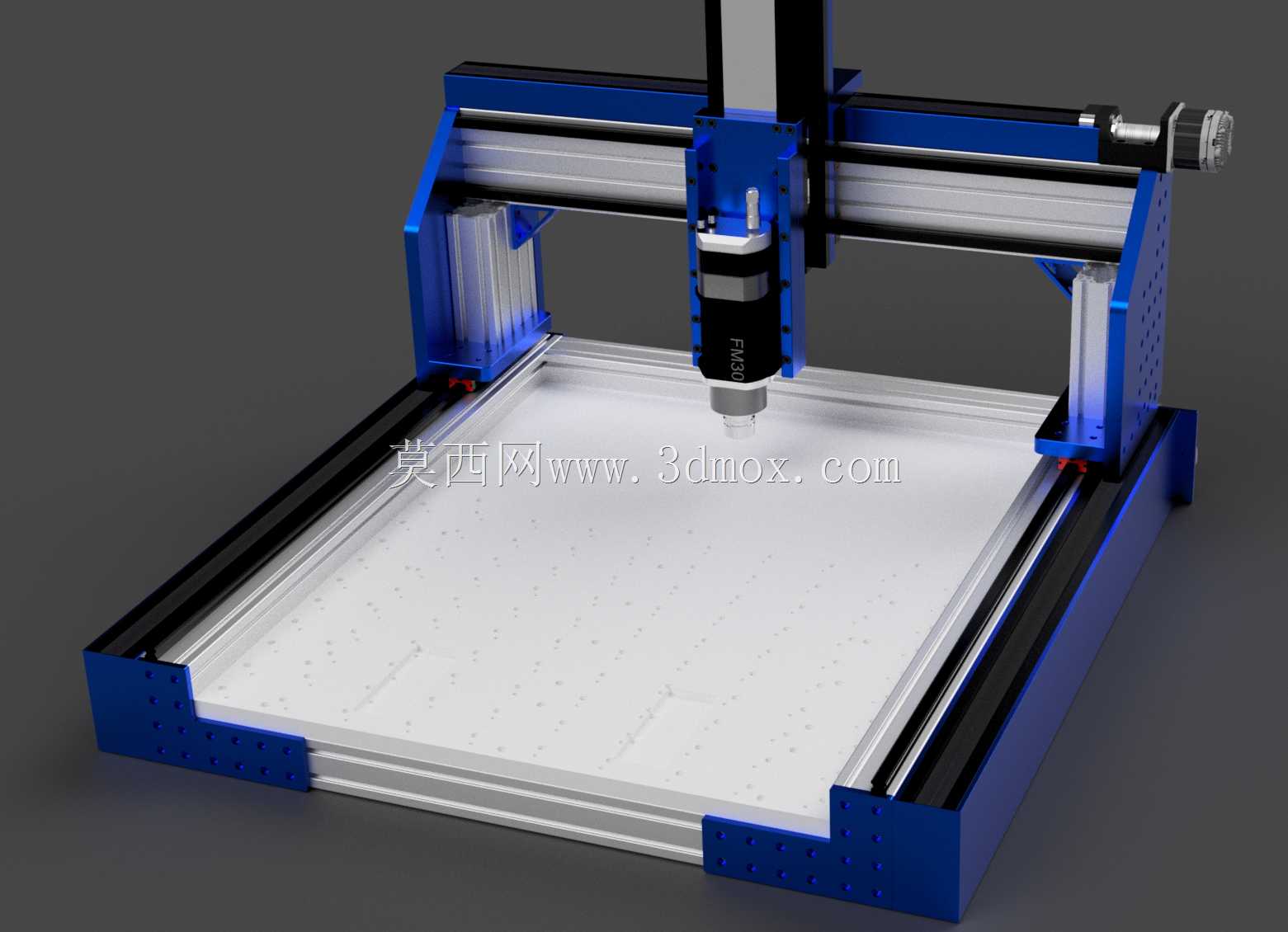

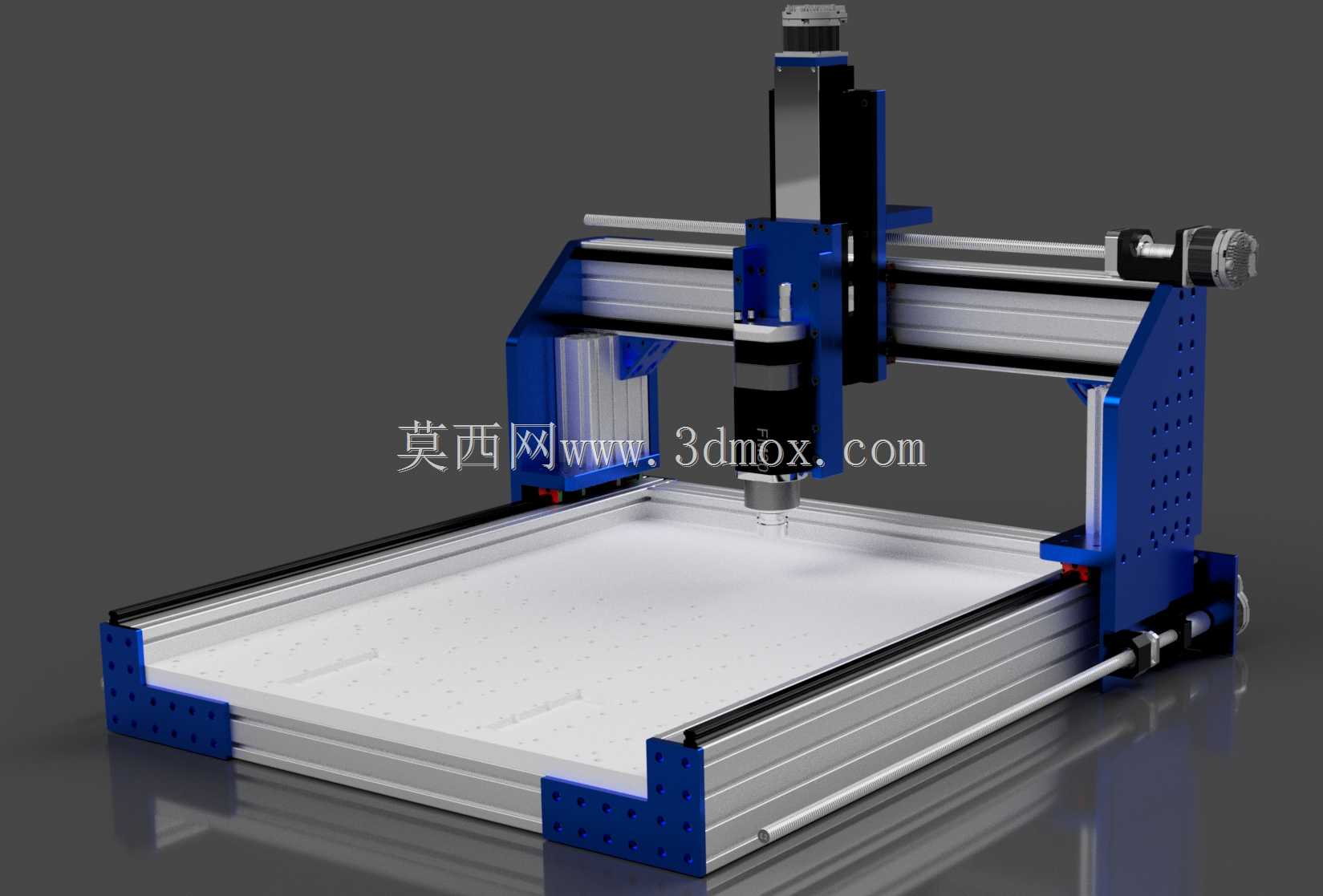

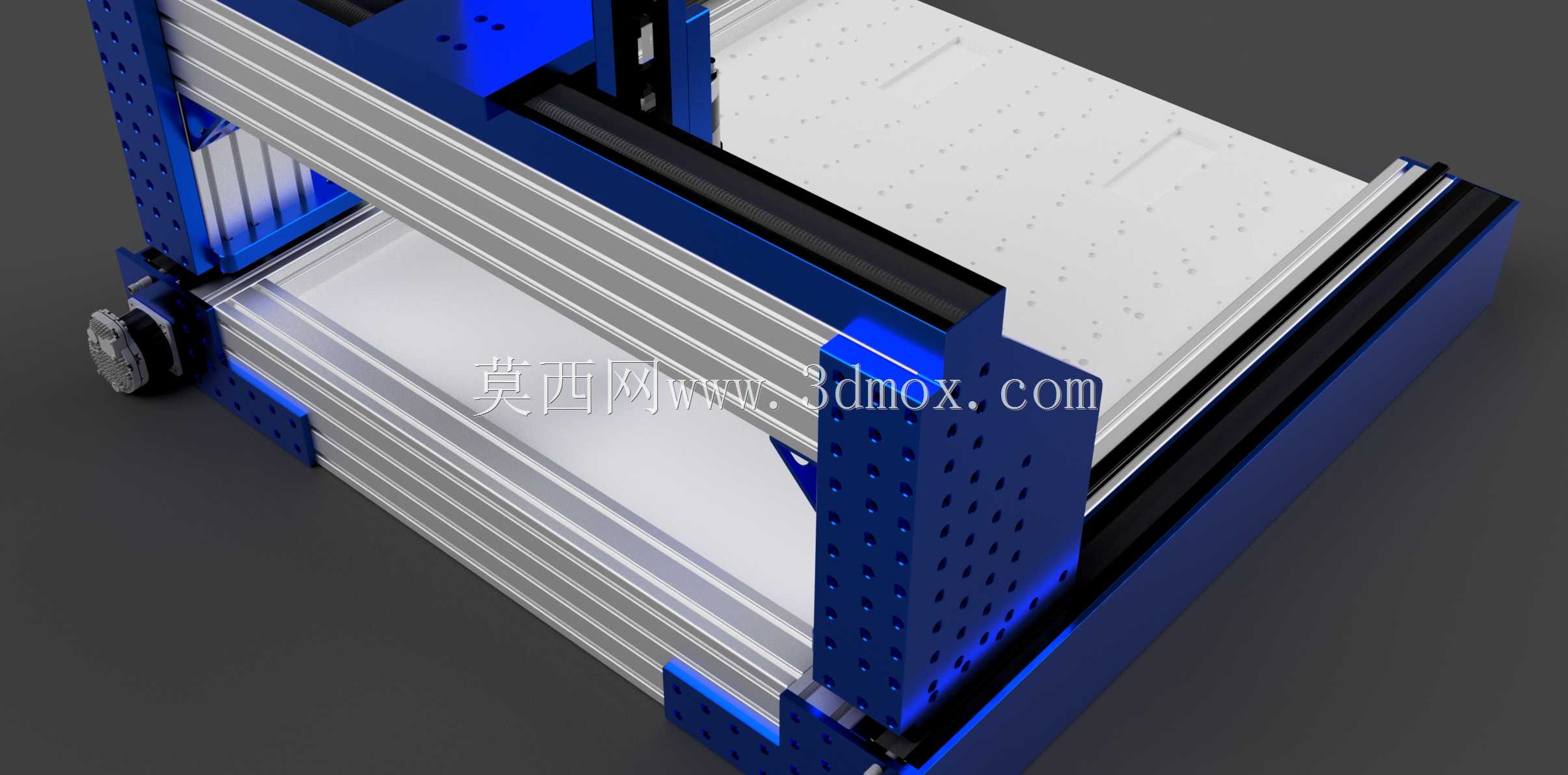

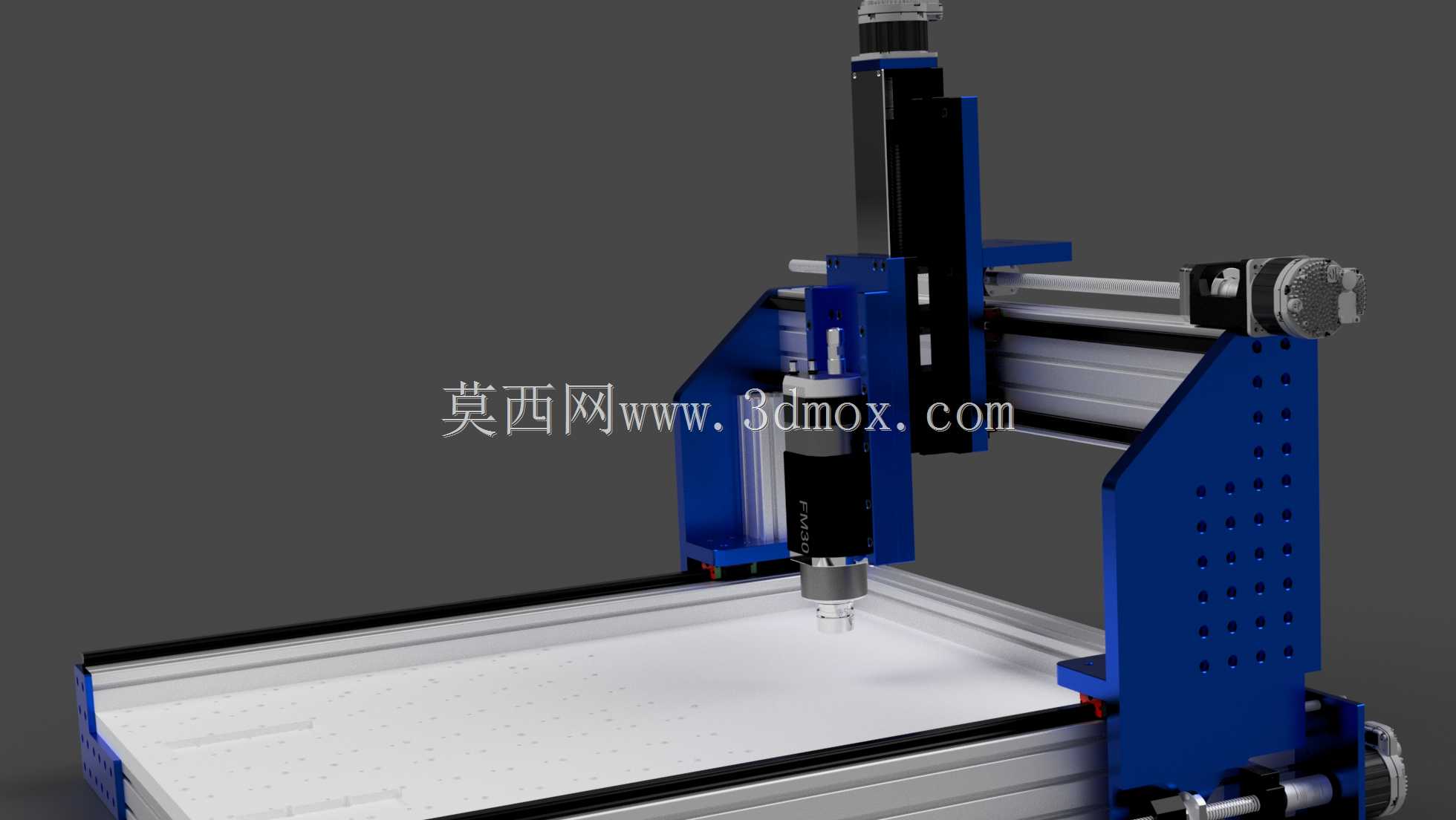

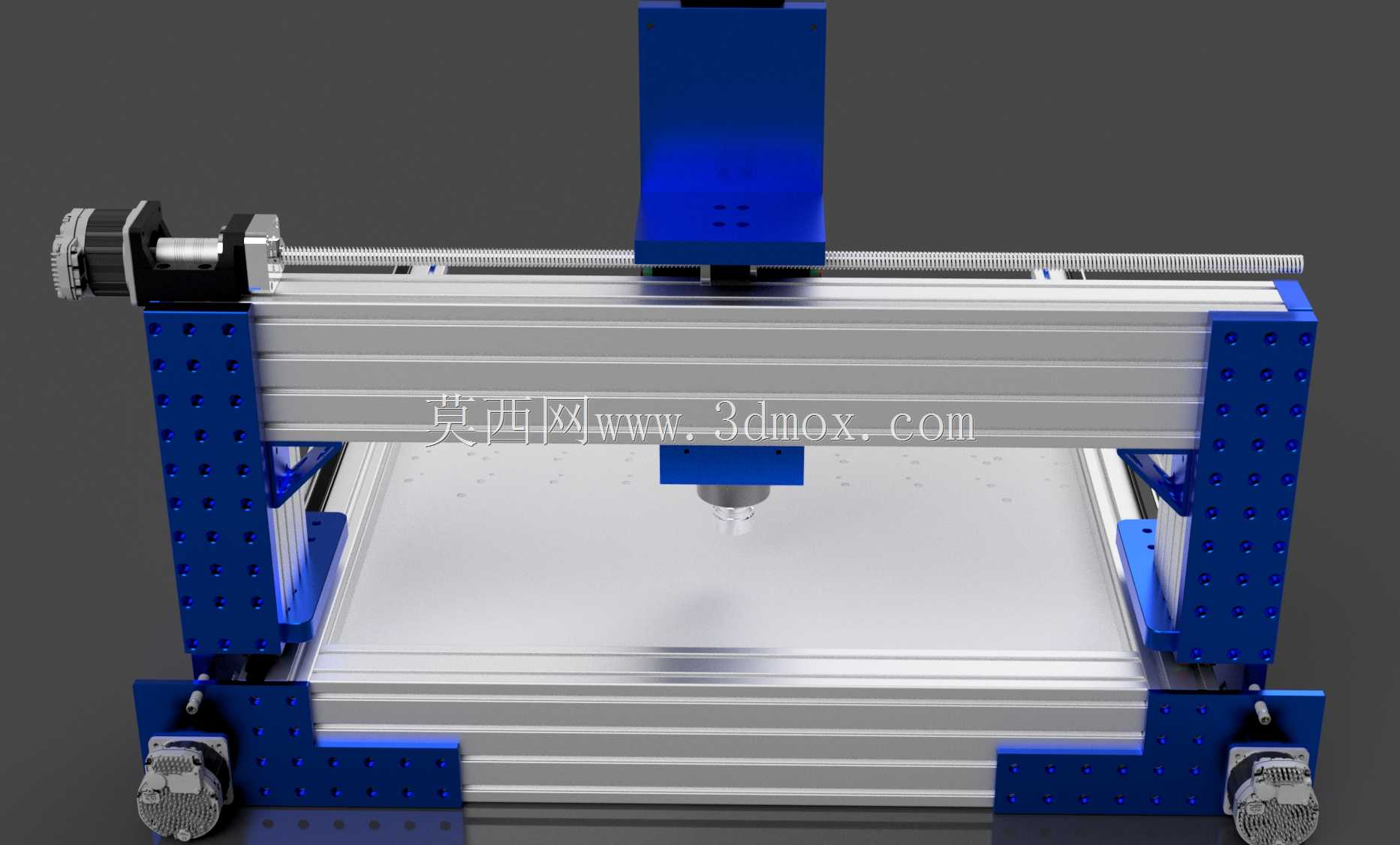

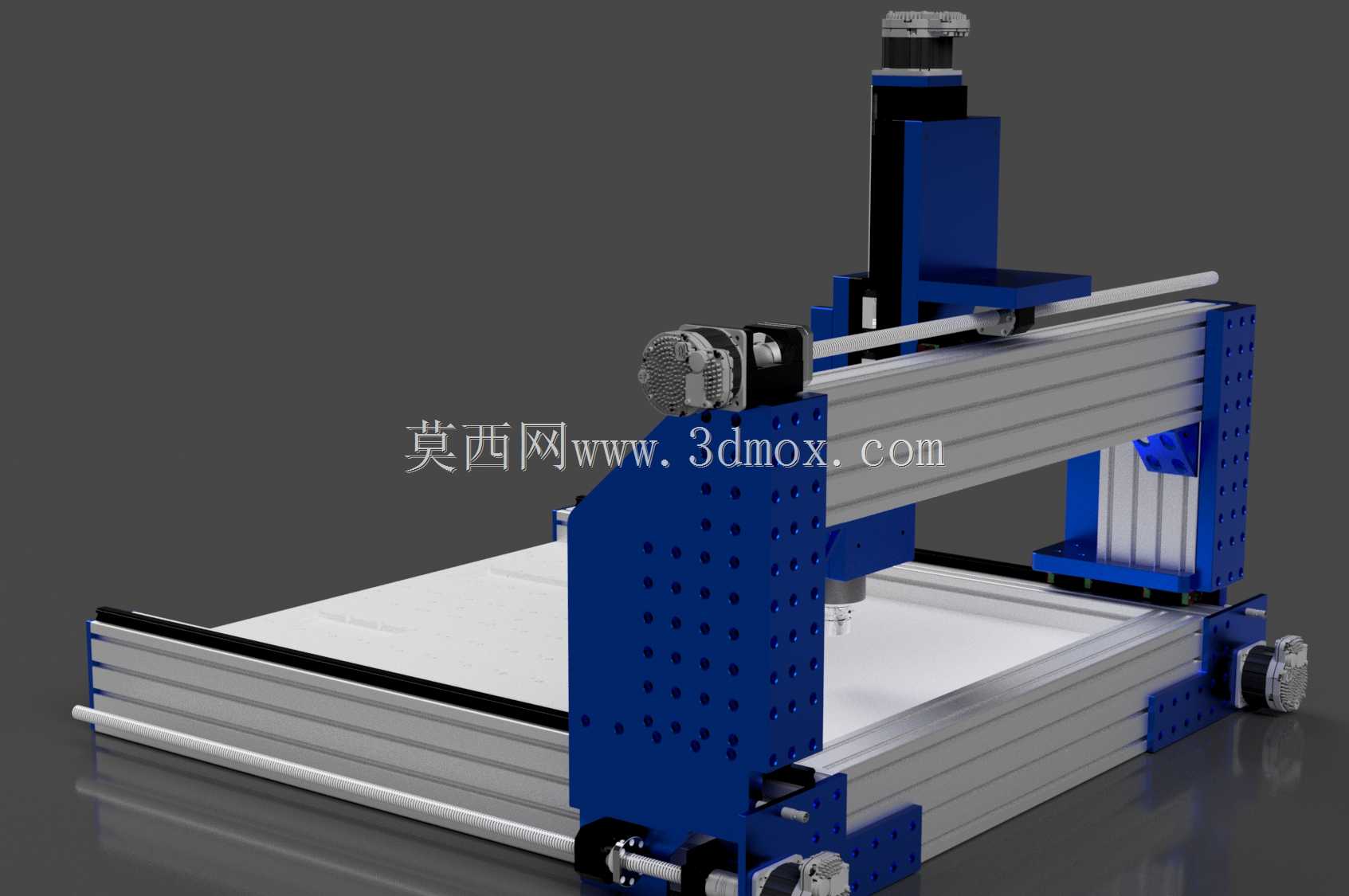

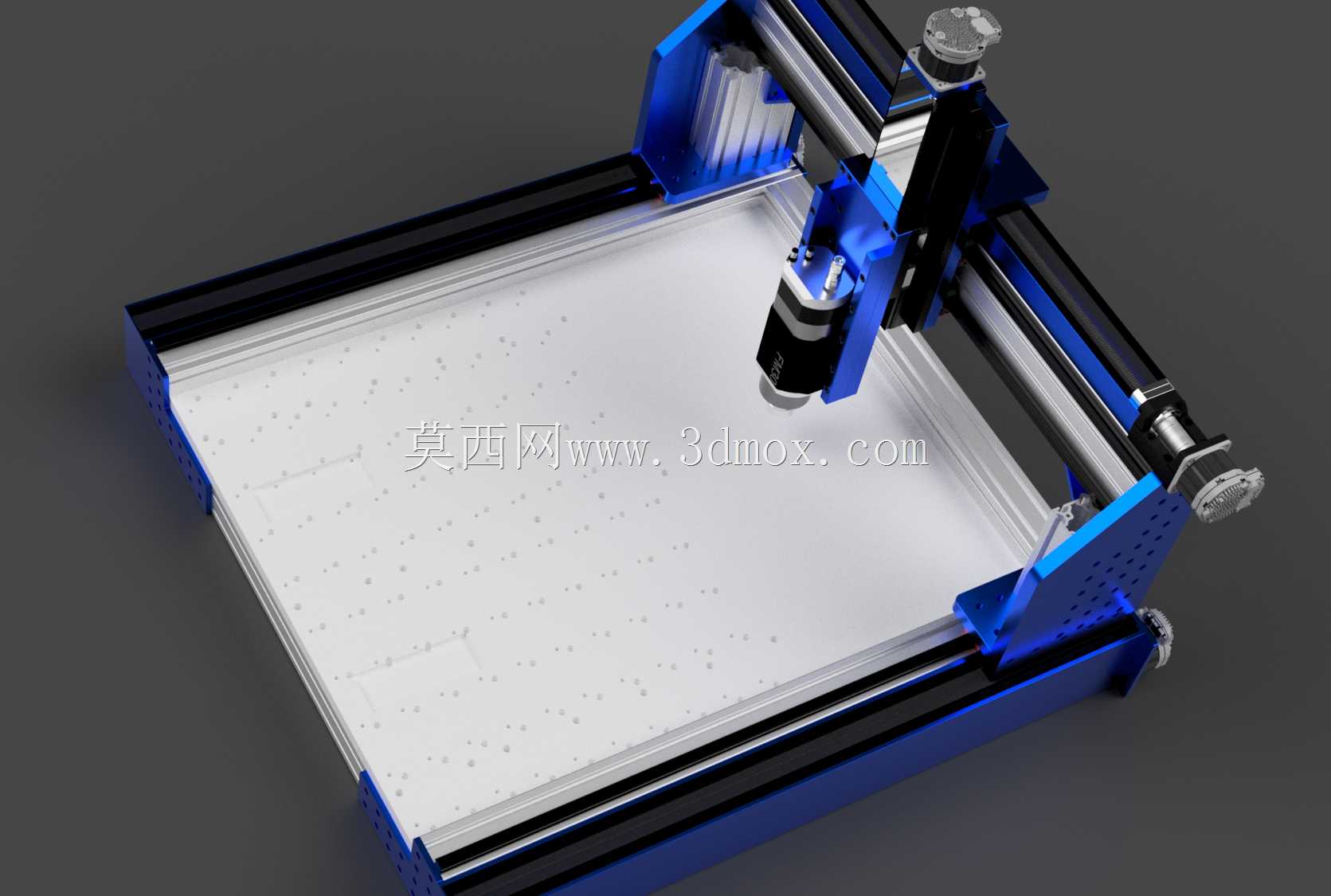

我大约一年半前制造了这台机器，是我自己设计的。虽然有些东西与渲染/CAD文件中的不完全一样，但总体设计是相同的。如果你有任何问题，请随时给我发消息或发表评论，我会尽快回复你。床面朝外，约为915 x 765mm的可用铣削面积。实际缩醛床的尺寸为915 x 1137mm。因此，你失去了大约372mm的背部，这是可悲的，但不可避免的。我做了一个定制的刀架，它是气动操作的，向前滑动刚好足以使主轴捡起刀具，然后它缩回以打开用于铣削的床身部分。我为CNC仓库FM30建模，因为我在网上找不到可用的模型。不过，如果您恰好需要其中一款，则有一款适用于S30C的机型。我拥有这个CAD文件中的所有这些零件，我尽我所能使用三丰卡尺进行建模，以获得尽可能精确的尺寸。这是一台非常坚固的机器，一年多以来一直对我非常有效。我总是过度设计一切，所以如果有什么你觉得不需要的东西，一定要修改它。不过，我要说的是，这台机器可以毫无问题地加工1英寸的铸造工装板，也可以加工低碳钢和塑料，当然不会流汗，表面光洁度对于爱好/产品机器来说非常好*机器占地面积*1300 x 1320 x 795mm*所有挤压件均为80 x 160mm和40 x 80mm*所有铝板均由25mm MIC6工具板和10mm T6061板加工而成*我专门使用公制，因此我发布和/或处理的所有内容都将使用公制，仅供参考*我使用的所有传感器都是Pepperl和Fuchs prox螺纹桶和方形传感器*我所有的线性轨道和轴承座都是NSKNH20EM（除使用HiWin 20mm导轨和带刮刀的挡块的刀架和Z轴线性系统外，后者使用Bosch Rexroth 15mm导轨）和所有滚珠丝杠均为HiWin 20mm，引线20mm，Z轴系统使用Issoku 15mm，引线10mm*电子设备为MASSO G3，具有5轴、WiFi和触摸升级，逆变器2.2kw VFD，Teknic NEMA34 Clearpath伺服系统，配备Teknic 75v PSU、MeanWell 5v、12v和24v PSU、空气/冷却液用海关继电器板、toolrack和toolsetter鼓风、DrewTronics无线触摸探头和80 x 160mm机架梁下的LED条带照明
