烤箱调节旋钮3D扫描逆向结构

　　该旋钮结构来自烤箱控制面板上的调节操作件，主要承担温度、时间或功能模式切换时的人机交互作用。实物采用圆形外轮廓与顶部凸起拨条组合，用户在戴隔热手套或手部沾有少量油污的情况下，仍可通过拨条形成的明显阻力完成旋转操作。相比表面光滑的圆盘旋钮，这种带长条凸筋的造型能够增加手指接触面积，降低打滑概率，适合厨房设备高频、快速调节的使用场景。

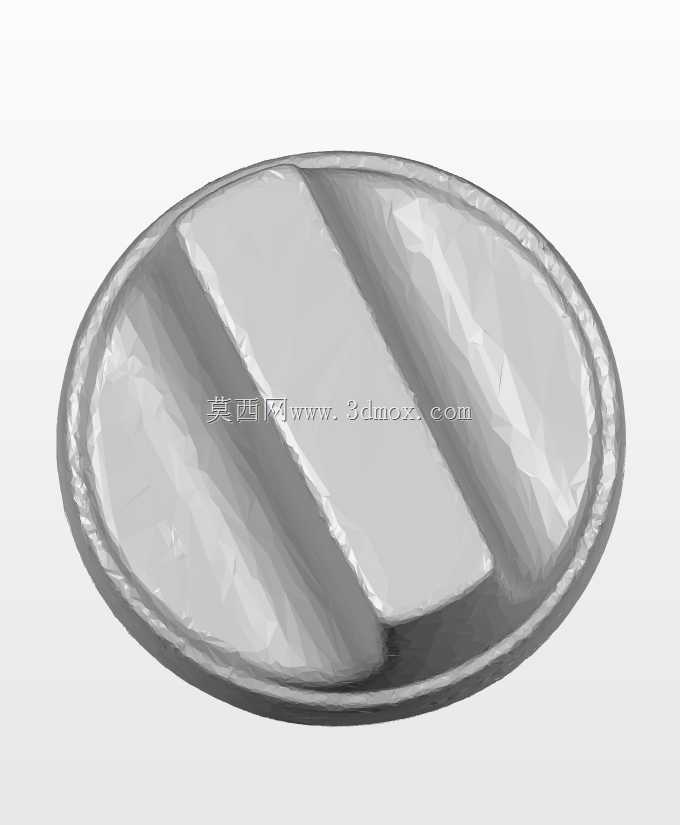

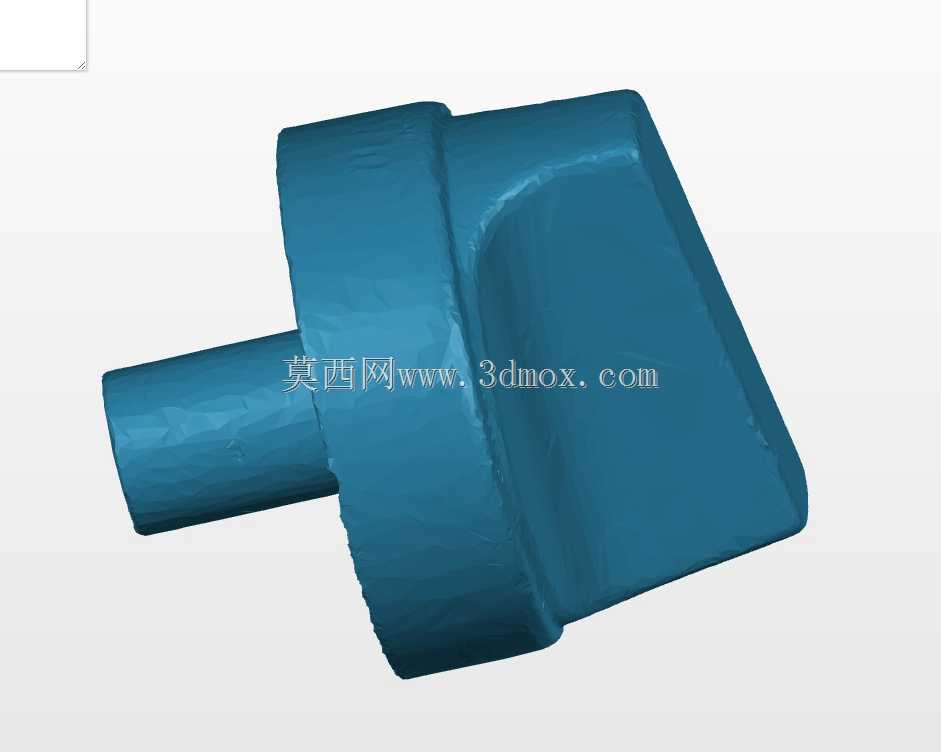

　　从结构形态看，旋钮顶面并非完全平面，而是围绕中心形成浅凹区域，外缘保留一圈连续环形边界。该边界在视觉上限定操作区域，在装配上也可作为旋钮与面板之间的遮挡结构，减少灰尘、油污进入背部轴孔。顶部拨条沿直径方向布置，宽度较大，弧度与圆盘表面过渡，扫描数据中能够看到拨条两侧与圆形基座之间的圆滑连接。此类过渡不仅影响握持手感，也关系到注塑或后续小批量复制时的脱模方向与壁厚分布。

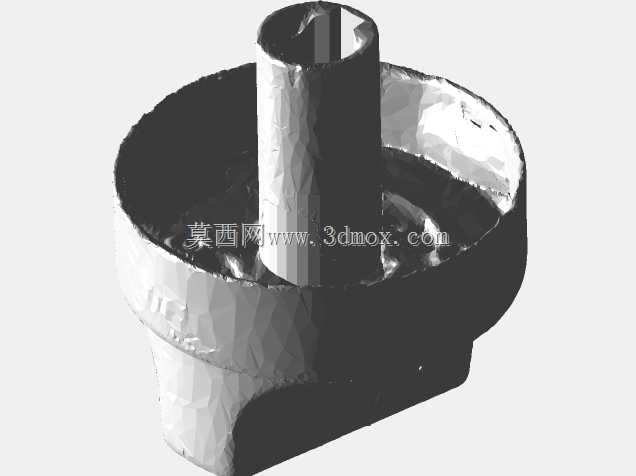

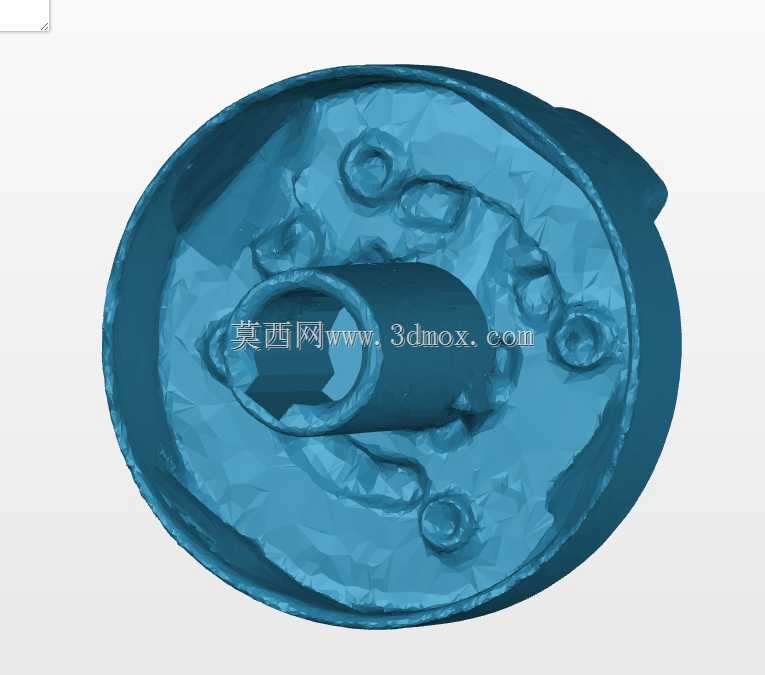

　　逆向建模时，应优先还原旋钮的外部操作轮廓，再根据使用需求补建背部安装孔、止转槽或D形轴配合结构。烤箱旋钮通常安装在温控器、定时器或波段开关的输出轴上，背部孔位需要与轴径、扁位、卡簧槽等结构匹配；若仅依据外表面扫描数据进行复刻，而未确认内部接口，容易出现外观一致但无法装配的问题。因此在工程应用中，该类扫描模型适合作为外观验证、手感评估、替换件测绘和再设计参考，而不是直接替代完整加工图纸。

　　安装边界方面，旋钮外露部分需要考虑面板前方的操作空间，圆形外缘与面板开孔、刻度环、标识文字之间应保留足够间隙，避免旋转时与相邻按键或丝印区域干涉。顶部拨条高度不宜过大，否则在设备包装、清洁或用户擦拭面板时容易受到侧向冲击；高度过小则会削弱防滑作用。设计时需要在操作扭矩、外观比例和面板布局之间取平衡。对于烤箱这类受热设备，旋钮材料还需考虑靠近控制面板区域的温升影响，外表面应具备耐热、耐油污和易清洁特性。

　　在三维处理流程中，扫描得到的网格可用于提取旋转轴线、圆盘外圆、拨条顶面和环形台阶等关键特征。重建时可将圆形主体按回转体思路处理，再对拨条进行拉伸、圆角和曲面修整，使模型既保留实物的握持特征，又具备后续修改参数的便利性。若用于维修替换，还应结合实际开关轴尺寸校核内孔配合；若用于新品开发，则可在该造型基础上调整拨条数量、表面纹理、指示标记和外缘直径，以适配不同功率等级或不同系列的厨电产品。
