烤箱档位调节旋钮三维扫描结构

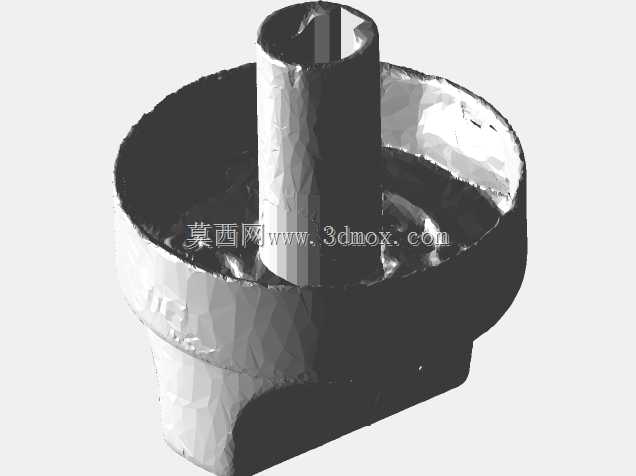

　　该旋钮结构主要面向家用及商用烘焙设备的温控、档位与功能切换场景，常见于台式烤箱、嵌入式电烤箱、小型试验烘箱等设备前面板。操作人员通过旋转旋钮改变内部电位器或编码器角度，从而设定加热模式、温度区间或定时时长，属于人机交互中直接接触的操作件。模型由3D扫描得到，保留了实物表面的过渡圆角、拔模斜度和局部粗糙特征，适合用于逆向建模、维修替换件开发以及操作面板布局校核。

　　从结构上看，零件下部为外露握持区，外侧带有便于手指施力的轮廓变化，旋转时不易打滑；中部圆盘形成限位与装饰边界，安装后可贴合面板外侧，遮挡安装孔并控制轴向窜动；上部圆柱套筒用于插入设备内部，与电位器轴或编码器轴配合。套筒内部需要根据实际轴形加工D形孔、扁位孔或开槽结构，使旋钮随轴同步转动。套筒端部的开口和局部缺口可提供一定弹性，装配时能够压入轴端，并通过侧面顶丝、卡簧或轴肩实现固定。

　　设计这类旋钮时，首先要确认面板开孔直径、轴伸长度、轴径及扁位尺寸。外露圆盘直径应大于面板开孔，保证旋转过程中不会落入孔内；套筒插入深度不能干涉电位器壳体，也不能过短导致啮合不足。握持区高度需兼顾手指操作空间和前面板外观，通常要与相邻按键、指示灯保持足够间距，避免高温状态下误触。旋钮底部与面板之间宜保留微小间隙，防止塑料件受热膨胀后摩擦面板。

　　材料选择多考虑耐热ABS、电木或增强尼龙，长期靠近烤箱门体时需关注热变形温度与表面耐温性。外形边缘应设置圆角，避免清洁和操作时割手；外表面可做细纹、磨砂或防滑筋，提高沾有油污、面粉时的可操作性。若用于带刻度的面板，旋钮上还需设计指示筋或指示线，并保证零位、最大档位与内部电位器行程一致。逆向处理扫描数据时，应重点重建套筒同轴度、圆盘端面平面度和握持区旋转对称性，对扫描噪声造成的碎面进行合理简化，同时保留装配所需的关键尺寸边界。
