3D扫描螺纹瓶口连接结构

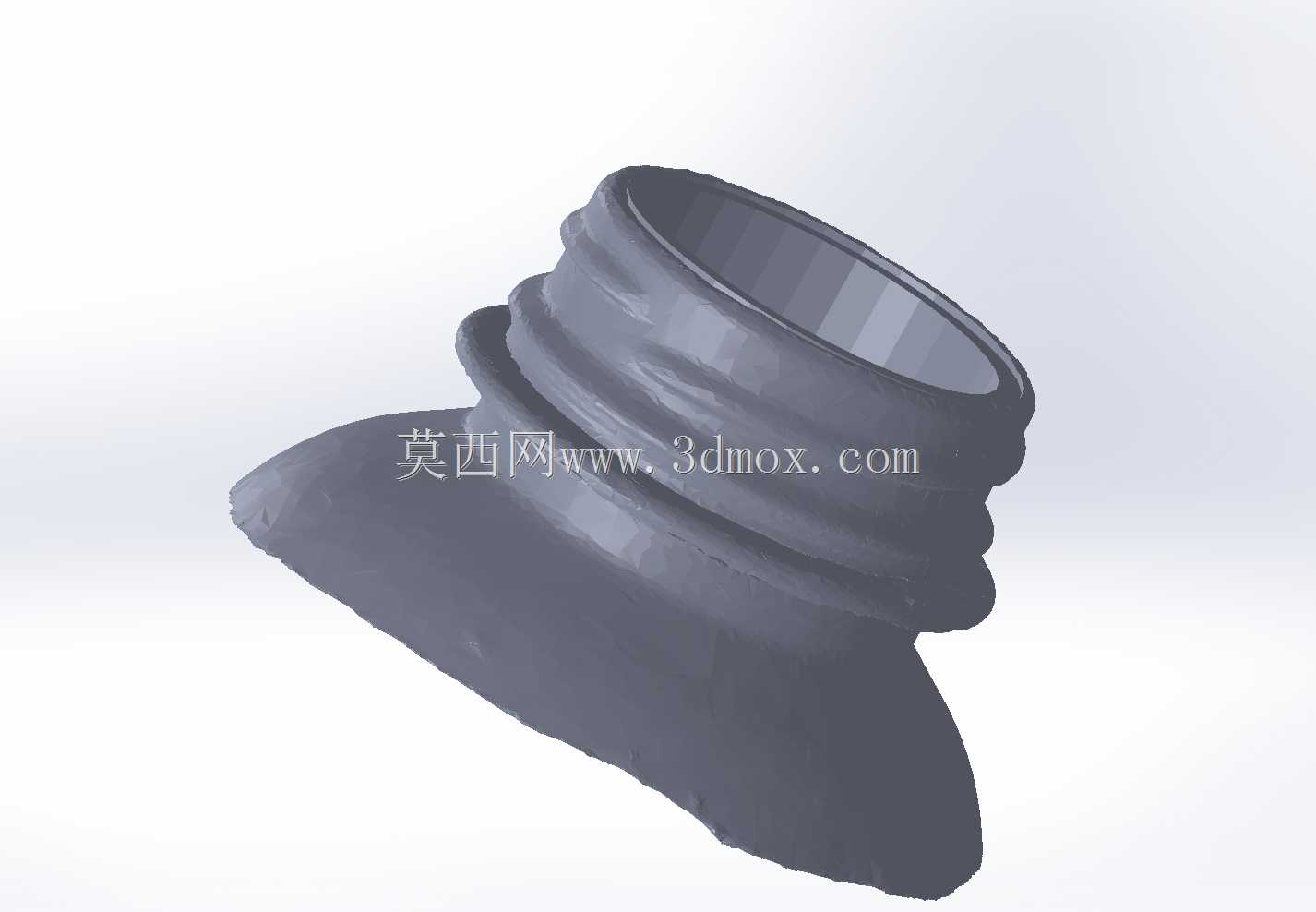

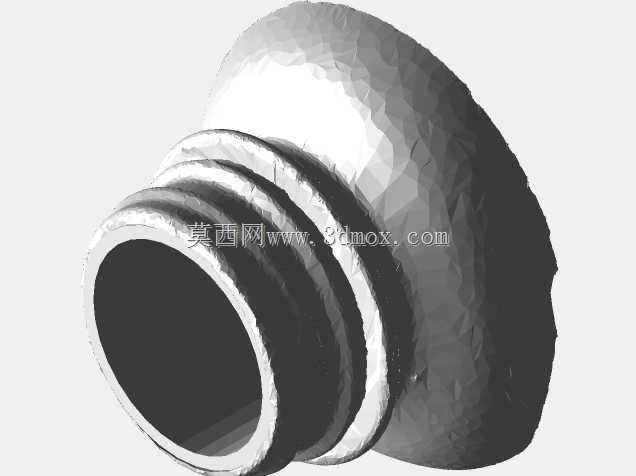

　　该结构为通过实物逆向采集得到的螺纹瓶口连接段，整体由下部贴合瓶身的弧形过渡裙边、中部多道环形密封凸筋以及上部外螺纹接口三部分组成，这类结构广泛应用于日化包装、食品饮品容器、实验室试剂瓶以及小型储液罐体的端口设计中，承担容器封口、瓶盖旋合定位、密封防漏以及瓶体端口补强的核心作用。

　　从实际装配逻辑来看，上部外螺纹段的牙型轮廓、螺距以及牙顶牙底的圆角过渡均直接决定瓶盖的旋合顺畅度与锁止可靠性，扫描还原的螺纹段保留了实物成型后的细微拔模斜度与壁厚变化，不同于理论建模生成的理想螺纹，该数据能够真实反映注塑或吹塑成型后瓶口的实际形位偏差，在做瓶盖匹配验证、密封垫压缩量校核时可以直接作为对标参考，避免理想模型与实物装配出现滑牙、旋合过紧或者密封间隙超差的问题。中部的环形凸筋一方面作为瓶盖旋入后的轴向限位台阶，另一方面也承担端口的径向加强作用，当瓶盖施加旋紧扭矩时，凸筋可以分散螺纹段传递的应力，避免瓶口根部出现应力集中开裂。下部的弧形裙边并非规则回转面，其曲面随瓶身外壁的弧度自然延展，扫描获取的自由曲面能够精准匹配瓶体上端的贴合边界，在做瓶体整体装配时，该裙边与瓶身外壁的融合区域不需要额外做曲面修补即可实现顺滑过渡，大幅减少逆向重构时的曲面拟合工作量。

　　在结构设计思路上，这类瓶口首先需要保证螺纹段的同轴度，螺纹中心线与瓶口端面的垂直度直接影响瓶盖装配后的密封均匀度，扫描数据可以直接提取各段截面的圆心偏移量，为模具型腔的修正提供实测依据。裙边与螺纹段衔接的过渡区域做了渐变壁厚处理，从端口螺纹段的均匀壁厚向裙边处逐步延展，既可以避免注塑成型时局部壁厚过大产生缩痕，也能保证端口位置的刚性，承受瓶盖反复旋拧的载荷不会发生变形。安装边界方面，上部螺纹段的外径、有效旋合长度决定了适配瓶盖的尺寸范围，下端裙边的延展轮廓需要与对应瓶身的上端曲面完全贴合，裙边边缘的厚度做了薄化处理，和瓶体融合后不会出现突兀的拼接棱线。在逆向工程应用场景中，该扫描模型可用于老旧包装容器的配件复刻、非标瓶盖的适配开发、瓶口密封结构的优化迭代，工程师可以直接在扫描点云生成的曲面基础上调整螺纹参数、修改凸筋位置，不需要从零开始搭建复杂的自由曲面，尤其针对瓶身非规则曲面的瓶口匹配场景，实测扫描的轮廓数据比理论建模更贴合实际装配需求，也能为模具加工的电极设计、型腔加工提供准确的三维参照。
