眼镜框连接铰链注塑成型结构件

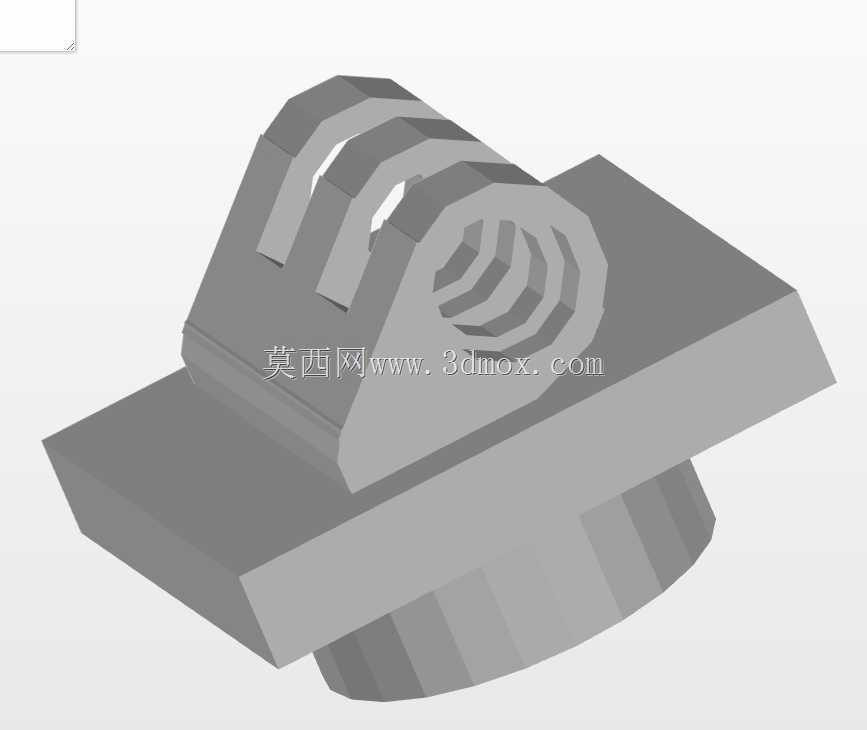

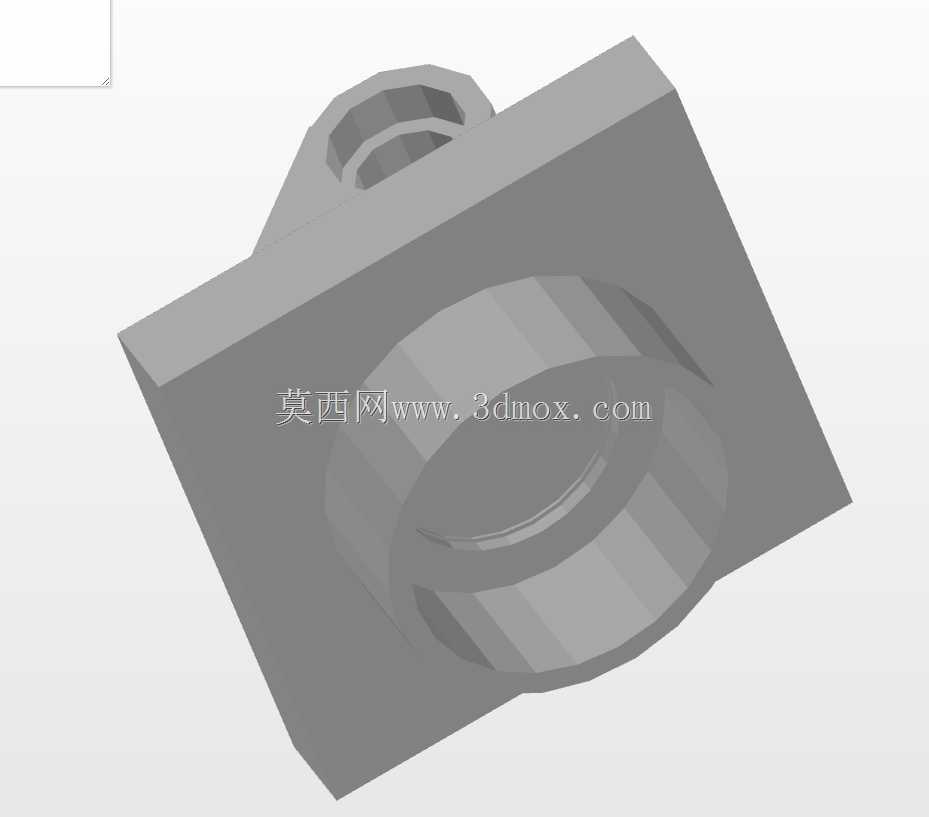

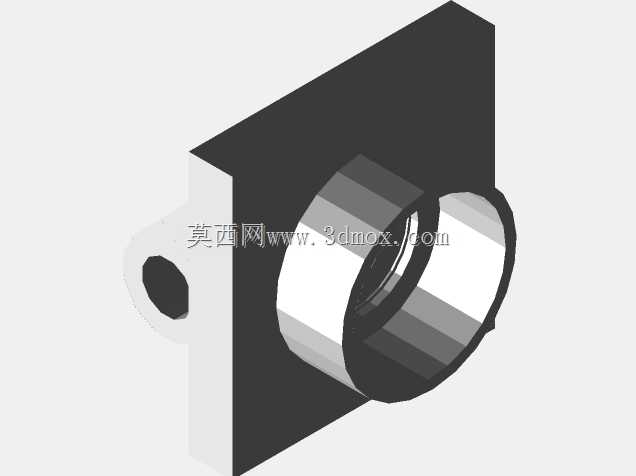

　　这款铰接结构件面向日常佩戴的塑胶镜框装配场景，主要承担镜腿与镜框前框之间的转动连接功能，日常开合过程中需要反复承受弯折载荷，既要保证镜腿翻开后具备足够的支撑刚性，也要在折叠收纳时转动顺滑无卡滞，长期使用后不能出现旷量过大导致镜腿松垮的问题。从结构布局来看，零件主体采用方块状基座作为和镜框嵌合的安装基准，基座一侧延伸出带同轴通孔的铰接套筒，套筒内孔预留了销轴穿装的配合间隙，孔壁做了分段台阶设计，既可以减少销轴和孔壁的接触面积降低转动摩擦阻力，也能在装配时预留润滑脂的存储空间，避免长期开合后出现干摩擦异响。基座顶面的小型凸台结构是注塑成型时的进胶点位预留结构，同时也作为和镜框塑胶基体热熔嵌合的定位卡位，

　　装配时可以直接将基座压入镜框预设的安装槽内，凸台卡入槽位对应的凹坑后，配合粘接或者超声波焊接工艺，就能把铰链和镜框牢牢固定，不需要额外加装螺丝固定，减少小件装配的工序复杂度。建模过程中优先校验了铰接套筒的同轴度公差，两段套筒的内孔轴线偏差控制在0.02mm以内，避免穿入销轴后出现转动别劲的问题；基座的外轮廓尺寸完全匹配常规塑胶眼镜框的镜腿端部安装槽宽度，侧壁预留了0.1mm的装配间隙，方便压装作业时工件顺利入槽，不会出现过盈量太大导致镜框侧壁被撑裂的情况。零件的转角位置全部做了R0.3mm以上的圆角过渡，一方面避免注塑成型时转角位置出现应力集中导致零件受冲击开裂，另一方面也去除了锐边，防止装配工人操作时被划伤，

　　同时佩戴过程中也不会剐蹭使用者的皮肤。铰接位置的侧壁厚度做了均匀化处理，整体壁厚控制在1.2mm到1.8mm之间，避免注塑生产时局部壁厚过大产生缩凹缺陷，壁厚过渡位置采用渐变斜面衔接，没有出现壁厚突变的情况，能有效降低注塑件的内应力，提升零件长期使用的抗疲劳寿命。套筒的端面和基座侧面保留了0.5mm的间距，镜腿转动过程中不会和基座侧面发生摩擦剐蹭，转动行程可以覆盖镜腿从0度翻开到90度以上折叠的全部角度，满足眼镜正常佩戴和折叠收纳的全部动作需求。整个结构没有复杂的侧抽芯结构，除了铰接内孔需要采用简单的抽芯滑块之外，其余外形都可以直接前后模分型成型，模具加工难度低，量产时成型周期短，不良率可控，非常适合民用眼镜配件的大批量注塑生产。
