三叶吊扇CFD流场仿真分析数模

　　这套吊扇三维数模围绕室内大空间气流组织的工程需求搭建，核心用途是为吊扇运行状态下的流场计算提供完整几何输入，可直接导入流体仿真环境完成旋转域划分、边界条件设定与气动特性校核，帮助结构与流体工程师在样机试制前预判扇叶扫风范围、风速分布与涡流形态。

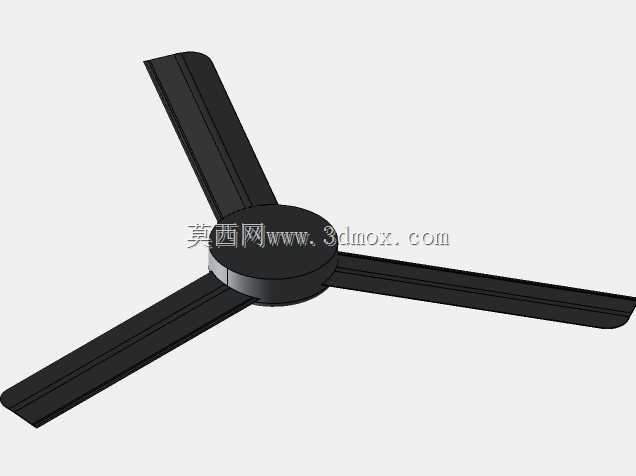

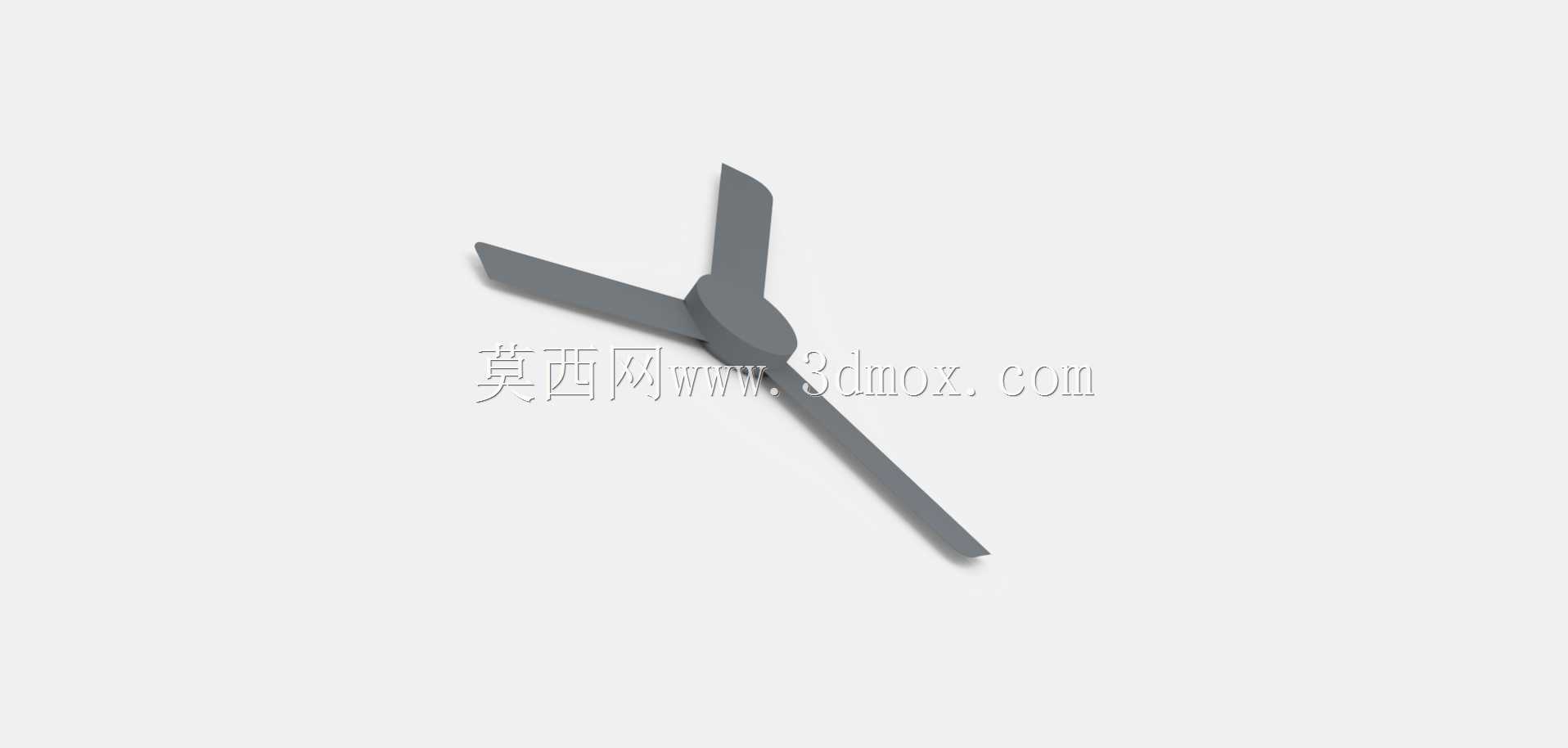

　　建模时优先保证气动外形的连续性与封闭性，三片扇叶沿轮毂周向均布，叶身采用带扭转角的翼型截面，从根部到叶尖弦长逐步收窄，扭转角沿展向渐变，这种处理贴合真实吊扇的出风逻辑——根部线速度低，通过较大安装角保证足够攻角；叶尖线速度高，减小攻角可抑制失速并降低气动噪声。轮毂与叶根过渡处做了圆滑融合，避免仿真中出现局部尖角导致的网格畸变与流场计算发散。

　　从安装边界看，数模预留了吊杆对接的轮毂中心接口，扇叶旋转扫掠形成完整圆形覆盖区，选型时需结合厂房、商超或场馆的层高确定悬挂高度：扇叶距地过低会造成直吹风速过大、人员体感不适，距顶棚过近则会限制进气侧气流通道，削弱卷风能力。三片叶的布局在风量与能耗之间取平衡，相比多叶方案转动惯量更小，驱动负载更低，适合长时间连续运转的公共空间通风。

　　几何处理上省略了电机内部绕组、装饰灯罩等对流场无影响的细节，仅保留与空气接触的外轮廓，既控制了整体数据量，又能保证CFD网格划分时壁面边界层的提取精度。旋转区域可按MRF多重参考系方法单独切分，静止域覆盖整个房间空间，二者之间通过交界面传递数据，能够稳定计算不同转速下的轴向风速、径向扩散范围与全流场压力分布。

　　扇叶的叶尖间隙、叶型厚度分布均按工程常用吊扇比例还原，可用于对比不同叶数、不同扭转角方案的送风效率，也能为扇叶的静强度校核、模态分析提供外形基准，评估旋转离心力下的叶根应力与变形趋势，避免运行中出现叶片颤振。整套数模兼顾了气动仿真与结构验证的双重需求，几何特征完整无破面，能够支撑从流场预判到结构优化的全流程设计工作。
