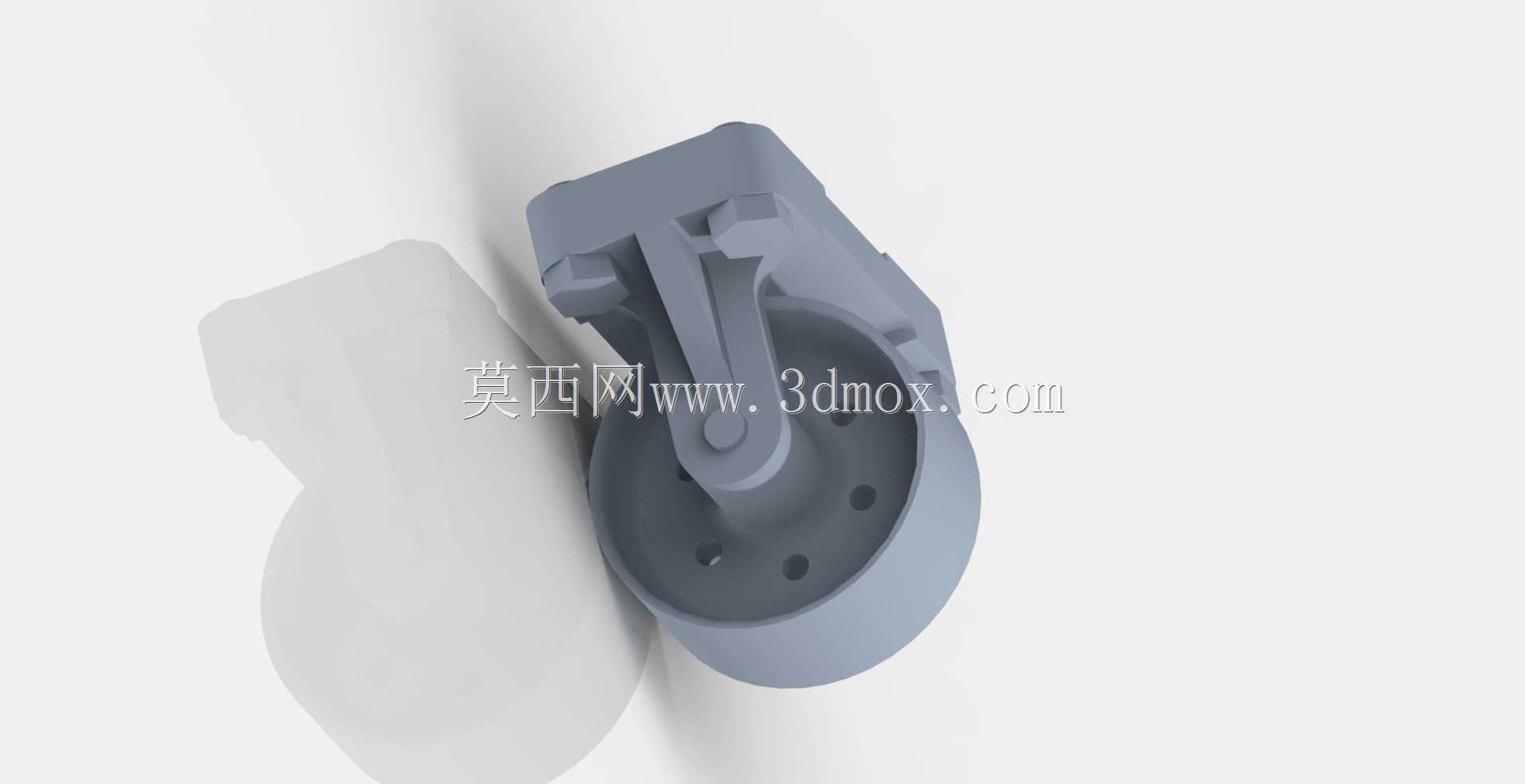

这套轮组结构把滚轮支承、铰接支架和联轴器式传动连接整合在同一紧凑单元内,适合用于小型移动设备、教学实验台、输送辅助机构以及需要局部转向或随动支承的机械装置。滚轮部分采用圆盘式外形,轮缘形成连续承载面,中心区域预留多个孔位,既可以减轻实体重量,也能够在装配时作为定位、减重或观察内部连接关系的结构特征。轮体与上方支架之间通过销轴类结构形成转动关系,使轮子在承受竖向载荷的同时能够绕铰接轴灵活摆动,适应接触面轻微不平或安装基准存在偏差的工况。

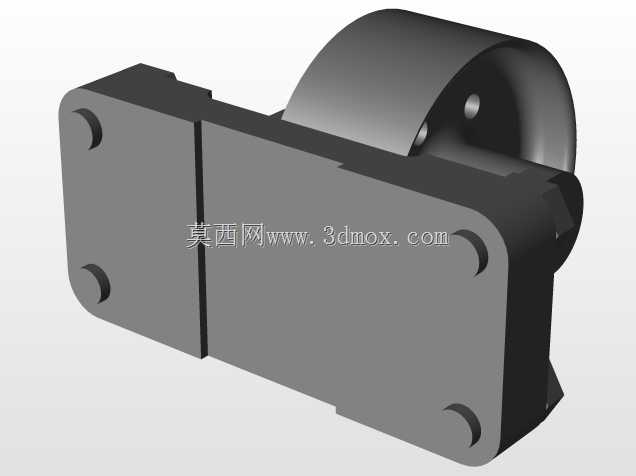

支架上部采用近似叉形的承托形式,两侧立板包住滚轮中心区域,中间布置连接轴和加强过渡段,载荷从轮体经销轴传递到支架,再由支架顶部的安装界面向设备本体扩散。顶部轮廓保留了较宽的贴合面和侧向限位结构,便于与机架底板、滑块或其他传动部件对接;若用于移动支承,可通过螺栓孔或压板固定在设备底部;若作为传动演示件,则可将上部接口与轴系、连杆或张紧机构相连。
从设计思路上看,该结构并不追求复杂外形,而是重点处理轮体、支架和铰接轴之间的空间关系。滚轮直径决定了单元的越障能力和支承高度,轮宽影响接触压强与运行稳定性;支架跨距需要覆盖轮体中心区域,同时避免与轮缘发生运动干涉。铰接位置设在轮心附近,可让外力尽量沿轮轴方向传递,减少支架端部受到的附加弯矩。上部连接区与轮心之间保留足够高度,既能容纳轴套、销轴和装配间隙,也为周边紧固件留出操作空间。
在实际选型和建模时,需要先确认设备底部到滚动接触面的安装高度,再反推轮径、支架高度和顶部安装面尺寸。宽度方向应校核轮体与支架侧板的间隙,保证转动时无摩擦;长度方向则要关注支架上端固定边界与轮缘最外点之间的距离,防止设备底板或邻近零件遮挡滚轮运动。若承载较大,可在轮孔位置调整腹板厚度,或在支架转角处增加圆角和加强筋;若用于轻载教学场景,现有结构已经能够清楚表达滚轮支承、铰接摆动和联轴器连接的基本机械关系。
