台式风扇支撑底座结构设计方案

　　在民用家电的结构设计体系中，台式风扇的底座作为整机的承载核心，直接决定了设备运行的稳定性与使用安全性，本次设计的台式风扇底座，针对桌面放置场景的使用特性做了全维度的结构优化，适配多数家用、办公场景下的台式风扇装配需求。从实际应用场景来看，这类底座主要放置于办公桌、家用书桌、床头柜等平整硬质台面，需要承载风扇机头、立杆、网罩与风叶的全部重量，同时要抵消风叶高速旋转产生的周期性振动，避免设备运行时出现滑移、倾覆的问题，还要兼顾桌面使用时的空间占用合理性，不会过度挤占桌面的有效使用面积。

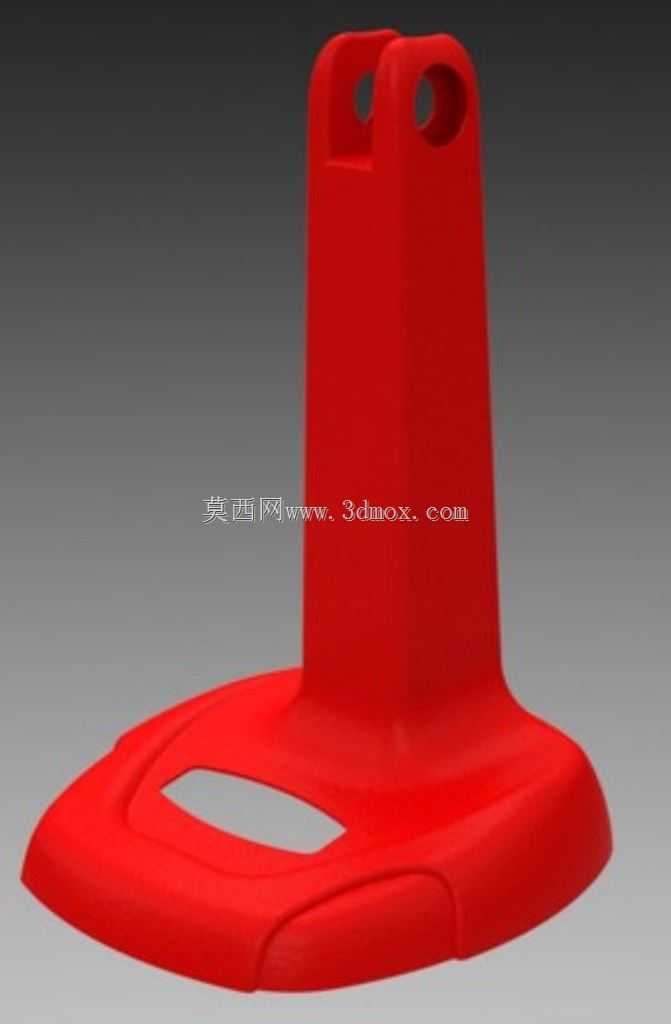

　　从功能特性层面拆解，该底座采用宽幅椭圆式底盘布局，底盘边缘做了大弧度的圆角过渡，一方面避免尖锐棱角在日常使用中磕碰划伤使用者，另一方面增大了底盘与放置台面的接触投影面积，将整机的重心稳定控制在底盘投影的几何中心范围内，即使风扇处于最大仰角送风状态，整机重心也不会超出底盘的支撑边界，从结构根源上规避倾覆风险。底盘上表面设置的内凹式避让槽，一方面用于容纳风扇立杆底部的接线端子与走线空间，避免线材外露造成的安全隐患与外观瑕疵，另一方面可以作为结构加强筋的布局载体，在不增加整体壁厚的前提下提升底盘的抗弯折、抗形变能力，减少注塑成型后的缩痕、翘曲问题。底座上部的立式支撑柱采用双立筋融合式结构，顶部设置两个同轴的装配孔位，用于与风扇的俯仰调节机构、立杆组件做销轴连接，孔位周边做了局部壁厚加厚处理，能够承受俯仰调节时的反复载荷，以及风扇运行时立杆传递的振动载荷，避免长期使用后孔位出现开裂、松旷的问题。支撑柱与底盘的衔接位置做了大圆弧过渡结构，分散应力集中点，避免设备意外跌落、受外力冲击时衔接位置出现断裂。

　　设计过程中充分考虑了注塑生产的工艺可行性，整体结构采用均匀壁厚设计，主体壁厚控制在2.5mm-3mm区间，所有转角位置均设置不小于0.8mm的圆角过渡，既方便熔融塑料在模具型腔内的流动填充，减少注塑缺陷，也能降低模具加工的难度，提升模具使用寿命。底座底部预留了防滑胶垫的安装卡槽，可装配3-4个硅胶防滑垫，进一步增大底座与桌面之间的静摩擦力，即使桌面存在轻微倾斜、或者风扇运行产生持续振动，也不会出现位置滑移。从安装边界尺寸来看，该底座的底盘横向最大宽度控制在180mm-220mm区间，纵向深度控制在150mm-180mm区间，整体高度控制在120mm-150mm区间，适配立杆直径在25mm-35mm的常规台式风扇机型，顶部装配孔的孔径设置为8mm，孔间距控制在30mm，与市面上主流的台式风扇俯仰调节支架尺寸通用，具备较强的适配性。

　　在结构细节处理上，支撑柱的双孔位设计兼顾了装配便捷性与连接可靠性，装配时销轴可直接贯穿两个孔位完成立杆与底座的连接，不需要额外设计复杂的卡扣结构，降低了装配工序的复杂度，也方便后续的售后拆解维修。底盘的外边缘做了15度的斜度收边，既提升了产品的外观流线感，也能减少底座边缘与桌面之间的高度差，避免日常使用中衣物、线缆等物件被底座边缘勾挂。整体结构没有多余的冗余设计，在满足结构强度、装配需求、使用安全的前提下，尽可能优化材料利用率，降低单件产品的材料消耗，符合家电产品轻量化、低成本化的设计趋势。针对日常使用中可能出现的液体泼溅场景，底座上表面做了微倾斜的导水面设计，意外泼洒的液体会顺着倾斜面流到底盘外侧，不会积存在接线槽位置，提升了产品的使用安全性。
