十字滑块式偏心轴联接联轴器结构

　　十字滑块联轴器常见于两轴存在平行偏移、安装对中精度受限的传动场合，像轻工输送线、小型工装夹具、桌面级实验设备以及低速轻载的动力传递工位都能见到这类结构。它的核心作用是在主动轴与从动轴之间传递扭矩，同时容纳一定量的径向错位，避免刚性联接因强行对中带来的轴颈弯曲、轴承附加载荷和紧固件疲劳松动。

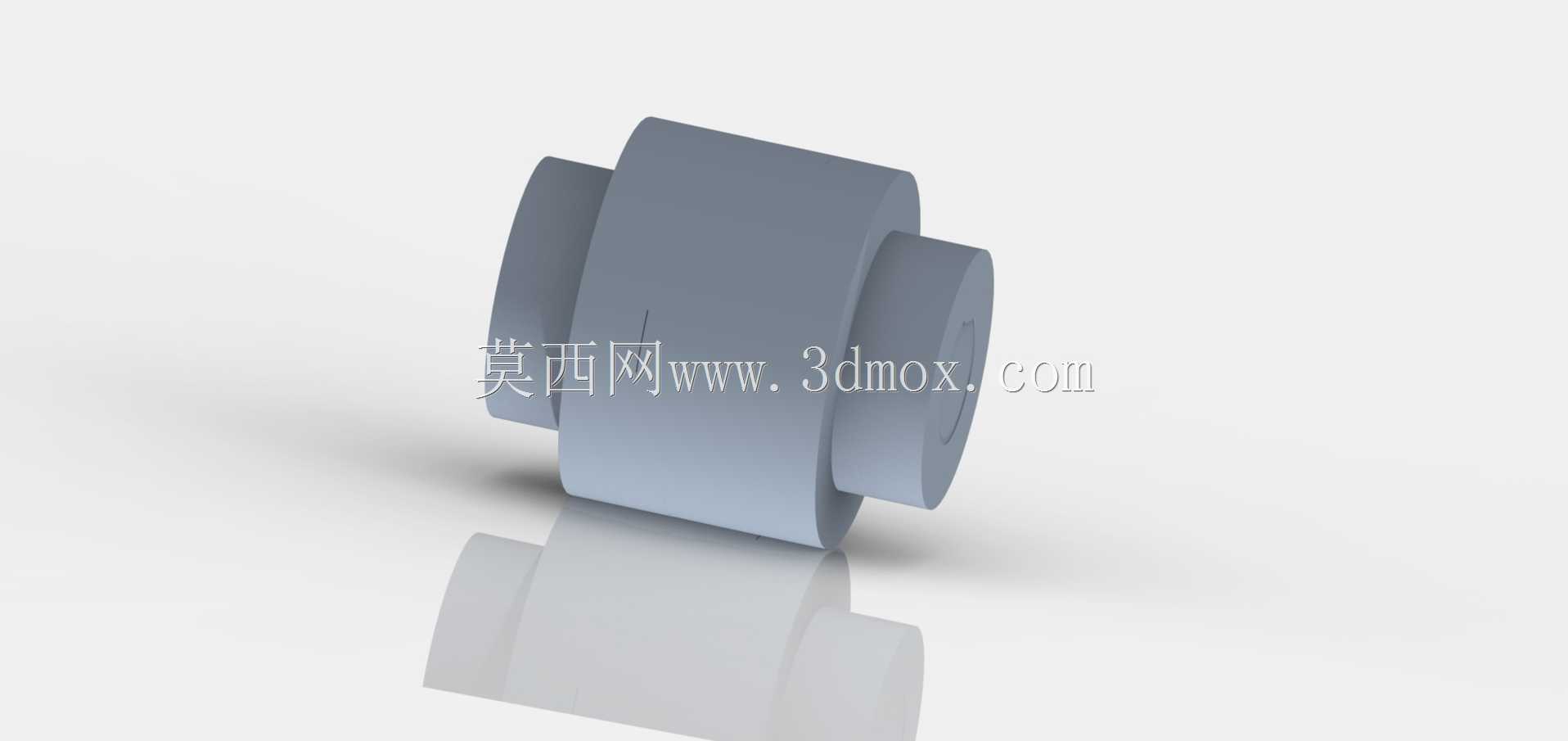

　　从结构组成来看，这套零件由左右两个带槽的半联轴器和中间的滑动盘组成。两个半联轴器分别装在输入轴和输出轴端，端面开出互相垂直的径向通槽；中间圆盘两侧各有一条凸榫，凸榫方向彼此呈90度布置，分别嵌入两侧半联轴器的槽内。运转时，若两轴轴线存在平行偏差，中间盘会在两侧槽内沿径向往复滑动，通过凸榫与槽的配合把扭矩从一端传到另一端，相当于把偏心运动分解到两个正交方向上补偿。

　　建模时先按轴径确定半联轴器的轮毂孔径、键槽尺寸和轮毂长度，轮毂外径要保证壁厚足够承受扭转剪切，通常取孔径的1.6到2倍左右；法兰盘部分的外径依据允许的滑块滑动行程和凸榫接触强度来定，槽宽与中间盘凸榫采用间隙配合，既要能顺畅滑动，又不能间隙过大造成换向冲击。中间圆盘的厚度要兼顾凸榫的抗弯能力和整体轴向尺寸，凸榫高度略小于槽深，保证盘体端面与半联轴器端面之间留有微小间隙，防止运转时发生摩擦顶死。

　　安装边界上，两半联轴器的轴伸长度要与各自设备轴端匹配，锁紧方式可选顶丝、键联接或紧定螺钉，轴向预留出中间盘的装配空间；径向外形的最大回转直径需要核对设备护罩内壁，确保滑块在补偿偏移时不会与周边机架、管线发生干涉。这类联轴器不适合高速重载工况，滑动面在高速下容易磨损发热，选型时要结合转速、扭矩和允许的偏移量校核接触压强，必要时在槽与凸榫的配合面做润滑处理或选用耐磨材质。整体结构没有复杂弹性元件，加工方便、成本低廉，对低速、冲击不大且对中难以保证的传动布局十分实用。
