汽轮机低压级末级动叶轮叶栅结构

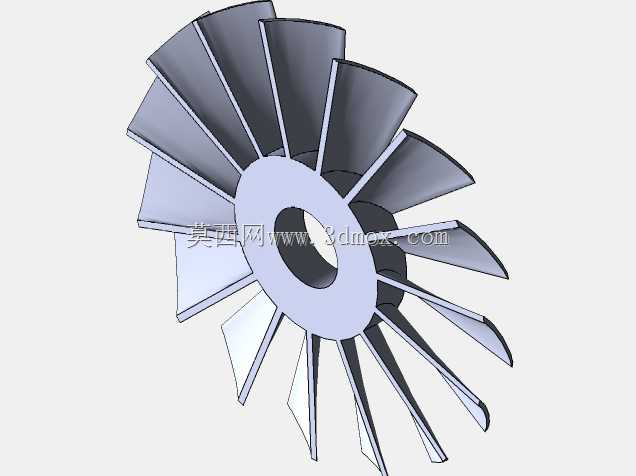

　　这套三维结构围绕汽轮机低压区段最后一级动叶轮展开，重点表达末级叶片与轮盘之间的装配关系、叶型空间姿态以及通流部分的几何边界。低压末级在整台透平中承担湿蒸汽膨胀后的余速回收任务，工质经过前面若干压力级后比容显著增大，因此叶片高度明显增加，叶顶圆周速度、离心载荷和气动扭曲都需要在结构布置中同步考虑。模型中轮盘中心设置贯通孔，用于与主轴或转子装配段形成定位关系；外缘沿周向均布多只长叶片，叶片从根部到顶部采用扭转叶型，使不同半径处的进汽角与当地气流速度相匹配，减少冲角损失。

　　从实际应用看，这类叶轮常见于电站汽轮机、工业驱动透平以及小型余热能量回收机组的低压缸末端。它不是独立静止件，而是随转子高速旋转的做功部件：蒸汽在静叶栅中加速并改变方向后进入动叶通道，推动叶栅旋转，将蒸汽热能转化为轴端机械功。末级通流面积大，叶片较长，结构设计不能只看外形是否饱满，还要关注叶根承载、轮缘应力、叶顶间隙和轴向排汽顺畅性。轮盘上的中心孔边界决定了与轴段配合的最小空间，叶片外圆则受汽缸内壁和汽封间隙约束；在整机布置时，叶顶与静止部件之间必须保留合理径向间隙，既要避免热态膨胀和振动引起碰磨，又不能让间隙过大导致漏汽增加。

　　建模思路上，叶栅部分适合以单只叶片的型面、积叠轴线和根部分型特征为基础，通过周向阵列形成完整轮系。叶片根部与轮缘连接区是载荷传递关键位置，截面过渡应避免突变，否则在高转速下容易形成应力集中。轮盘盘面并非单纯装饰结构，其厚度、腹板开口和外缘宽度都会影响转子质量、转动惯量以及热态变形。低压区蒸汽湿度较高，水滴对前缘的冲蚀也会影响叶型寿命，因此末级叶片常需要在进汽边预留硬化处理或防护结构的设计空间。

　　对于结构设计人员，该模型可用于检查叶道是否连续、叶片安装角是否一致、轮盘孔位与叶根分布是否干涉；对于选型和教学场景，则能直观看到低压末级为什么采用长叶片、扭叶型和大通流截面。装配校核时，应把转子轴线、中心孔、叶顶外圆、轴向宽度和相邻静叶排位置一起纳入边界，才能判断该级在汽缸、轴承和排汽通道之间是否具备合理安装空间。
