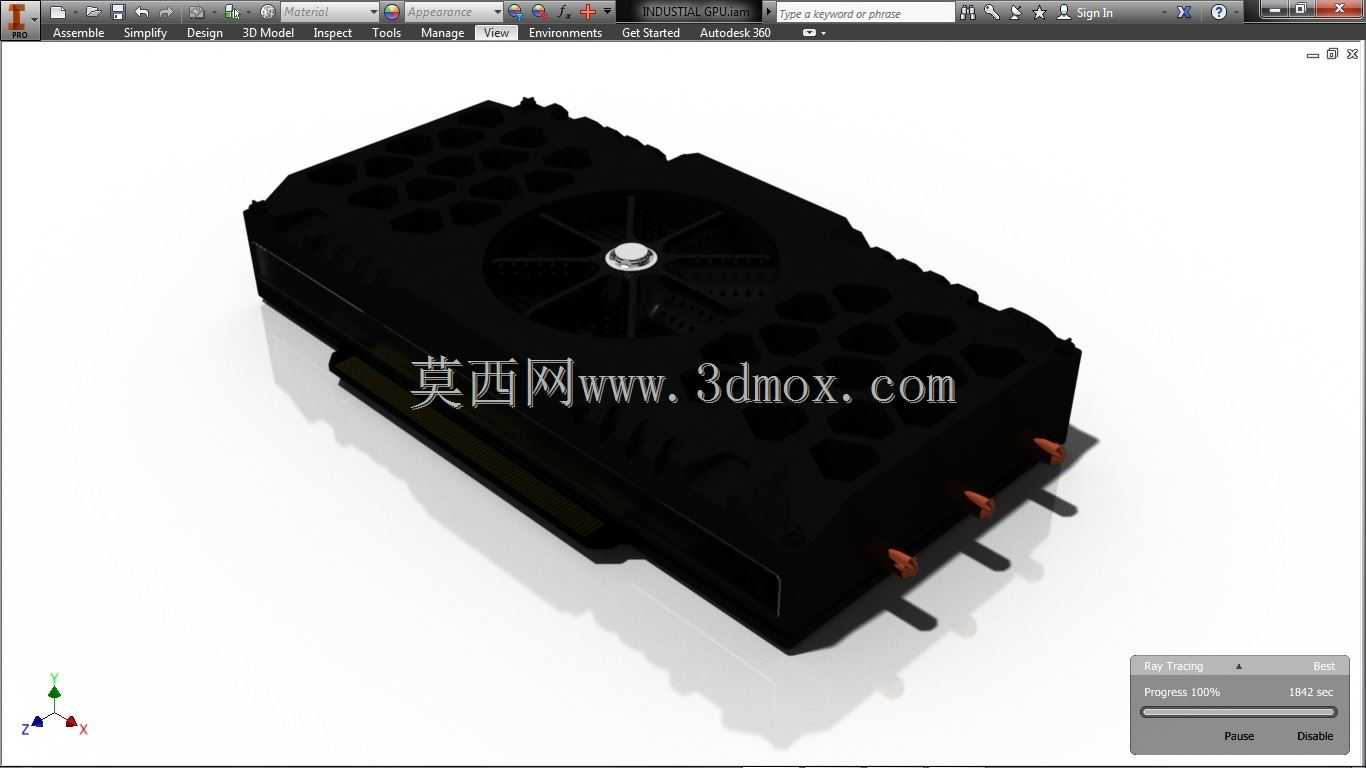

这套结构围绕工业控制主机内的图形运算扩展卡展开,核心覆盖散热风道、板卡防护、机箱安装边界三个工程维度,适配工控机、嵌入式视觉工作站、工业检测终端这类需要持续承载图形渲染、图像采集运算的场景。日常产线运行中,这类板卡需要长时间承接工业相机画面拼接、三维模型实时预览、设备可视化界面渲染任务,满负载工况下核心芯片热量集中,常规消费级散热结构很难适配工控机箱密闭、积尘多、连续运行周期长的使用环境,这套结构的设计逻辑完全围绕这类现场痛点搭建。从外观看,整体采用全包裹式黑色壳体,壳体表面大面积排布蜂窝状镂空开孔,开孔位置并非随意布置:正对离心风扇的区域开孔密度更高,直接对应风扇进风路径,气流穿过开孔后直接吹向核心芯片对应的散热鳍片区域,
壳体侧边预留的条状开孔对应板卡供电模块、显存颗粒的散热位,让气流顺着板卡长度方向形成贯穿风道,不会在壳体内形成紊流死角。壳体中部集成大尺寸轴流风扇,风扇中心做了圆形加固凸台,扇叶完全内嵌在壳体凹槽内,既避免扇叶运转时触碰机箱内布线,也能在多板卡并排安装的紧凑工控机箱里,留出足够的安全间隙。板卡底部伸出的金手指段严格遵循PCIe扩展卡的标准尺寸边界,侧边伸出的橙色固定卡扣对应机箱扩展槽位的锁付位置,安装时直接沿机箱导轨滑入,卡扣卡接到位后即可固定板卡,不需要额外加装复杂固定件。壳体下部延伸出的鳍片边条,一方面增大和空气的接触面积,另一方面把板卡上发热元件的热量通过壳体传导到整个外表面,即使风扇在低转速静音工况下,
也能通过壳体自然散出部分热量。结构设计阶段特意控制了整体厚度,占两个标准扩展槽位,不会遮挡相邻槽位的采集卡、IO板卡,板卡尾部的供电接口位置预留了足够插拔空间,工控机箱内常见的粗硬供电线材可以顺利插接,不会和散热壳体产生干涉。壳体边角全部做圆角过渡,没有尖锐突出结构,在车间设备维护拆装时,不会划伤操作人员,也不会刮擦机箱内的其他线材。整套结构把防护、散热、安装适配三个需求整合在一体化壳体内,既可以作为工业图形卡的改装散热方案参考,也能给同类嵌入式扩展板卡的外壳设计提供风道布局、尺寸边界的实际参照,建模时完整还原了卡扣、开孔、风扇内嵌的所有细节,结构工程师可以直接提取安装尺寸,匹配自身的工控机箱布局做适配调整。
