工业机器人多自由度关节臂结构设计

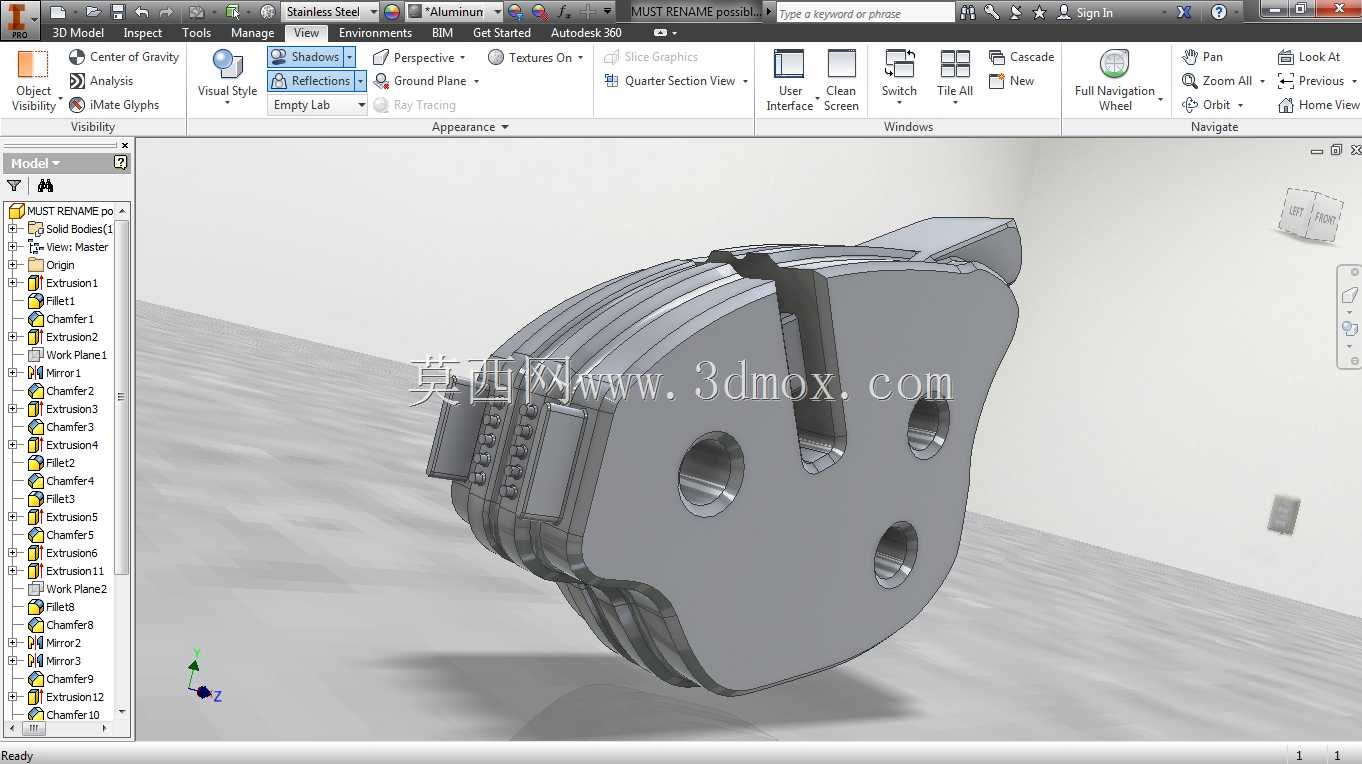

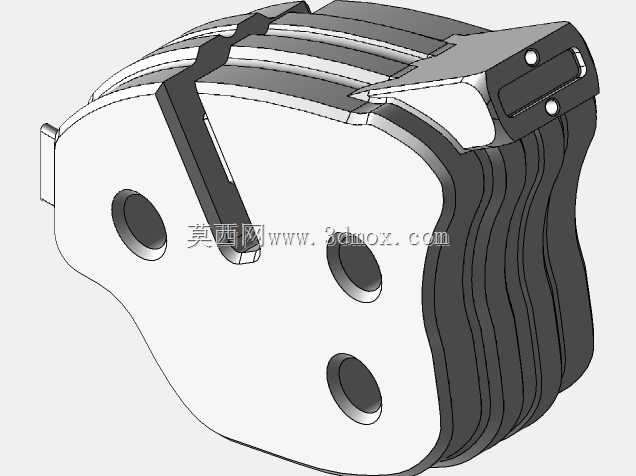

　　该关节铰接构件面向工业机器人末端执行器与臂段连接场景，可适配六轴搬运机器人、小型装配机械手的关节衔接需求，承担臂段间扭矩传递、转动导向与载荷承载作用，在3C产线物料拾取、小型工件上下料、工位间短距离转运工况中，作为相邻臂体的核心连接载体，替代一体式刚性臂段无法灵活调整转角的缺陷，让机器人末端可根据作业点位调整俯仰、偏摆角度，适配不同高度工作台的取放料路径。构件整体采用层叠式夹板拼接构型，主体轮廓为异形流线型块状结构，侧部预留三处同轴度匹配的铰接通孔，孔位沿构件受力分布方向排布，主铰接孔孔径较大，用于穿装核心转轴与轴承组件，承担关节转动的主要径向载荷，两处副孔分别用于安装限位销、辅助支撑轴，分担臂段运动时产生的倾覆力矩，

　　避免单轴受力过载出现变形。构件一侧延伸出带开槽的夹装接口，开槽间隙可通过锁紧螺栓调整夹紧力，用于固定相邻臂段的连接端，装配时无需额外焊接，靠接触面摩擦力与螺栓预紧力即可完成臂段锁固，后期维护拆解时仅需松开锁紧件即可分离臂段，降低关节部件更换的拆装工作量。层叠夹板的侧边预留多组定位凸台与卡槽，可嵌入安装传动同步带、气动管线或信号线缆，让关节运动过程中管线随臂段同步弯折，避免管线外露被周边设备剐蹭。设计阶段优先考量关节的运动边界，构件外轮廓所有棱角均做圆弧过渡，当关节带动臂段做大角度回转时，轮廓边缘不会与相邻臂体、机座发生运动干涉，铰接孔的中心距按照小型机器人臂段的常用安装间距设定，可兼容市面主流小型工业机器人的关节安装尺寸，

　　安装面的平面度预留精加工余量，实际加工时可通过铣削找平保证转轴装配后的同轴度，减少关节转动时的径向跳动。构件内部在非受力区域做了局部挖空处理，在不降低结构刚性的前提下减少整体自重，降低关节驱动电机的负载扭矩，让臂段启停动作更迅捷。夹板层间的空隙可容纳关节限位块、位置检测传感器的安装位，传感器可实时采集关节转动角度，将信号反馈给机器人控制系统，实现臂段运动位置的闭环控制，保证末端执行器的定位精度。该结构既可以作为机器人腿部的行走关节铰接件，适配小型移动机器人的腿足结构，也可作为机械手臂的肩关节、肘关节连接部件，在有限的安装空间内集成铰接、锁固、走线多重功能，无需额外加装附属支架，整体结构紧凑，适配紧凑化产线机器人的布局需求。
