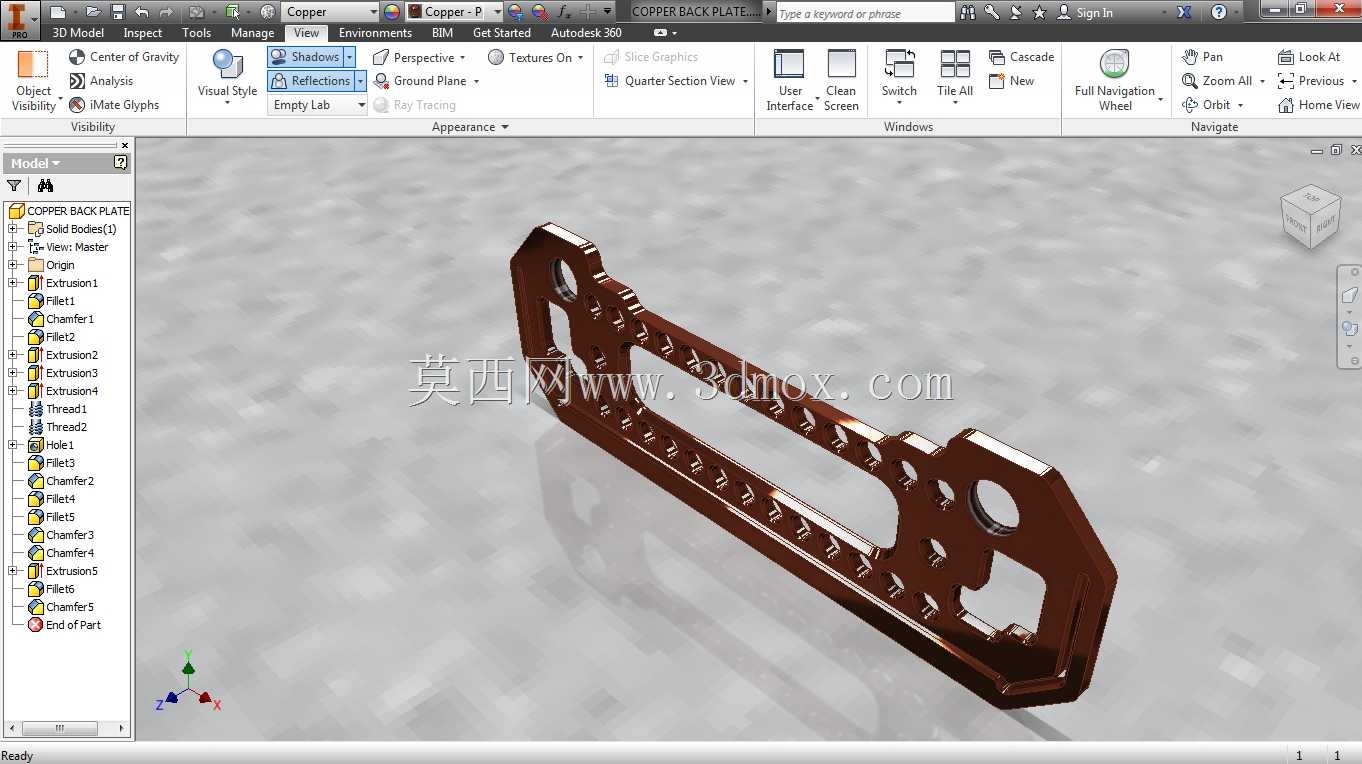

该铜制背板属于通讯终端内部的承载兼导电散热构件,整体为长条形薄型板件,轮廓沿设备内部安装空间做适配性切边,两端预留大尺寸主定位孔,板身沿长度方向均布多组小孔与异形镂空槽,既满足螺丝锁附、卡扣对位的装配需求,也通过镂空削减板材自重、预留元器件避让空间。从整机装配逻辑来看,这类背板布置在PCB与外壳之间,核心作用有三点:其一作为刚性衬板托举主板,抵消薄型PCB在插拔连接器、受热形变时产生的翘曲;其二利用铜材优异导电特性构建整机接地通路,将板卡上分散的接地点通过背板导通至外壳,降低信号干扰;其三依托铜的高导热系数,把主板发热区域的热量快速扩散到更大面积,再传导至外壳或散热模组,避免局部热点堆积。
建模阶段先依据主板叠层尺寸确定背板总长与宽度边界,板厚选取兼顾结构刚度与设备内部堆叠余量,两端主孔位置对应外壳预装螺柱,孔边做局部加宽处理来分散锁螺丝时的压应力,防止薄铜板装配后出现凹陷。板身排布的小孔分为两类,一类是过孔,供主板正面凸起的电容、连接器端子穿过,避免装配干涉;另一类是辅助固定孔,用于和主板上的接地弹片贴合,保证导电接触面积。异形镂空槽的走向完全避让主板上高度较高的芯片与接口,槽边距离元器件轮廓预留安全间隙,防止组装过程中刮伤线路。材质选型上铜的导电导热表现远优于普通钢板,若后续需要兼顾成本与重量,也可在建模阶段替换为铝合金或钢件做对比验证,不同材质的刚性、散热效率差异会直接影响整机长期运行稳定性。
加工层面该零件适合采用精密冲压或数控铣削成型,孔位与外形轮廓的公差需匹配主板安装孔位精度,板面平面度要求控制在较小范围内,避免贴合PCB时出现间隙导致接地不良、散热接触热阻增大。建模时同步还原了板材倒角、孔位边缘细节,可直接用于装配干涉检查、散热路径仿真以及加工工艺推演,帮助结构工程师在开模或量产前验证背板与整机内部空间的匹配性,排查孔位错位、空间干涉等潜在问题。
