自动售货机抗衡输送组件结构设计

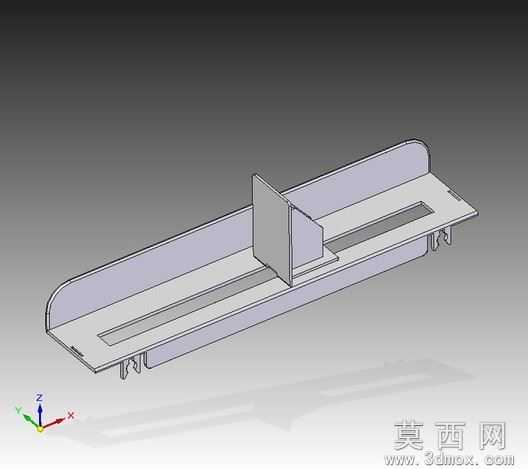

本模型为自动售货机内部的抗衡输送组件，采用Solid Edge软件完成全参数化三维建模，建模过程严格遵循钣金件加工工艺规范，对每一处折弯、切口、卡扣结构都做了工艺性校验，确保模型可直接对接生产下料环节。模型整体采用长条形槽式主体结构，主体侧边做了圆弧收边处理，既避免装配过程中锐边划伤操作人员，也能在货品输送过程中减少边角卡滞风险。槽体内部集成了通长导向滑轨结构，滑轨截面做了等宽公差预留，可适配不同尺寸规格的推送滑块沿轨道平稳滑移，滑轨两端设置了限位止口，防止滑块运行超程脱轨。槽体中部设置了垂直安装的限位挡板，挡板与槽体底面通过三角加强筋做刚性连接，有效提升挡板抗冲击性能，避免货品推送过程中挡板受侧向力发生形变，挡板安装位置经过反复校核，可精准分隔货道区间，配合推送机构完成货品的平稳出货动作。槽体底部设置了多组卡扣式安装脚，安装脚的卡接尺寸匹配售货机内部机架的安装孔位，无需额外紧固件即可实现快速定位装配，大幅提升整机装配效率。渲染阶段采用哑光浅灰工程塑料材质模拟主体注塑件质感，金属银灰材质模拟底部安装卡扣的镀锌钢件效果，场景采用渐变灰色背景搭配柔和三点布光，清晰呈现组件的每一处结构细节，包括折弯圆角、卡扣倒角、筋板厚度都能直观展现。设计过程中重点考量了组件的抗衡性能，通过对槽体侧壁厚度、加强筋排布、安装脚位置的优化，让组件在承受多件货品堆叠压力、推送机构往复作用力的工况下，形变量控制在合理区间，保障长期运行的结构稳定性，同时整体结构做了轻量化处理，在满足结构强度的前提下尽可能减少材料用量，降低零部件生产成本。
