带防尘罩双出杆紧凑型气缸三维结构

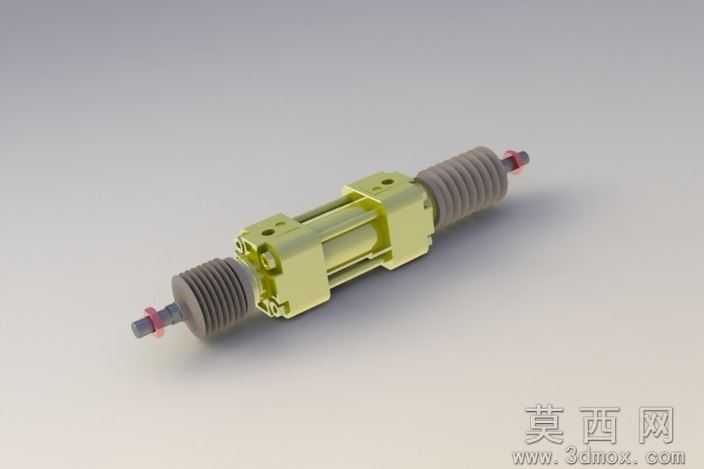

本作品为带防尘防护结构的双出杆紧凑型气缸三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理气缸的核心功能逻辑，将整体结构拆分为缸筒主体、端盖连接组件、双出杆活塞杆、波纹防尘罩、端部缓冲密封件、安装固定孔位六大独立模块，再逐一完成各零件的参数化建模，最后通过装配约束完成整体拼接，全程保证各零件间的配合公差符合气动元件的常规设计规范。材质设定阶段，针对不同零件的功能属性匹配对应材质效果：缸筒主体部分采用硬质阳极氧化铝合金材质，渲染时调整金属粗糙度参数，还原工业铝合金件哑光偏暖黄的金属质感，表面添加细微的机加工纹理，避免塑料感；活塞杆部分采用镀硬铬钢材材质，调高材质反光度，模拟镀铬层光滑亮泽的金属表面；两端的波纹防尘罩采用耐油丁腈橡胶材质，调低反光度、添加细微的颗粒质感，还原橡胶件半哑光的弹性材质特征；端部的密封缓冲圈采用聚氨酯材质，匹配偏深的红棕色调，和周边零件形成清晰的视觉区分。结构设计上，这款气缸采用紧凑型缸体布局，缸筒侧面预留多组标准安装孔位，可适配不同角度的安装需求；双出杆结构可实现两端同步的行程输出，满足双向驱动的使用场景；活塞杆两端加装的波纹式防尘罩可随活塞杆伸缩同步形变，有效阻挡作业环境中的粉尘、碎屑进入缸体内部，延长气缸的密封件使用寿命；端部设计有微型缓冲结构，可降低活塞行程末端的撞击噪音与冲击损耗。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方45度角投射，勾勒出气缸整体的轮廓层次，辅助光源补全暗部细节，避免结构阴影过深遮挡零件特征，添加微弱的环境反射效果，让金属与橡胶材质的质感差异更突出，最终呈现的效果清晰展现气缸的整体外观、各部件的连接关系与结构特征，可用于气动元件选型展示、机械结构教学演示、自动化设备虚拟装配调试等场景。建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整缸径、行程、安装孔位尺寸等参数，快速衍生出不同规格的同系列气缸模型。
