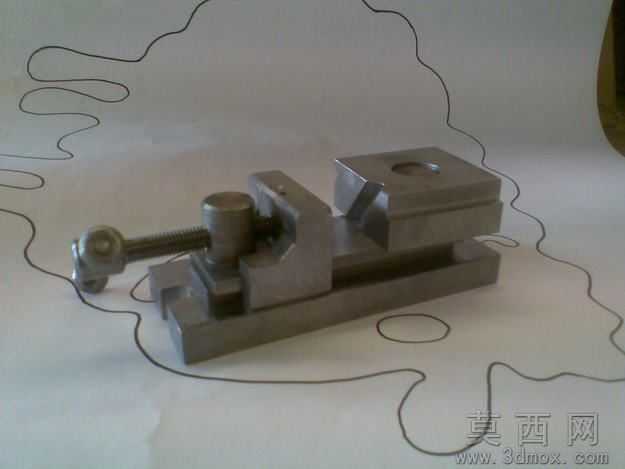

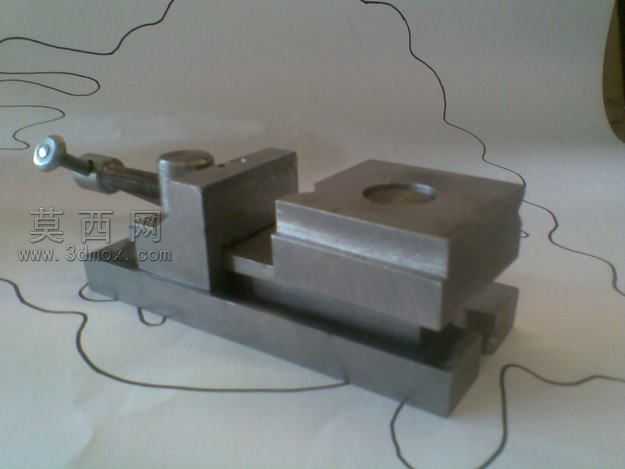

机用螺杆式平口夹紧虎钳三维结构

本作品为机用螺杆式平口虎钳的三维建模成果，建模过程严格遵循机械工装夹具的设计规范，以Autodesk Inventor为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期先对虎钳各组成零件进行独立参数化绘制，首先构建固定钳身基础结构，作为整个虎钳的承载基体，固定钳身设置有与工作台配合的安装基准面、导轨滑槽结构以及丝杠安装座，建模时严格保证导轨面的平行度公差、安装孔的位置度参数，确保后续活动钳身的滑动顺畅无卡滞。活动钳身部分建模时重点匹配固定钳身的导轨截面轮廓，通过拉伸、切除等特征构建钳口安装槽、丝杠螺母配合腔，同时预留钳口板的安装螺纹孔位置，保证活动钳身在导轨上的滑动行程符合设计预期。传动部分以梯形丝杠为核心建模对象，精准绘制丝杠的梯形螺纹牙型、端部的手柄安装轴段，配合的螺母零件建模时保证内螺纹与丝杠的配合间隙符合手动传动的公差要求，手柄部分采用圆钢弯折结构建模，端部设置防滑滚花特征提升操作手感，同时在丝杠端部设置限位结构防止活动钳身超程脱出。钳口板部分单独建模，表面绘制交叉防滑齿纹特征，通过沉头螺钉结构与固定钳身、活动钳身连接，保证夹持工件时的摩擦力足够，避免工件夹持打滑。整体装配过程中添加完整的配合约束，包括导轨面的重合配合、丝杠与安装座的同轴配合、丝杠与螺母的螺旋传动配合，完成装配后进行干涉检查，验证各零件在全行程滑动过程中无结构干涉，同时添加材质属性，固定钳身、活动钳身采用灰铸铁材质模拟，丝杠、螺母、钳口板采用合金结构钢材质，手柄部分采用碳钢材质，通过材质渲染区分不同零件的金属质感，还原真实机用虎钳的外观效果。整体结构设计遵循手动夹紧工装的力学逻辑，通过丝杠的螺旋增力结构实现工件的可靠夹紧，结构紧凑、操作便捷，可作为机加工工装设计的参考案例，也可用于机械原理教学的演示模型，建模过程中所有特征均保留参数化属性，可根据实际夹持需求调整钳身宽度、最大开口行程等参数，适配不同规格的工件夹持场景。
